Sonda lógica moderna (1 / 26 paso)

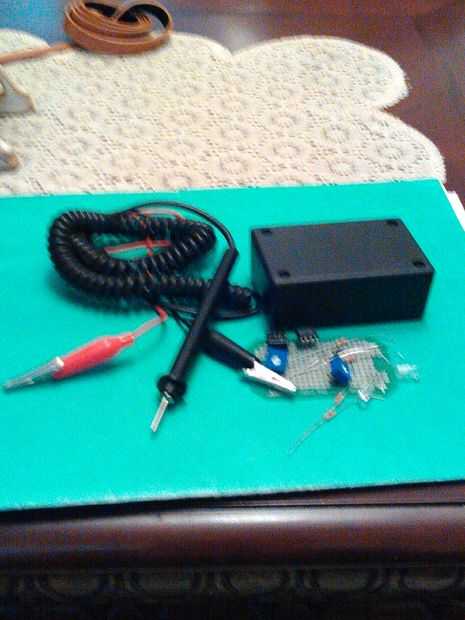

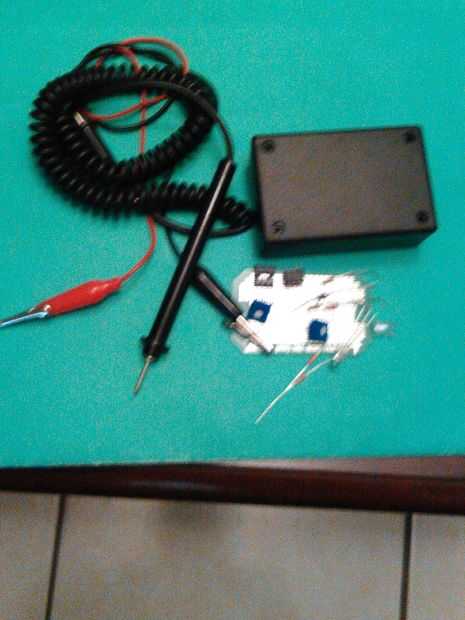

Paso 1: Lista de materiales

1 LM358N

1 zócalo IC-8 Pin

3.125x2x.875 Speedy 1 caja ABS

Creador de 1 prototipo 1.6" X2.7" PCB

Clip de 2 cocodrilo puntas de prueba: rojo y negro

1 cable de prueba con tornillo punta, rojo o negro

2 1/2 vatio 3/8" cuadrado ajuste potenciómetro 5k ohmios

1 5mm agua clara RGB LED - Common Ground

1 led montaje Hardware T1-3/4 estándar claro

1 400 VOLTIOS 1 DIODO RECTIFICADOR DE SILICIO DE-41 AMP (1N4004)

1 resistencia de carbón de la película 12K ohmios 1/4 vatios 5%

2 de resistencia de carbón de la película de 120 ohmios 1/4 vatios 5%

1 resistencia de carbón de la película 2,7 K ohmios 1/4 vatios 5%

1 resistencia de carbón de cine 3.3M ohmios 1/4 vatios 5%

TUBO, FIT-221B-1/16-NEGRO, 4 PIES, NEGRO POLIOLEFINA TERMOCONTRAÍBLE POR 1
