Paso 3: Diagrama 2

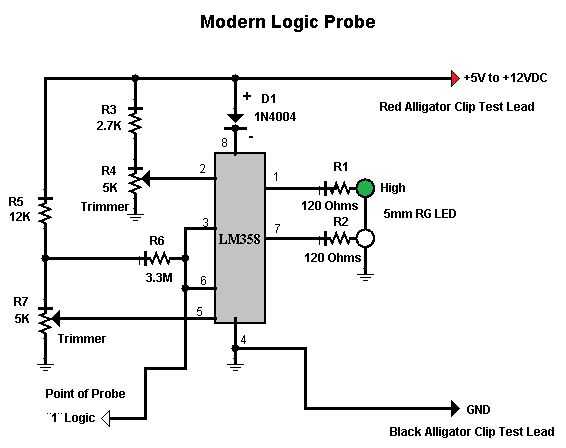

En este diagrama 2, se puede ver un LED encendido y la luz es verde porque se aplica una lógica ´one´ en el punto de sondeo (conectado a los pines: 3 y 6) de su proyecto. También tenga en cuenta que el LED es un tipo de conexión de tierra común, por lo que simplemente puede conectarse a sus respectivas resistencias (comprobación de colores verde y rojo a los pines 1 y 7 respectivamente) para que usted puede controlar el resultado ´zero´ o ´one´. Según el proyecto, conectará pin 4 y el terminal positivo de la diode´s a GND y el polo positivo de este proyecto (pinzas de cocodrilo negras y rojas) respectivamente mientras que diode´s borne negativo al pin 8 del LM358. Además conectará a pernos de: 3 y 6 un resistor de 3.3 ohmios M mientras que su terminal restante a una resistencia de 12K y trimmer de 5K. Entonces usted debe conectar el terminal restante de resistencia de 12K al terminal positivo de diode´s y resistencia de 2,7 K mientras que los restantes terminales de 2,7 K para el otro trimmer de 5K. Ahora, observe que el terminal medio de cada trimmer de 5K debe conectarse a los pines: 1 y 5, donde el primero ha conectado una resistencia de 2,7 K mientras que el segundo tiene tanto una resistencia de 12K y otro de 3.3MOhms y sin olvidar que se deben conectar ambos terminales restantes de los dos trimmer de 5 K a GND.
