Paso 2: Los cables para las conexiones de cables
En primer lugar, cortar el cable por la mitad. Puede hacer dos puntas de prueba esta forma, por lo que es bastante agradable.

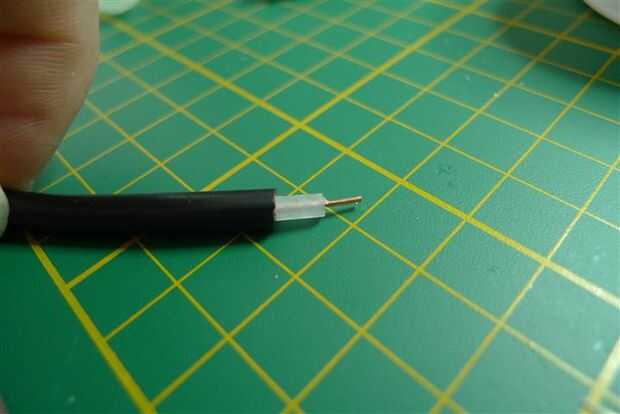

A continuación tendrás que tener cuidado y el aislamiento exterior y el blindaje de cable trenzado de aproximadamente 1cm desde el extremo cortado de la tira. No cortar el aislante interior! Luego cortar el aislante interior de unos 0,5 cm del extremo cortado. Que se vea como la primera foto.

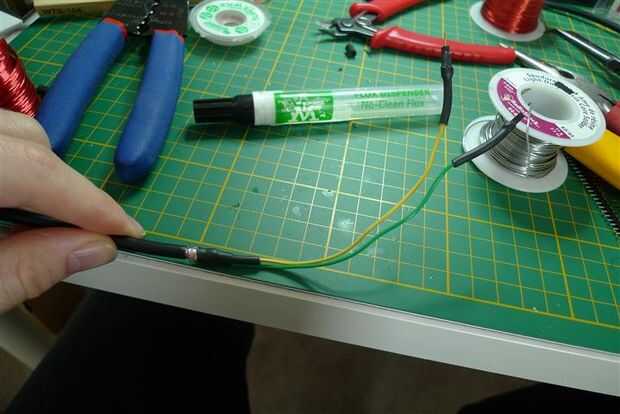

Un alambre de 10cm sobre el alambre de cobre expuesto en el centro del cable de la soldadura. Luego coloque algunos tubos termocontraíbles en allí para fortalecer todo para arriba y aislar la conexión. Que se vea como la segunda foto hay. Tenga en cuenta que más adelante ayuda cuando usted utilice amarillo/rojo como el cable de señal y negro/verde como el cable de tierra.

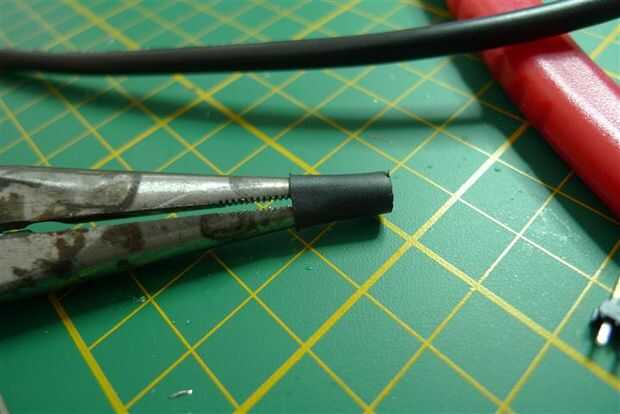

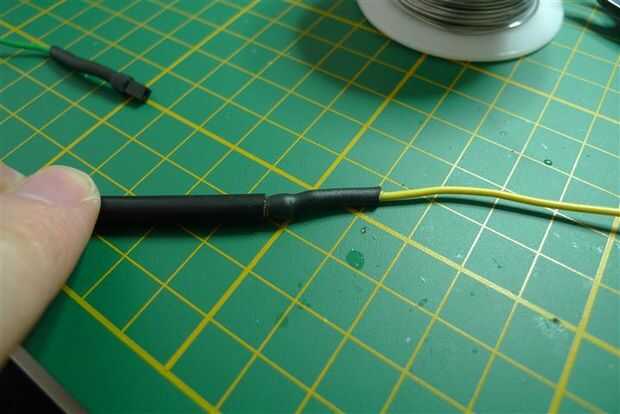

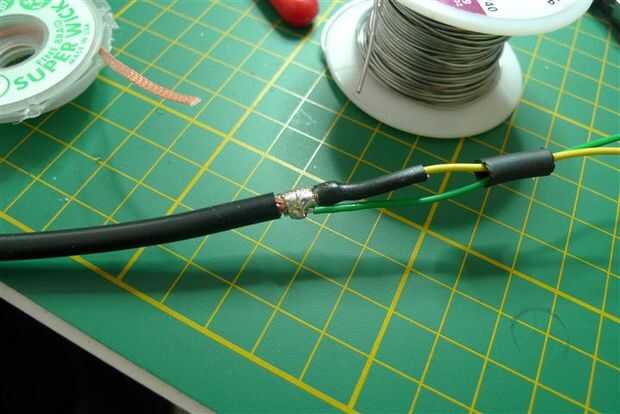

Ahora tendrás que tira unos 0,5 cm de aislamiento externo del cable, teniendo cuidado de no cortar el blindaje trenzado. Es muy frágil así que ten cuidado. Luego vas ligeramente soldar otro cable de 10cm a la trenza. Envolvió un trozo de mecha de soldadura alrededor de la trenza y alambre para hacer un poco más fuerte. Se requiere soldadura más pero hace una conexión sólida. Que se vea como en la tercera foto. Luego poner un buen pedazo grande de esta conexión de la tubería del encogimiento del calor. No tengo un tamaño con un diámetro lo suficientemente grande así que tuve que agrandar una pequeña pieza con unas pinzas (Cuarta imagen).
Siguiente paso es las puntas!
