Sonic 2.0 destornillador (3 / 6 paso)

Paso 3: La electrónica de lujo

Agarrar un protoboard y prototipo de la consola de atair punk. Adelante, te esperaré. OK, se dará cuenta de que jugando con los dos potenciómetros pueden hacer sonidos funky. Encontrar un ruido que es sonic-y bastante para usted y medir esos valores. Tendrá una resistencia de 1 k, y los otros dos son depende de usted. O pueden seguir mi Consejo y hacerlos k 100 y 51 k.

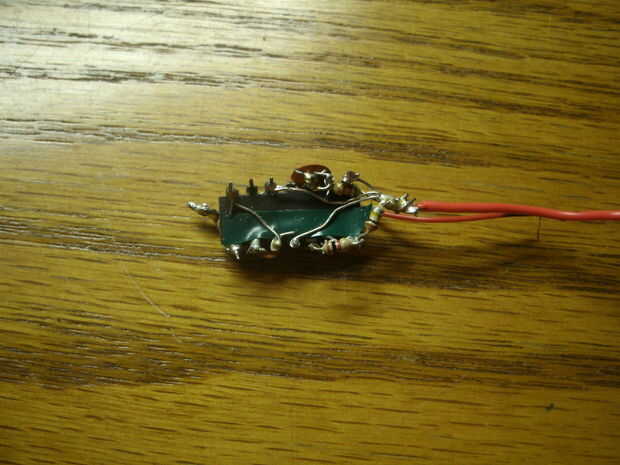

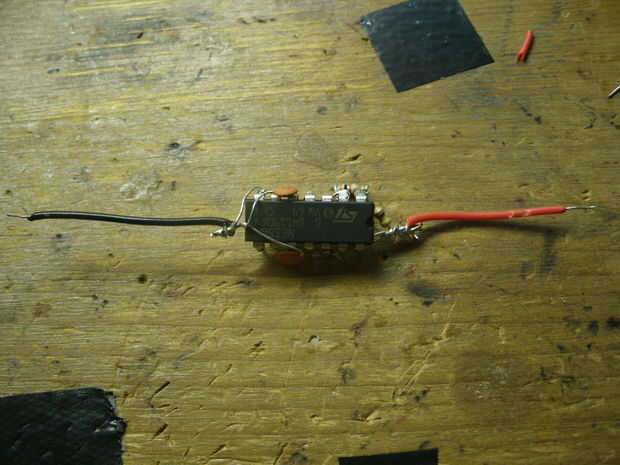

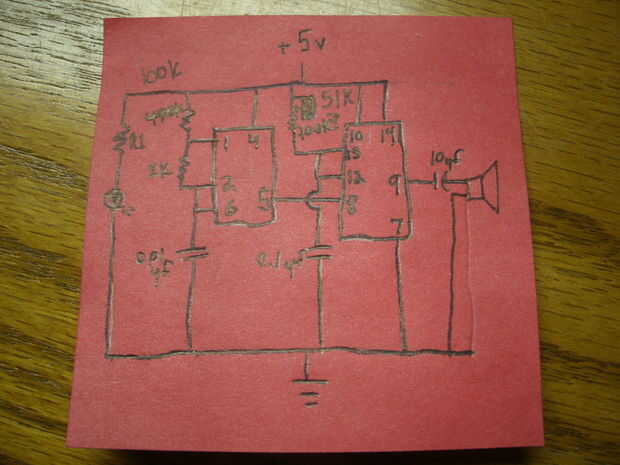

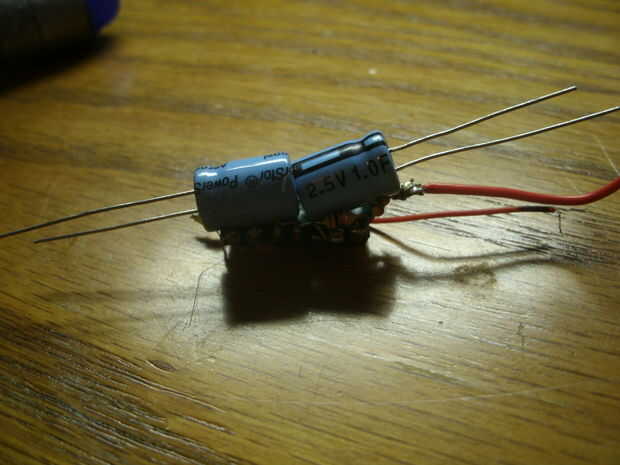

Puesto que el espacio es una prima aquí, esto se suelda tan compacto como sea posible. Se puede ver en las fotos que puse las resistencias y puentes hacia el interior de conexión en el lado positivo común y los más voluminosos condensadores a lo largo de la parte exterior. Los supercaps conectará end-to-end, la negativa de uno va a lo positivo del otro, y como una unidad (unidad) encajan en el conjunto montaje 556. Colocar tierra en el diagrama al lado negativo de los supercaps de serie, pero no lo hace por el lado positivo!
