Paso 4: No es más grande en el interior...
También, necesitará conectar algunos cables. Asegúrese de que son pequeños, pero no tamaño del alambre del imán. Algo pequeño.

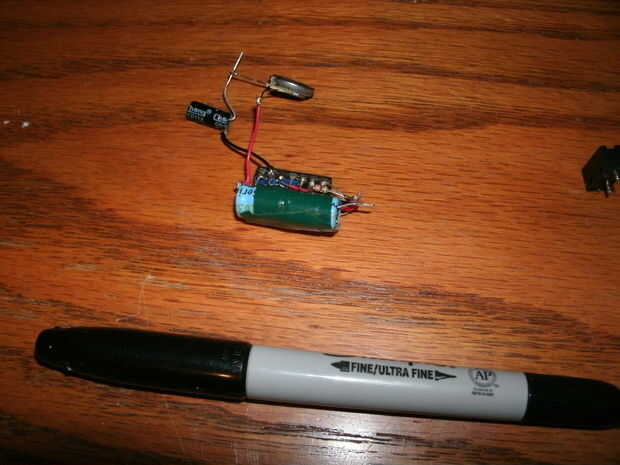

Fije 2 a la terminal negativa. Uno debe ser más larga que la otra; la larga uno va a subir al LED (Asegúrese de que será tiempo suficiente incluso cuando la pluma se extiende). El otro irá al puerto de carga. El lado positivo de los supercaps tendrá 2 cables así. Uno para el puerto de carga, uno para el interruptor. El lado positivo del circuito debe conectarse el otro lado del interruptor, así como el lado positivo del LED. Así, 6 cables en total.
Ahora, a exprimir...

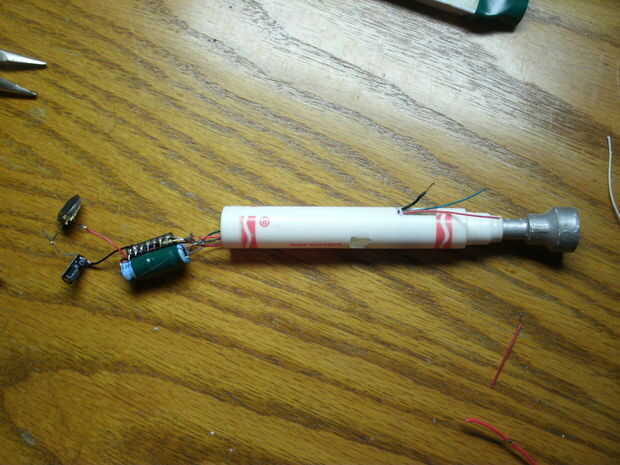

Los cables de alimentación en primera. Dejarlos como usted puede, por lo que fácilmente puede guiarlos hacia los orificios adecuados sin tener que lidiar con empujar el 556 dentro. Utilizando un lápiz y algunos guía de alicates pequeños que cables del puerto de carga en el orificio para su mini-usb, el lado positivo de la terminal y positivo del circuito con el agujero para el interruptor y el cable largo a la tierra para arriba en la punta.
La soldadura en el LED y el resistor y añadir el cable desde el cátodo del LED para el cambio de ello, guiándolo en el agujero del interruptor. Una vez más, asegúrese de que es tiempo suficiente para ampliar.
