Sonido activado 4 X 7 RGB LED Matrix (2 / 3 paso)

Paso 2: Construir la matriz de LED RGB de 4 x 7

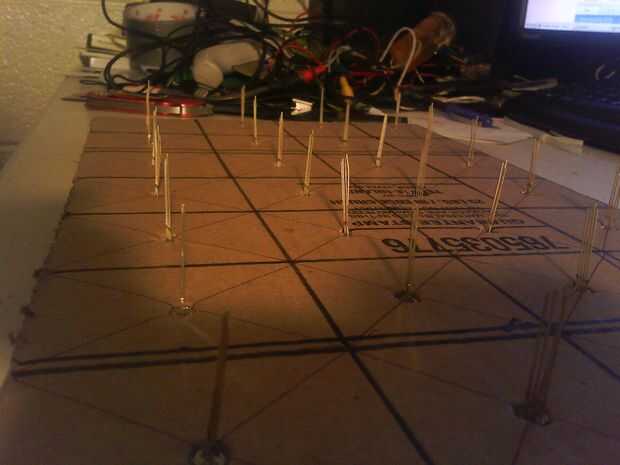

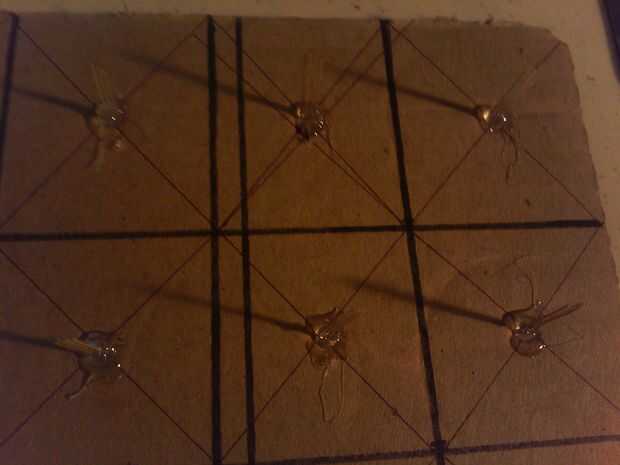

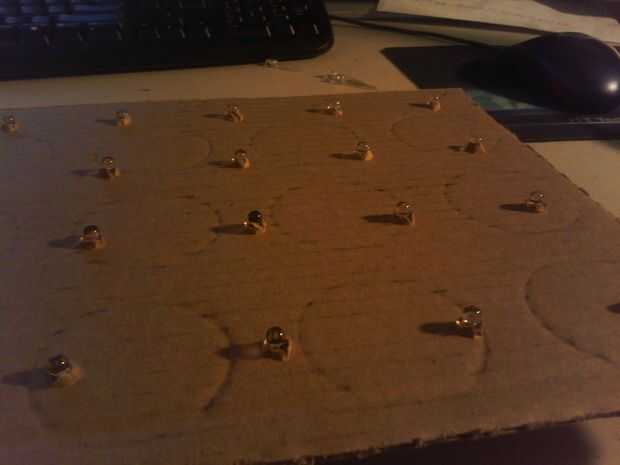

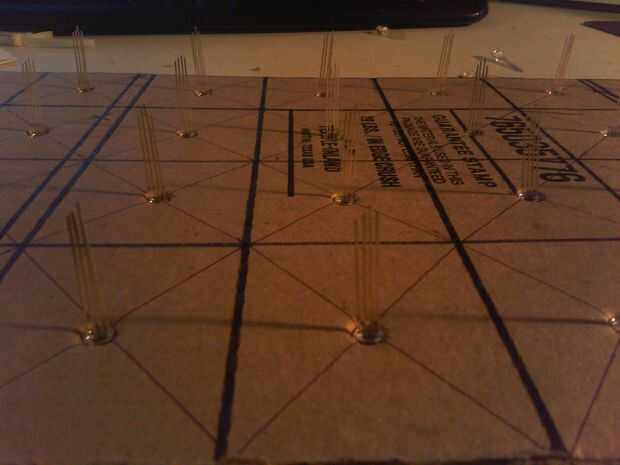

Para comenzar usted necesita medir y cortar la pieza de cartón utiliza como marco y soporte de LED REG. Fui con 8" por 14" más o menos y luego sacó 28 2" por 2" cuadrados. Para hacer los agujeros apenas el tamaño correcto para el RGB Led utiliza la cabeza de un clásico bolígrafo BIC. Lugar el LED RGB de hay agujeros y pegamento caliente en el lugar. Una vez que haya curado el pegamento caliente entonces curva RGB LED conduce a la cartulina. Esparciéndolos aparte así. Prepárate tu cautín soldar algún cable.

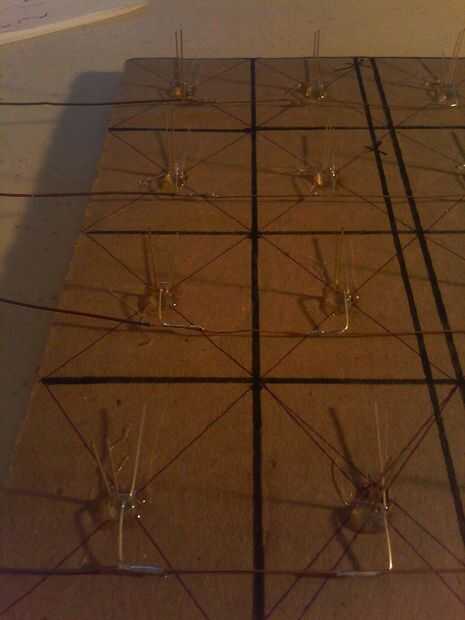

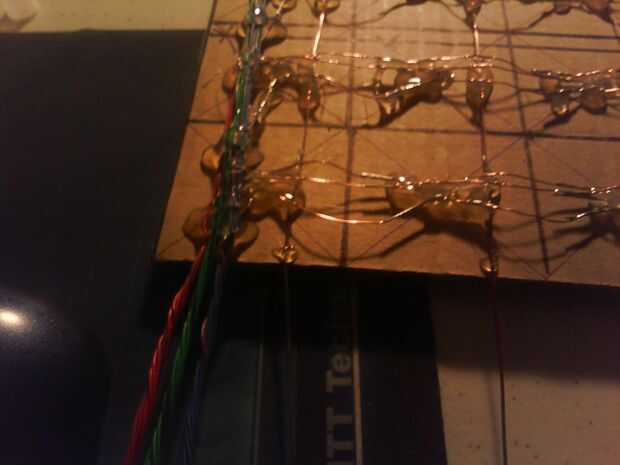

Para tener la matriz afecta ser posible que necesita alambre los LED RGB de una determinada manera. Va de arriba a abajo en la parte trasera parte superior izquierda esquina la Plaza, comienza fila 4 columna 1, en esta fila que será el mismo para todas las filas que se necesita que toda la tierra lleva desde el RGB soldadas juntas en una línea o fila. Entonces en esta columna se trata de la misma para todas las columnas que necesita para conectar todo el Color conduce en una línea o columna. Los conductores rojos todos conseguir soldados en una columna independiente Haz soldados todos los cables azules en una columna independiente y todos los cables verdes Haz soldados en una columna independiente.

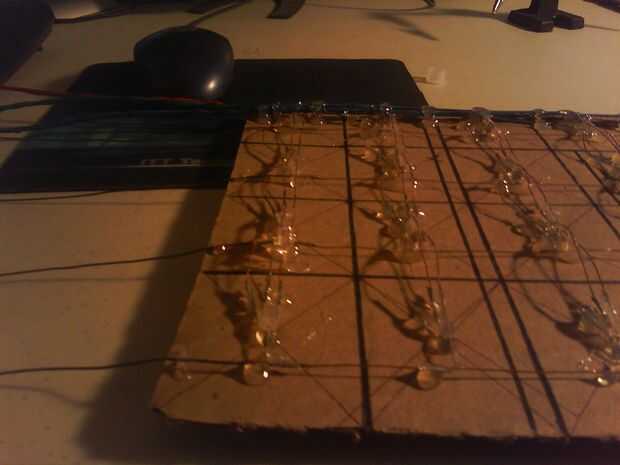

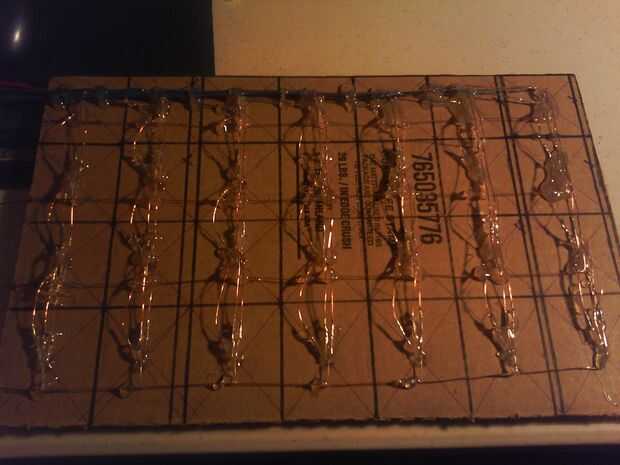

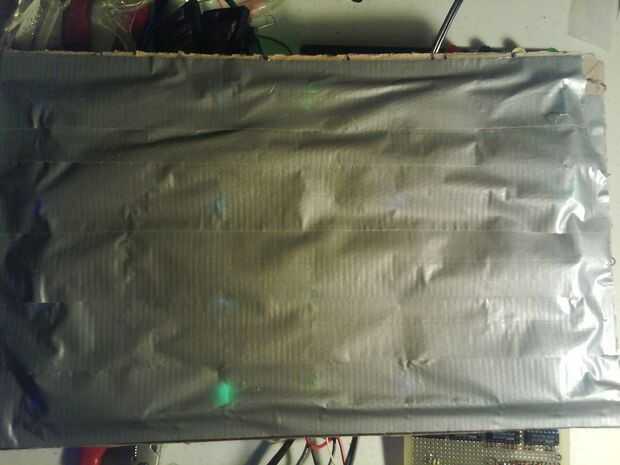

Para evitar un corto necesitará pegamento caliente todos los cables y de RGB LED lleva en su lugar. He añadido Ducked cinta como una cinta de respaldo causa conductos se enfríe para alrededor de los proyectos de la casa.
