Sonido de Elisen Lebkuchen - Musicbox - sin parar! (2 / 3 paso)

Paso 2: montaje

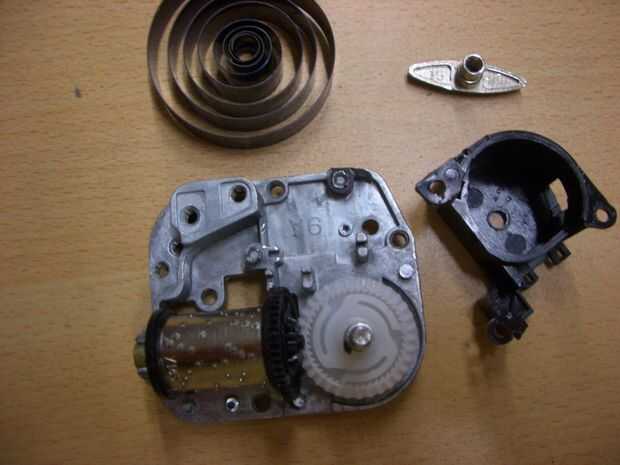

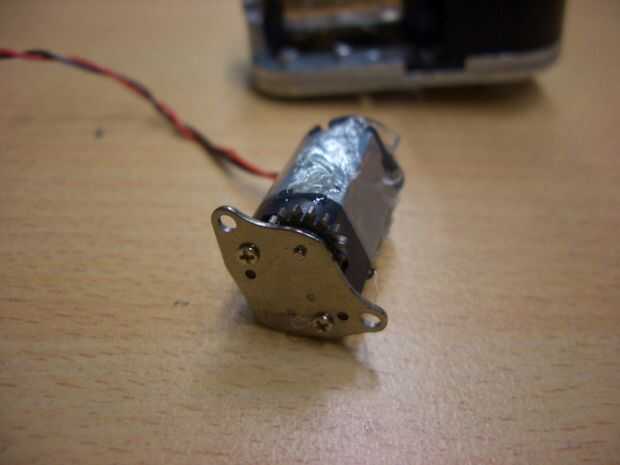

Para que la cosa funcione necesita un pequeño motor que es lo suficientemente fuerte como para activar el cilindro. El motor debe funcionar a baja velocidad. Encontré en una vieja cámara de ccd. El motor fue utilizado para ajustar el autofocus de la cámara. El motor contiene algunos cambios. Hace es fuerte y lento.

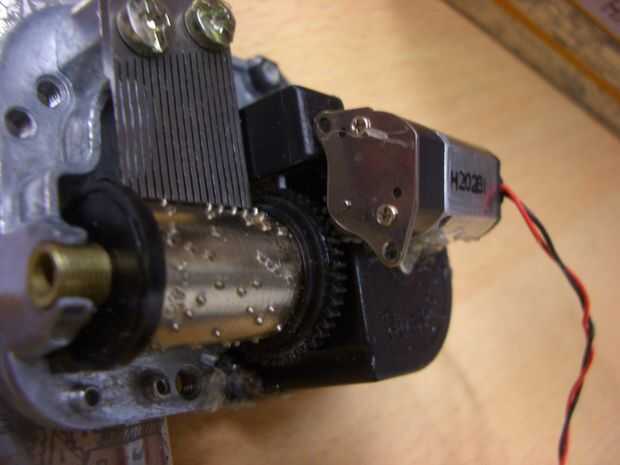

Monte el motor en la carcasa de plástico con pegamento caliente.
Ahora tienes que hacer una prueba de funcionamiento. En mi caso el motor funcionó demasiado rápido. Tuve que retrasarlo. Por lo tanto, he construido un generador pwm pequeño con el famoso temporizador NE555. Sería aceptable utilizar un Arduino también pero creo que hay mucho circuitos microprocesadores minúsculos alrededor ya ;-)

Utilizar el cortapelo puede ajustar la velocidad del motor. Los valores de las resistencias de temporización y el condensador de temporización son sólo ejemplos. Dependiendo el motor que tienes puede que necesite buscar otros valores. ¿Si la frecuencia es demasiado baja se traqueteo el motor y lo hace bien, ese sonido o similar? Si la frecuencia es alta, el motor se "canta", mucho como un altavoz pequeño.
