Paso 2: Creación de prototipos y código

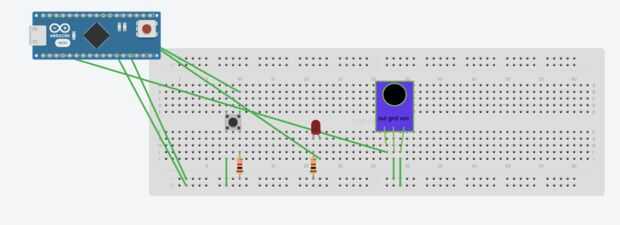

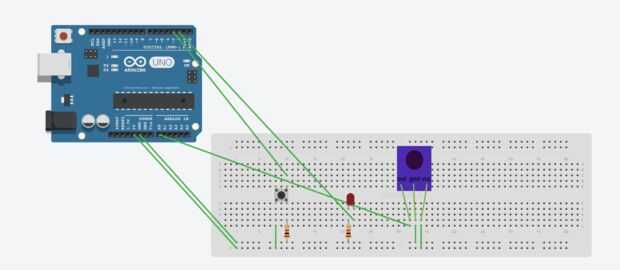

Las imágenes de arriba muestran cómo configurar tu tablero de pan para el Arduino nano y la ONU. Recomiendo después de cualquiera de estos diagramas para cualquier tablero usas antes de soldar los componentes para la soldadura del tablero para poder tener un mejor entendimiento de la disposición. El vídeo muestra también el programa trabajando en el nano y la ONU en esta etapa de creación de prototipos.
Pasos para la creación de prototipos:
1. análogo pin 0 va al pin de salida en el desglose de micrófono.
2. digital pin 2 va a la patilla positiva en el LED (la pata más larga).
3. de digital pin 3 va para el pulsador.
4. 5v pin va al pulsador y el pin VCC en la salida del micrófono.
5. tierra pin junto al pin de 5v va a la resistencia de 330 ohm que conduce al pulsador, el resistor de 330 que conduce al pin negativo del LED y el conector de tierra en la salida del micrófono. (Resistores no importa qué dirección se colocan, trabajará en cualquier dirección se colocan).
6. al conectar la energía a nuestro Arduino más adelante puede usar un adaptador que se enchufa en el conector de alimentación o utilice una batería de 9v conectada a pins de Vin y la tierra.
Código: Descargue el archivo de código denominado LED_Alarm desde abajo y mover este archivo a su Arduino archivo en su computadora. El programa LED_Alarm debe aparecer ahora en su sketchbook de Arduino.
