Paso 3: soldar

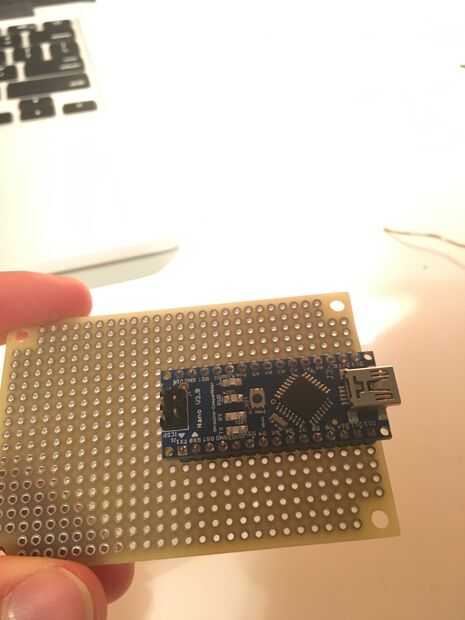

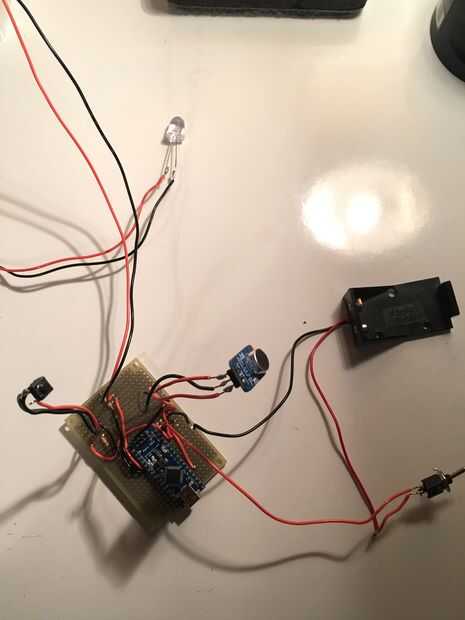

Después de colocar tu Arduino en la Junta de soldadura cerca del centro de la Junta de soldadura de cada pin en el tablero.

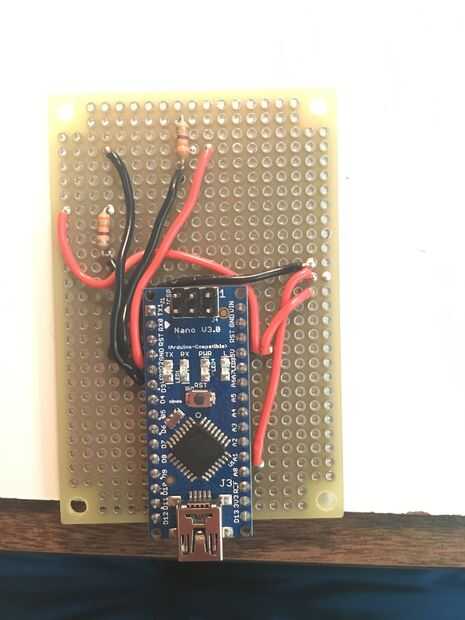

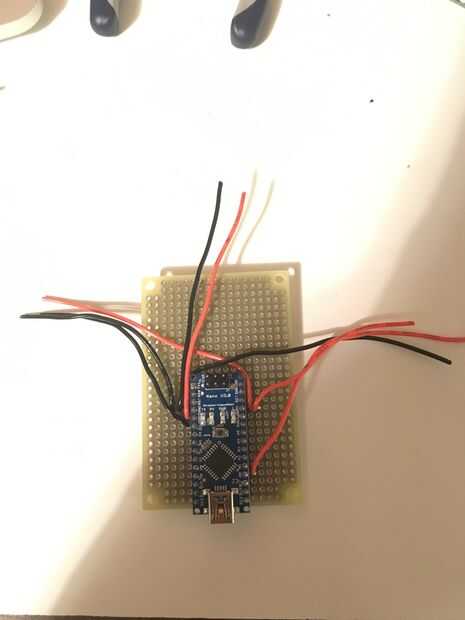

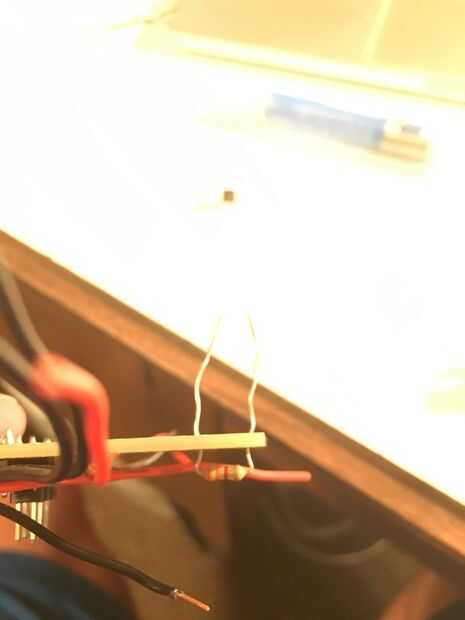

Después de esto, siga los diagramas en la sección de prototipos en orden a crear un mapa de los cables donde cada componente puede soldarse a la Junta. Ahora, soldar cada cable y el resistor correspondiente con cómo debe conectarse en base a los diagramas.

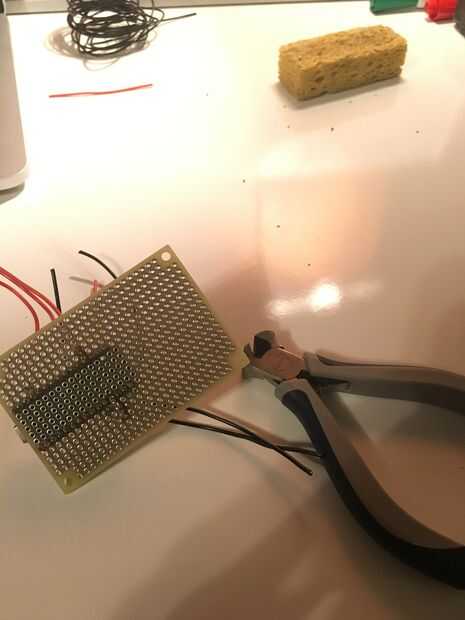

Como se muestra en la imagen dos, tienes una línea desde el pin hasta el alambre, así como el cable a cualquier otras conexiones que se realizan como cada agujero en la Junta de soldadura no está conectado a cualquier otro agujero de la soldadura.

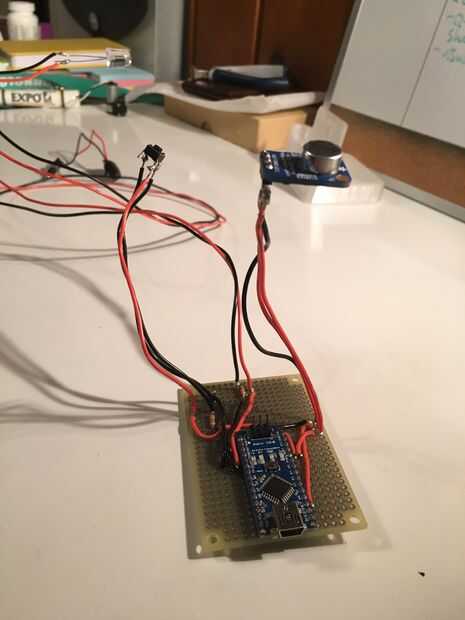

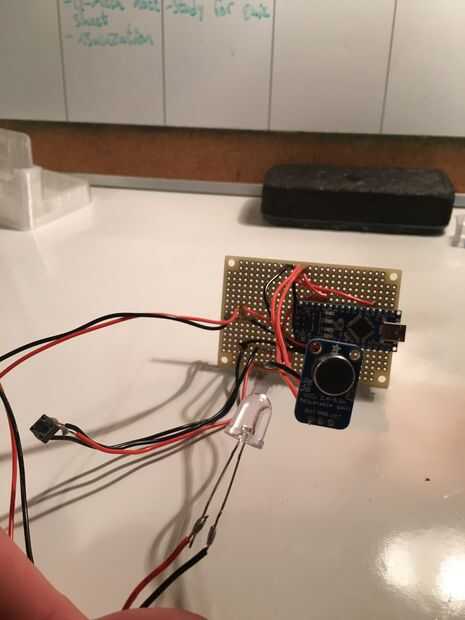

Después de este mapa de los cables de soldadura puede soldar cada componente darse suficiente espacio para colocar cada componente en el recinto.

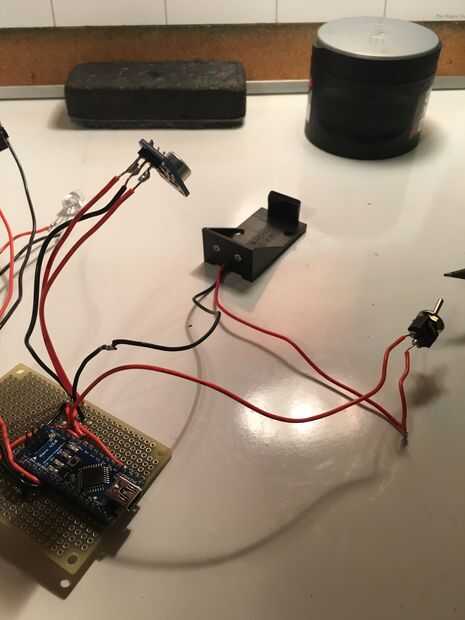

Después de la soldadura en una batería y un interruptor. Conecte el cable de tierra de su soporte de la batería con el conector de tierra de Arduino (conector de tierra se muestra en el paso de creación de prototipos). Solde el cable positivo del portapilas a la patilla central del interruptor y luego un cable de la otra pata del interruptor con el conector de Vin en el Arduino (también mostrado en el paso de creación de prototipos).
Estás listo para crear la caja y coloque su electrónica dentro!
