Paso 3: circuito
Enchufe

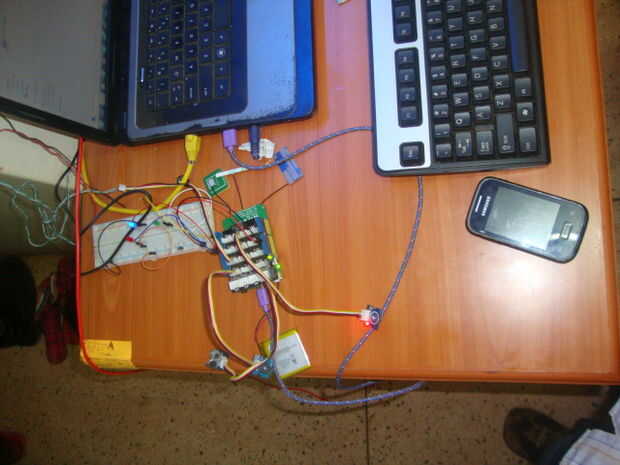

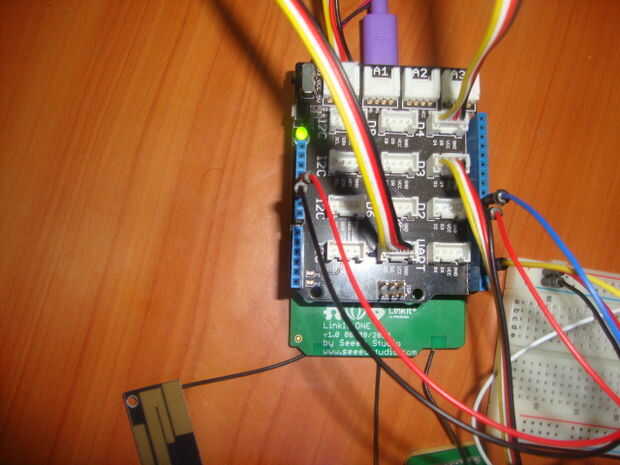

el zumbador en el puerto de D5D4 en la base escudo IO, pulsador en Puerto D4D3 y touch sensor en D6D5. Tenga en cuenta que el sensor de contacto y el botón se pueden utilizar indistintamente porque representan el mismo escenarios siendo sensores digitales.

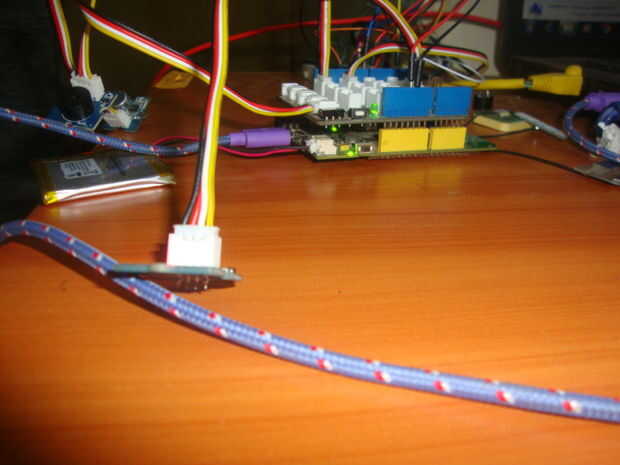

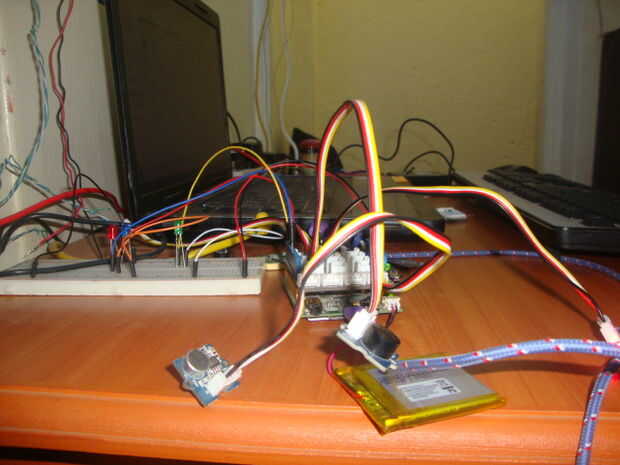

Conecte el sensor de sonido (mic) en el puerto A0 en el escudo base IO. Micrófono es un sensor analógico; podría utilizar otros slots como bien, es decir, A1, A2 o A3. Puedes leer más sobre la diferencia entre sensores analógicos y digitales.

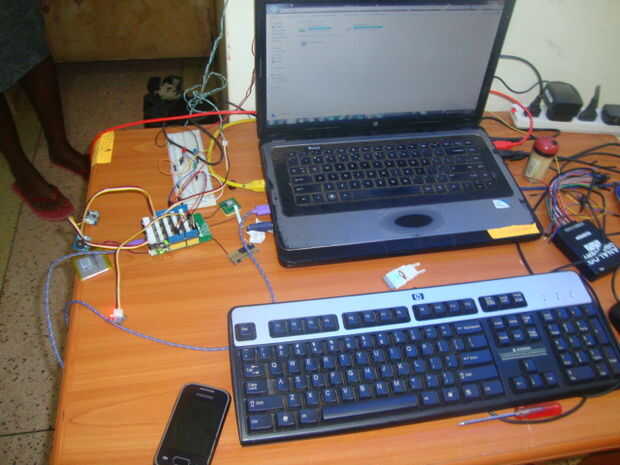

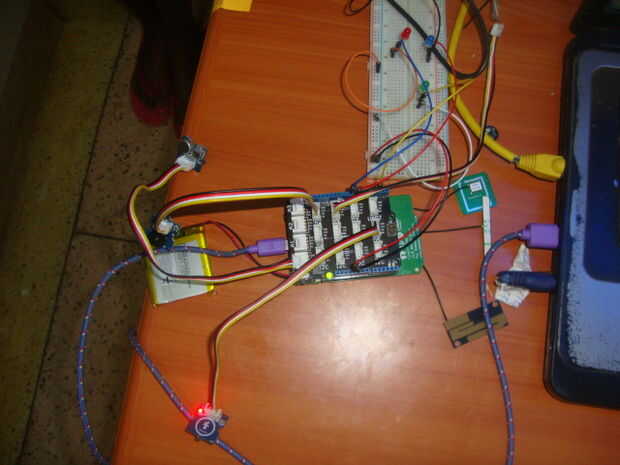

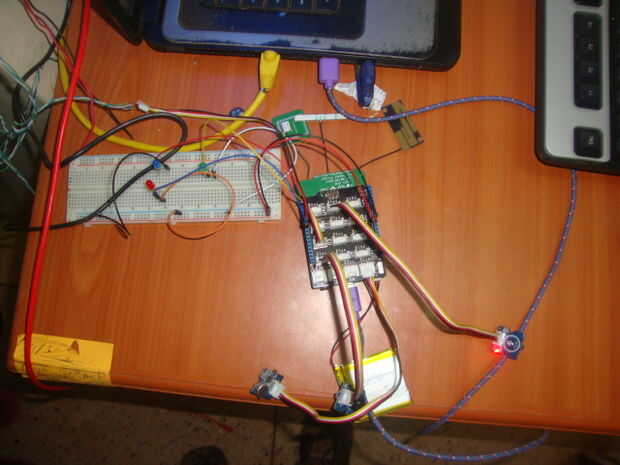

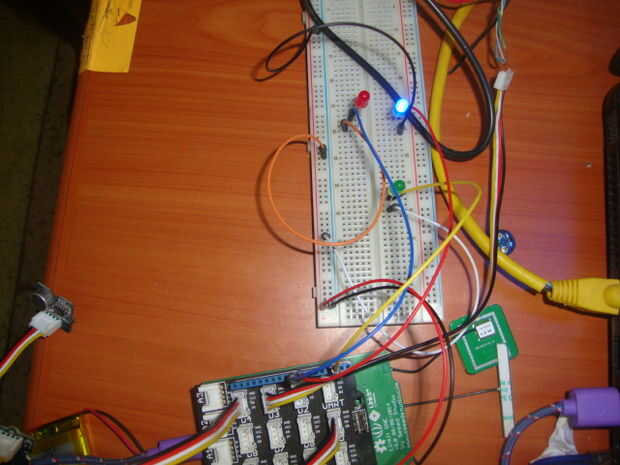

Alimentación 5v fuente de alimentación para protoboard. Esto puede aprovecharse del un tablero linkit con pines 5v y GND pernos.

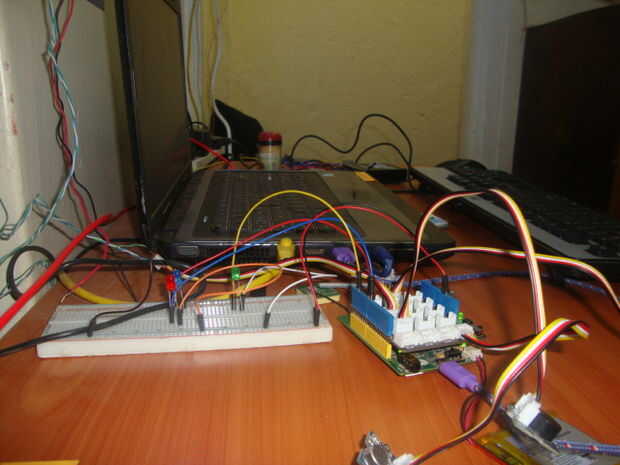

Extender el pin de salida 8 a la protoboard mediante un puente de alambre. Conecte el positivo de uno de los LEDs. (para este caso he usado el LED rojo). El otro cable de alimentación a la tierra.
Extender el pin de salida 7 a la placa mediante el cable de puente. Conecte el conductor positivo del otro LED (para mi caso he utilizado un azul). Tierra.
Extender el pin de salida 2 a la placa el positivo del LED restantes (he utilizado LED verde). Asegurar su conexión a tierra
