Paso 1: Aprender lo que es lo que

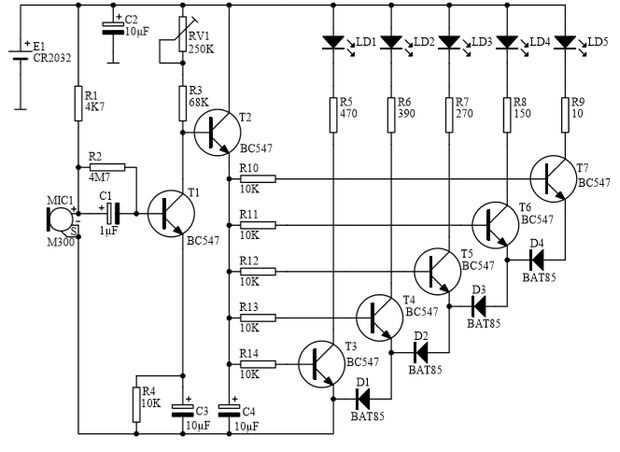

Al investigar me encontré con el sitio web Vellemans y en él encontré el circuito medidor de VU de bolsillo con él los esquemas anteriores. Este no es el que escogí sino la de que aprendí.
Aunque venden los kits que son brillantes si desea que sólo ahora he intentado entender por qué se hizo el circuito y por qué era necesario cada parte así que me puse a averiguar los hechos de cada parte utiliza y cómo funciona.
Me gustaría ahorrar algo de tiempo si usted está planeando tomar el mismo camino que yo o ya tiene conocimiento. El BC547 es un transistor NPN de uso pequeño simple y la entrada fue un micrófono de condensador Electret de 2 pin.
También BAT85 es un 113 diodo de pequeña señal, solo, 30 V, 200 mA, 800 mV, 5 A, 125 ° C como farnell.com me informa.
Una vez que había entendido lo que era lo que el circuito de Vellemans un buen punto de partida pero
QUERÍA MÁS LUCES JODER!!!
