Paso 2: El esquema
![]()
![]()
encontré con amp op 2 para acondicionar la señal de micrófono aunque sólo el + entradas del amplificador se utilizaron produjo un sonido de amplificador bastante buena de lo que estaba oyendo el micrófono pero no veo cambios de voltaje buen que eran usables. Pero la salida del primer amplificador de alimentación en el lado invertido del segundo amplificador me dio el cambio de voltaje que quería aunque la calidad del sonido de la salida final no fue gran. Pero para mi propósito esto no importaba.

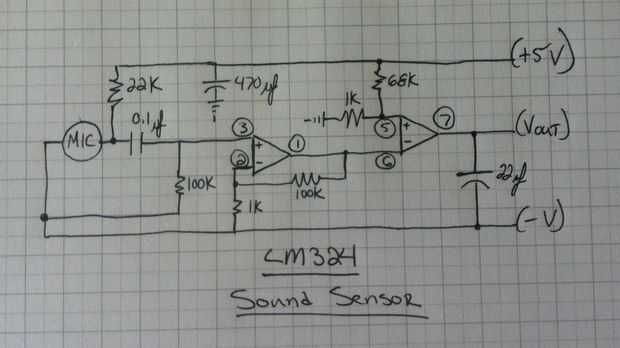

El primer pic esquema anterior es realmente 1/2 del sensor final pero mal comienzo con esto para simplificar.
Piezas necesarias:
Amp OP x 2
Estoy utilizando 1/2 de un LM324
Micrófono de condensador x 1
Resistencias
100 K x 2
1 k x 2
22 k x 1
68 k x 1
Condensadores
22UF x 1
470UF x 1
0,1 X 1

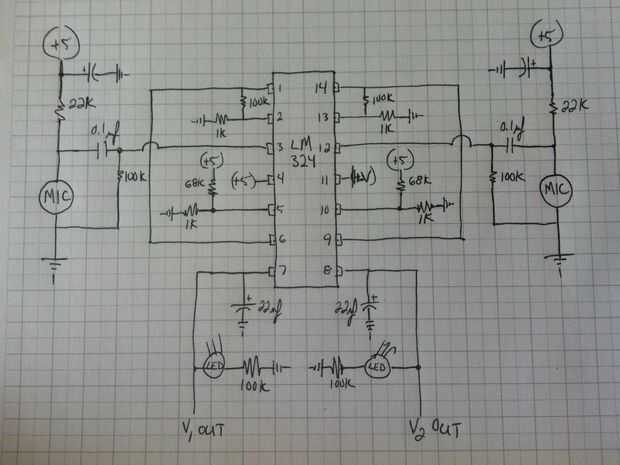

En la segunda foto es el circuito del sensor de sonido completo con LED mostrando que la señal de salida de 2 canales.
