Paso 1: Trazar los puntos y coser!
De alguna manera, usted querrá marcar donde quieres los componentes para ir. He utilizado pernos rectos, como se puede ver en la imagen adjunta. Sin embargo, tela tiza o el marcador hubiera sido más fácil ya que puede coser sobre él en lugar de tener que quitar el pasador y tratar de recordar exactamente dónde estaba cuando el gato salta sobre su regazo y le distrae.
Tenga en cuenta que usted tendrá que hacer varias pasadas a través de varios componentes sin el hilo conductor cruzar a sí mismo y lo que ponga en cortocircuito. Esto es realmente la parte más difícil del proyecto IMHO.
Antes de cortar el hilo sobrante, poner un punto de Fray Check en el nudo y dar sea un minuto en seco. Esto le impedirá deshaciendo y presta un poco más durabilidad al producto.
Por razones de estética y espacio limitado para colocación de componentes en la parte superior (parte visible) del tubo, el sensor de inclinación y soporte de la batería fueron trasladados a la parte inferior del tubo antes de la fijación del tubo a la manga en el producto final.
Conexión de las cosas:
* Recuerde: hacer no para cruzar las roscas! y uso Fray Compruebe antes de cortar en exceso thread.*

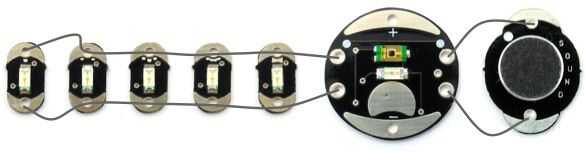

- Los tableros de LED se conectan en orden. Cada uno de ellos tiene puntos que indica su número. Sin embargo, pueden ser colocados a ambos lados de la Schemer mientras sigan en orden numérico. Esto garantiza que responden adecuadamente a la programación, que haremos más adelante.
- Los agujeros en las placas de LED por encima de los puntos y el orificio de la parte superior del Schemer están conectados con una pieza de hilo conductor
- Los agujeros en las placas de LED donde existen ningunos puntos están conectados con el orificio inferior del lado el Schemer con una pieza diferente de hilo conductor
- El orificio superior del sensor de sonido, más cercano a la S de "sonido" escrito abajo del lado derecho, está conectado con un 3 º trozo de hilo conductor en el agujero de la parte superior del Schemer que no estaba conectado a las placas de LED
- El orificio inferior en el sensor de sonido conecta a previamente inconexos para nada orificio lateral de la Schemer

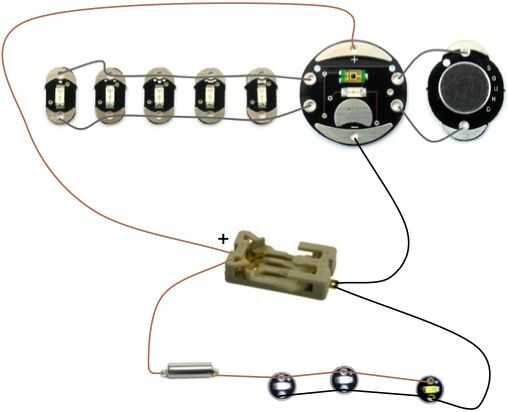

- El agujero en el Schemer arriba el + conecta con el lado positivo del soporte de la batería y con el grano de plata del sensor de inclinación con otro pedazo de hilo
- Con otro trozo de hilo, coser el orificio de abajo - en el Schemer conecta con el lado negativo del portapilas a los orificios de la parte inferior de las lentejuelas.
- Utilice otro trozo de hilo para coser la perla de oro del sensor de la inclinación de los orificios superiores de las lentejuelas.
- Examinar sus puntos para determinar si hay cualquier corto causado por tocar inapropiadamente puntadas
