Paso 15: Insertar ATMEGA328 28pin DIP
El MIDIsprout Kit viene con un preprogramed regulador micro ATMEGA328, con fusibles en runn a 8Mhz en el oscilador interno (fusibles: E2 baja alta-D9 Ext-FF) y cargado con el firmware MIDIsprout. 28 pin DIP tiene dos filas paralelas de 14 pines.

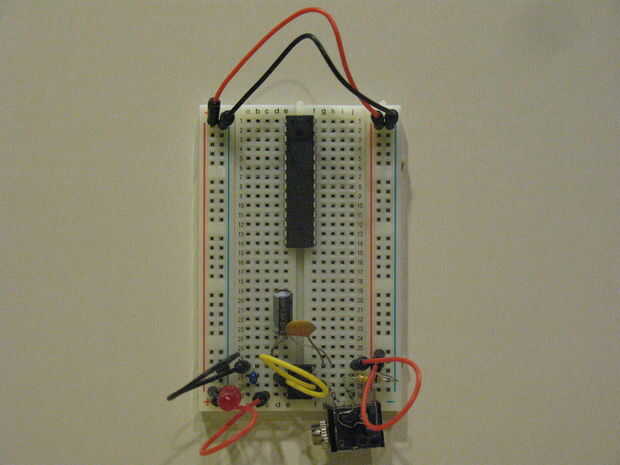

Inserte el chip de 328p en la parte superior de la placa, identificando por el pequeño círculo en el chip, el Pin 1 en filas 1 - 14, que abarca la inmersión a través de la brecha de columnas E y f el.
** Para reprogramar y experimentar fácilmente, es posible agregar un oscilador de 16Mhz en las patillas 9 y 10 de la protoboard y programa con un arduino Uno tablero de modificaciones del código MIDIsprout. El ATMEGA328 puede también ser reprogramado a través de ICSP con un programador externo (otra arduino) y un laberinto de cables puente ;)
** También como una adición, MIDIsprout Kit se puede construir utilizando los pasos anteriores para montar el galvanómetro con el protoboard conectado directamente a un Arduino Uno! Estad atentos...
Para referencia, el código cargado en la versión actual MIDIsprout:
Código de Arduino:
