Paso 1: Sin soldadura Breadboard
Una herramienta clave en la experimentación electrónica es la placa Soldless. Permitiendo a los usuarios conectar componentes y configurar fácilmente, la placa permite a los recién llegados a la electrónica e ingenieros experimentados para diseños de prototipo y conectar sistemas electrónicos fácilmente.

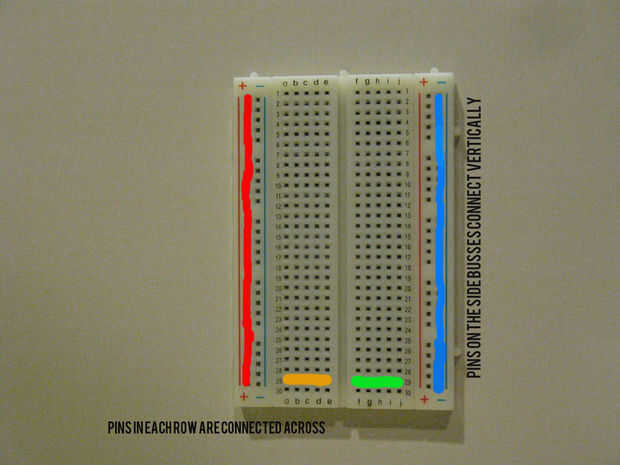

Breadboards con una serie de orificios que están conectados eléctricamente. Filas horizontales atraviesan el protoboard en tiras de terminales de 5 conexión puntos y están marcadas con las letras abcde y fghij. Una gran división por la mitad de la placa separa las filas horizontales, esto facilita el uso de microchips de paquete en línea Dual (inmersión). En los lados de la placa son columnas verticales de huecos, generalmente marcados con líneas roja y azul. Estas columnas verticales se utilizan más frecuentemente para las conexiones de alimentación (voltaje positivo y tierra) y se llaman un 'Bus'. Nos será colocar todas nuestras conexiones de positivo y tierra a estos Buses a cada lado de la protoboard. En un paso posterior ataremos a los jardines y los positivos a cada lado de la protoboard.
Para 'conectar' dos componentes electrónicos, simplemente ponemos los conduce (o 'patas') de las piezas en agujeros horizontales adyacentes. Esto permite un usuario conectar varios componentes con cada fila horizontal de 5 puntos.
