Paso 2: Configurar el Teensy
Utilizando el esquema adjunto y la foto como ejemplo, estoy leyendo capacitivos sentido datos de pernos A1-A5 de los puertos de sentido capacitiva 12 disponibles, además el conector de tierra en la parte inferior de la Junta.
Ver: http://www.pjrc.com/teensy/pinout.html para que touchRead pernos están disponibles para usar para la detección capacitiva.

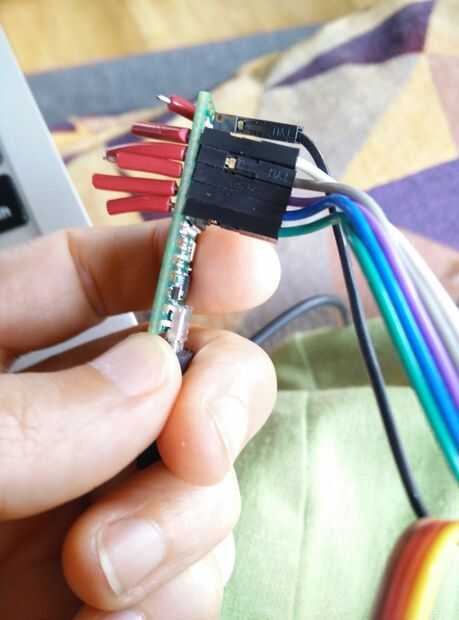

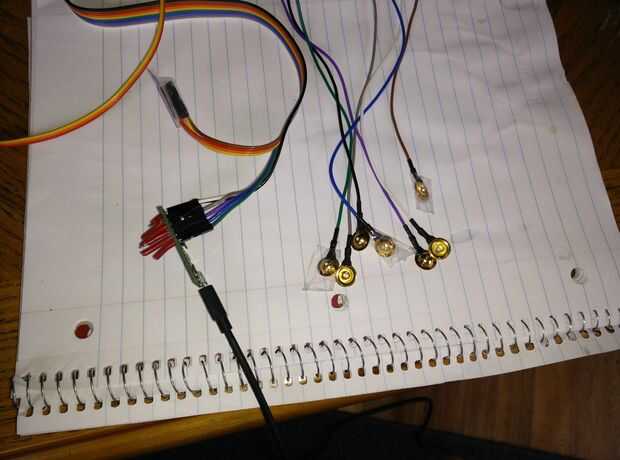

No me gusta la molestia de las conexiones soldadas y sin soldar hasta que he decidido en un diseño acabado, así que prefieren prototipo asegurando mis conexiones pin con cable de conductor sólido de cobre de calibre grande y luego fijar el otro lado del alambre con la manga roja externa como se muestra en la imagen. Opté por conectar mi conexiones de cobre a un viejo cable de cinta que tiene sensores EEG en el otro extremo por el bien de experimentación, pero puede conectar los cables de cobre de los pernos en la Junta a cualquier cosa eléctrica que desea experimentar capacitivamente con.
Se recomienda también utilizar 10 k resistencias entre sus conexiones chip y sensor, especialmente si usted vive en un clima seco. Desde que vivo en una zona con humedad relativa alta (~ 70%), el riesgo de descarga electrostática accidental al chip es relativamente bajo, por lo que decidí ir sin. Ver: http://electronics.stackexchange.com/questions/3511/best-humidity-level-for-electronic-shops para consejos más prácticos sobre si este riesgo es relevante para usted.
