Paso 3: Conecta tu matriz
Cada matriz tiene diverso arreglo de pines. Así que tienes que buscar en la hoja de datos o hacer algunos experimentos.

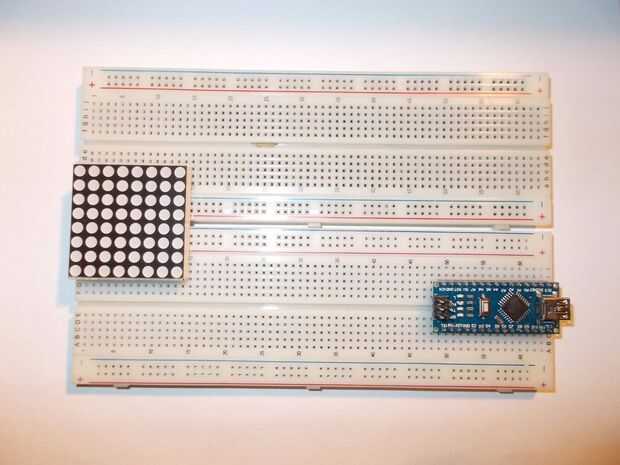

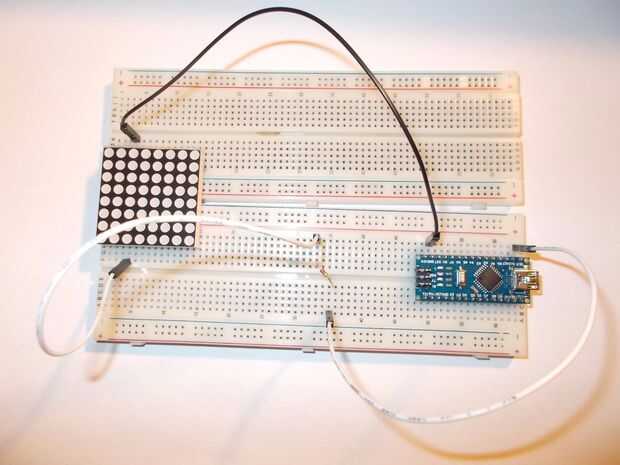

Enchufe su matriz dos breadboards que texto (en un lado) delante de usted (imagen 1), así que si usted lo mira desde la parte superior de este texto debe ser en la parte inferior. A continuación conecte el eje superior izquierdo en matriz a GND y la parte inferior izquierda pin en matriz 13 pin I/O en Arduino a través de resistor(image 2) 220 ohmios.

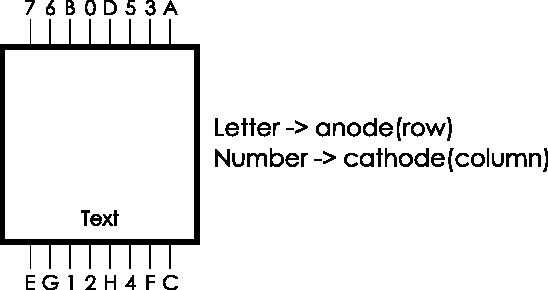

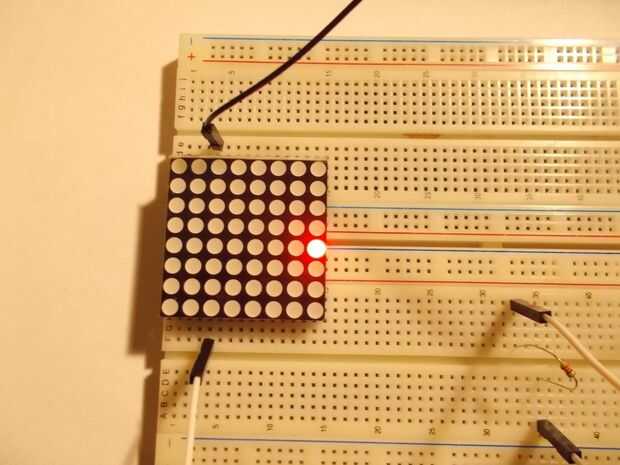

Dibujar el diagrama de la matriz de led (imagen 3). Ahora descargar el código de prueba y enviarlo a Arduino. Es como abrir y cerrar pero no es ninguna vuelta. Tengo suerte, uno led encienda por primera vez. Si tu no sólo los cables del interruptor. Ahora la cuenta de arriba a abajo en qué fila el led encendido. Under(or above) pin que usted haya conectado + (pin 13) escribir la carta adecuada. Cuenta de izquierda a derecha en la columna que el led se enciende. Pin above(or under) al que has conectado-(GND) Escriba número adecuado. Ahora mover + cable derecho y comprobar si otro led encendido. Si se guarda un valor apropiado para el pin (solamente la fila porque la columna mantiene igual). Si no mueve + izquierda del alambre a la posición anterior y conectar a su lado - alambre. Si has hecho todos los pines de abajo van a clavijas superiores. Después de que usted haya encontrado lo que hace cada pin tus compañeros deben parece en la imagen 5 (podría haber alguna diferencia en la numeración).
