Paso 4: cableado

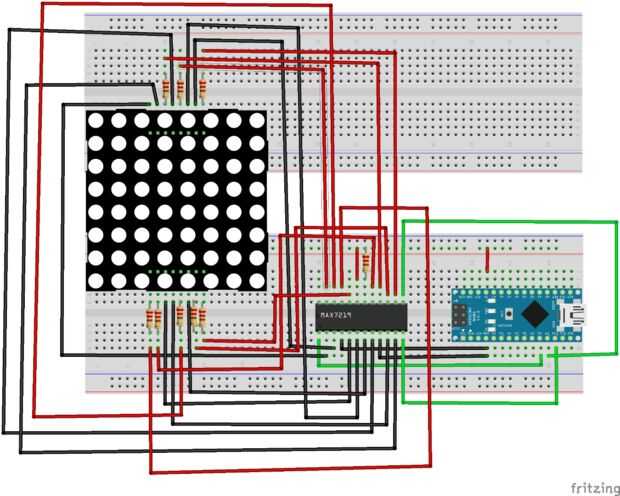

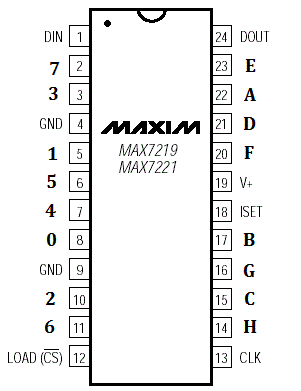

Podríamos conectar matriz a Arduino, sin MAX pero es más fácil de usar. Primero - resulta más fácil al programa, en segundo lugar - usted controlar con sólo 3 pines. Mira la primera imagen. En la primera imagen es MAX7219 diagrama. Ahora conecte pins de matriz máximo - A en el diagrama a un esquema de MAX. Letras conectan a través del resistor de 220 ohmios, números directamente a MAX. Ahora ISET (en MAX) conecta a V + (en MAX) a través de la resistencia de ohmios de 10 k, V + a + 5V, pin DIN en máximo 8 pines de I/O en Arduino, pin de carga de MAX a 10 pin de I/O de Arduino y CLK pin en MAX de 9 pines de I/O en Arduino. DUDA no está conectado. Se utilizaría si conectamos más MAXs. He hecho compañeros de conexión pero puede ser diferente para su matriz.
Ahora, descargar y enviar el programa test_max. Usted debe ver punto pasando de esquina superior izquierda a la derecha hacia la esquina (ver vídeo). Si es como te describí en movimiento puede descargar segundo código llamado blink_face. Verás sonriente cara que parpadea. bono de mí:). Leer comentarios en este código. Ahora vamos a pasar a nuestro título cara sonriente.
