SONY EyeToy USB webcam para proyecto ciclo de microscopio (7 / 10 paso)

Paso 7: Añadir un LED a la cámara web (opcional pero recomendado)

Añadir una luz te ayudará a ver más claramente las muestras. Tome un LED ultra brillante (yo tengo la mía de una antorcha antigua) y soldar una resistencia de 130 ohm a una de sus piernas. Luego soldar un tramo de alambre, de 50-60mm de largo, a la resistencia. Luego de la soldadura de otra longitud de cable a la pierna opuesta del LED para que tengas dos cables, un positivo y un negativo, que puede soldar a su web cam (yo usé cables rojo y negro, por lo que fácilmente pude decir una forma la otra).

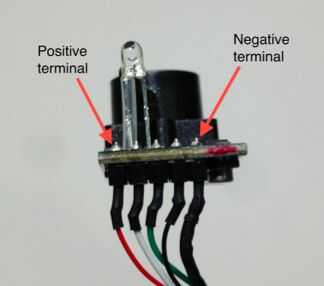

Buscar los cinco pines conectar el cable USB a un extremo de la placa de circuito de cámara. Identificar el pin 'tierra', o negativo (esto debe tener un cable negro que se le atribuye) y soldar el cable negativo de su LED a esta clavija.

Ahora identificar el pin positivo (esto debe tener un cable rojo conectado a él) y suelde el cable positivo de tu LED al pin. Ahora cuando enchufe la webcam al puerto USB de su ordenador el LED debe encenderse. Si no es así, compruebe los cables para asegurarse de que tiene la polaridad correcta.
