SONY EyeToy USB webcam para proyecto ciclo de microscopio (8 / 10 paso)

Paso 8: Montaje de la cámara de la unidad de giro

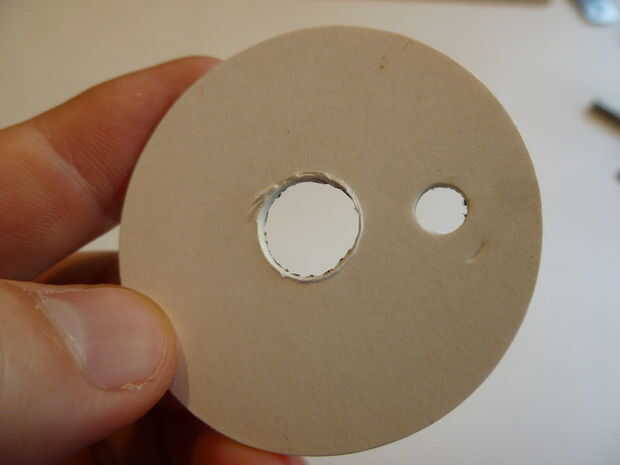

Encender la pistola de pegamento caliente para que tenga tiempo para calentar. Tomar uno de sus discos de la tarjeta y marca un punto de unos 15mm del centro del disco y use una perforadora para crear un pequeño agujero de unos 5mm de diámetro. Ahora corte un agujero en el centro del disco grande justo para el final más ancho del cilindro del objetivo (el fin del 'tapado') para pasar a través. Usted quiere que ser apretado ajuste así que trate de no hacerla demasiado grande, unos 12-13mm.

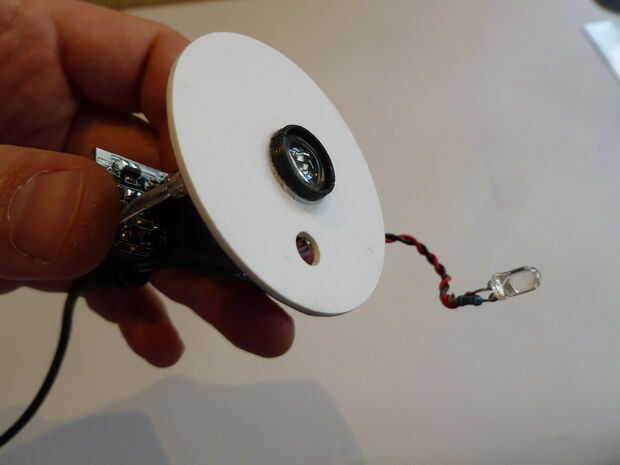

Retire la tapa del barril de la lente (pero mantener el barril conectado a la placa de circuito para que no caiga aparte) y con cuidado Inserte a través del centro del disco (si la tarjeta tiene sólo una cara blanca Asegúrese de que esto es hacia la placa de circuito).

Vuelva a colocar la tapa en el extremo del cañón y sujete a la tarjeta y asegurar con pegamento caliente. Hasta que todo está listo, entonces pop el LED por el agujero de 5mm en el disco.

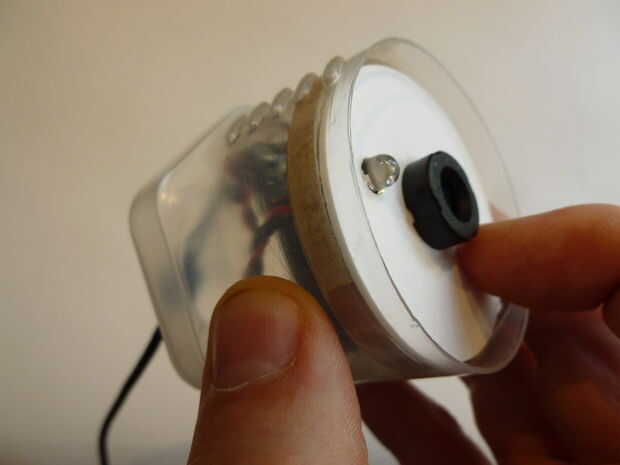

Tomar el cable USB y alimentación por la parte superior del paquete de twist. Tire del cable hasta la cámara web se encuentra en el tubo y el disco tarjeta descansa plana contra el borde de la cartulina en el interior del tubo. Si la tarjeta se siente floja puede añadir otra tira de tarjeta recortada.

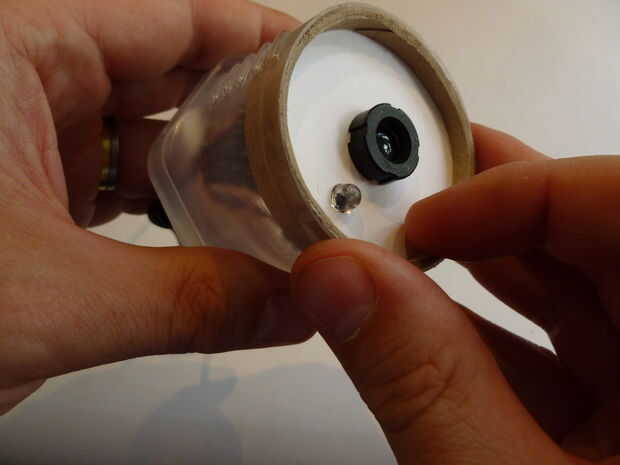

Una vez que estás feliz de que el disco de la tarjeta esté en su lugar, asegúrelo con un par de tiras de tarjeta pegado al interior borde del tubo.
