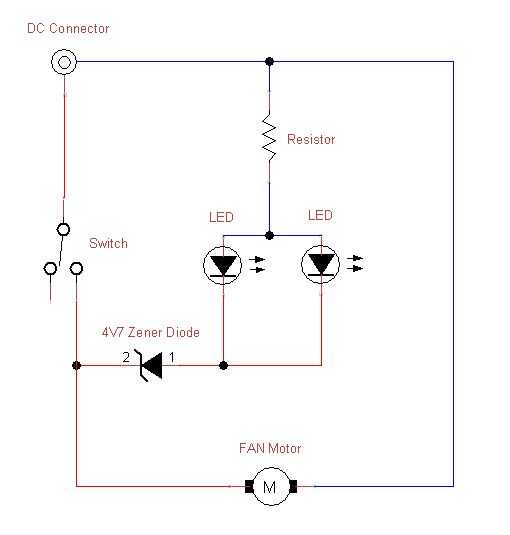

Paso 4: esquema
Se trata de un circuito simple. El remolino sólo aquí es el uso de un diodo Zener. El papel de esta parte es proporcionar un voltaje de corrección a los LEDs, independientemente de la potencia de entrada. Como esta herramienta de un sistema solar de 12V (que realmente funciona el 12.5-13.5 voltios), de la energía un 10V transformador de pared, y a veces de una batería de 9V, los LEDs deben tener la misma tensión. La resistencia serie se establece según la proporcionada por el diodo Zener de 4.7V y asegura un flujo de corriente fijo para los LEDs.
Un diodo Zener puede manejar relativamente poco corriente antes de quemarse hacia fuera por el calor. Así que hice algunos cálculos para ver si puedo conducir con seguridad mis LEDs con un pequeño diodo Zener. Doy 10mA a cada LED, así que he elegido una resistencia de 230 ohmios para alimentarlos con 20mA total. (4.7V / 230 ohmios = 20mA)
LEDs son generalmente clasificados para operar con flujo de corriente de 20mA en max, pero son casi tan brillantes en la 10mA a 15 mA como en 20mA, mientras que el precio actual más bajo da mucho larga vida a los LEDs. Así como una mejor práctica que hice colocar amperaje por debajo de 20 mA por LED.
Si va a usar esta herramienta con el mismo voltaje cada vez, por ejemplo, utilizas una pila de 9V como fuente de energía, que con seguridad se puede omitir el uso del diodo Zener. No te olvides de cambiar el valor de la resistencia, aunque:
- Para una entrada de 9V fijos debe utilizar una resistencia entre 470Ω a 220Ω
- Para una entrada de 12V fijos debe utilizar una resistencia entre 620Ω a 300Ω
El valor más alto da 10 mA de corriente a los LEDs, el valor más bajo les aclara con 20mA.
(Nota: el esquema anterior fue hecho por el software de TinyCAD gratis.)
