Paso 3: Medida y diseño
Para la parte delantera del titular:
Estoy trabajando con madera de desecho de un anterior proyecto hogar que mide 3/4" densamente. Así que mi primera línea será diseño lo estoy planeando ser la pieza que actúa como una pierna para el tablero de clavija. Medida 3/4" desde el borde de la pieza frontal prevista. Será donde va la pierna.
La segunda serie de las líneas será el espacio para cada cincel. No me refiero a las ranuras, sin embargo. Este es el espacio total cada cincel tiene (piensa en espacio personal). Yo más o menos estima que mi manijas del cincel sobre 1-1.25" de diámetro. No hay necesidad de ser exactos. Después de hacer algunas bolas de ojo y poner mis cinceles en el tablero, colocó en un espacio 2" de ancho que se dedica para cada cincel. Con su plaza, marque una línea cada dos pulgadas. Desde el borde de la pieza, se trata de líneas de 2,75", 4.25" y 6,75". Ahora tienes el "espacio personal" de cada cincel. Si tienes más cinceles, repita para tantos como usted necesita espacio para.
La siguiente línea será para la otra pierna. Con su plaza, mida y marque una línea de 7.5". Esto permitirá su. 75" pierna para ir tras su último cincel.
A continuación, para preparar a las ranuras de la marca, necesitaremos la línea central del espacio de cada cincel. Ya hice cada espacio 2" de ancho, es fácil llegar a la mitad en 1". Desde el borde de la pieza, mida y marque (utilicé las líneas punteadas para las líneas centrales) líneas de 1.75" 3,75" y 5,75". Ahora usted sabe el centro de cada espacio.
A continuación nos va líneas para marcar donde se cortarán las ranuras paradas para que cada cincel almacenar en Decidí ir 1/8" sobre la anchura nominal de cada cincel. Así que por el cincel de 1/2", la ranura será 5/8" ancho. cincel 3/4" será 7/8" ancho. cincel 1" será 1,125" de ancho. En este punto en el proceso, yo no estaba seguro si iba a ser lo suficientemente amplia como para cada cincel, pero es más fácil ampliar el agujero después del hecho. Usted no puede ir fácilmente hacia atrás. Para marcar las líneas, he utilizado un montón de matemáticas mental con fracciones y las líneas de división de mi plaza, asi ahorraré de intentar explicarlo. Marque las líneas de las ranuras.
Para la pared "piernas" del titular:

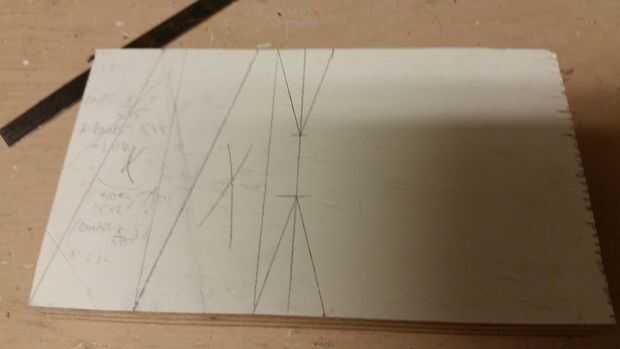

No son realmente las piernas, como no está siendo utilizados para apoyar sobre una superficie plana. Por el contrario, está permitiendo que el titular estar 15deg desvío de la vertical que cuelga en el tablero de clavija. Un poco geometría participa para obtener la longitud de estas piezas angulares. Son piezas triangulares derecho con uno de los ángulos en el 15deg. Con el lado adyacente a 4", lo contrario medirá alrededor 1,072" usando el poder de la función tangente. Es una pierna de la pared. Marcar una línea recta y comenzar de nuevo para la segunda etapa de la pared.
Para las piernas reales del titular:
Hacía 1,5" de altura, con ángulos interiores de 75deg. La altura puede variar, pero para ajustarse corté el titular a, el ángulo de estos debía ser unos 75 para sentarse a ras.
La parte de atrás del titular:
Simplemente mida un pedazo de la misma longitud que la parte delantera del soporte. Ya que yo estaba usando una pieza larga de madera, esto había medido después de cortar la longitud requerida para el frente.
