Paso 4: Los otros pedacitos

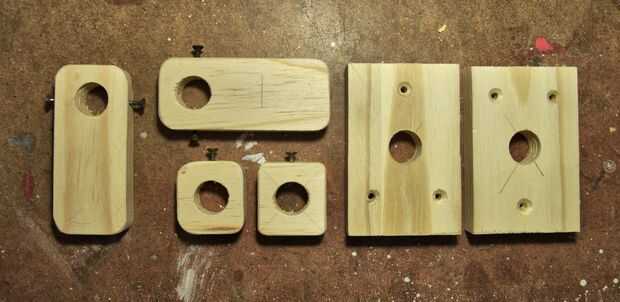

La primera imagen muestra los adaptadores de los dos tacos para el mecanismo de frenado. Izquierda y arriba a la izquierda son los dos bloques de conexión, que es permanentemente fija un pasador con sus otros extremos conectados al eje de conexión entre ellos. Las juntas para la conexión del eje consiste en tornillos y permitir el movimiento.

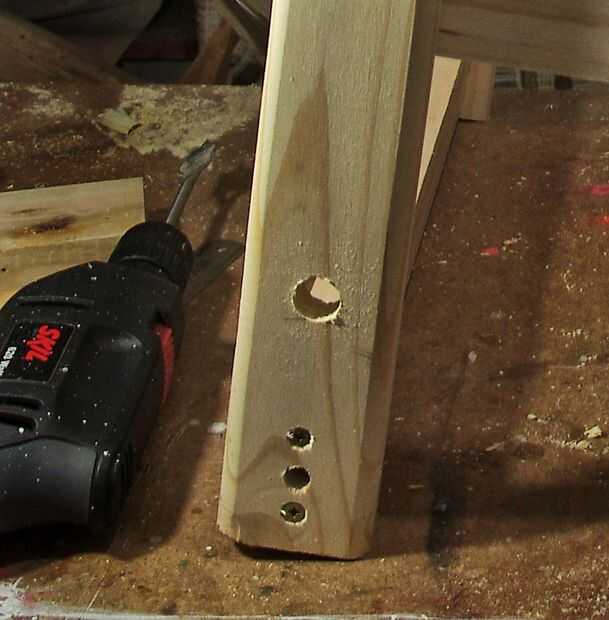

La espiga superior gira sobre un eje en los alvéolos en el interior superior de la estructura, formada por los dos toma bloques a la derecha en la primera foto. El segundo pasador, para que los pernos de frenado son fijos, gira a través de agujeros en los pies (tercera imagen).

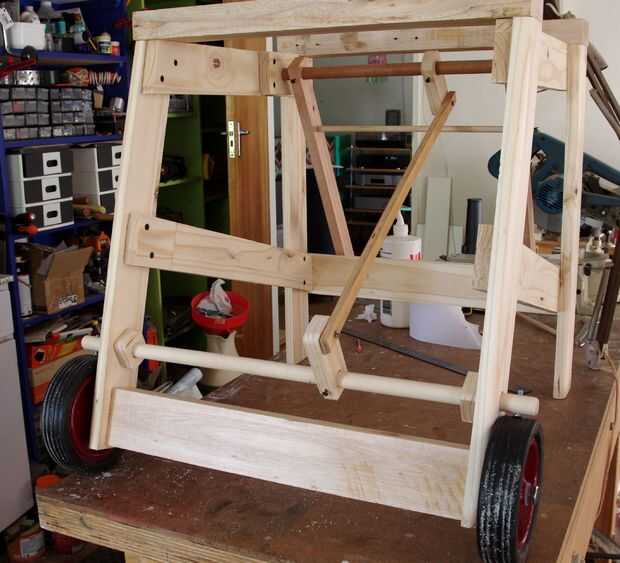

Los dos bloques cuadrados pequeños en el cuadro uno se utilizan para paradas para el pasador interior de las patas delanteras. Ellos, weel de culo como el resto de sus accesorios y el mecanismo de frenado pueden verse claramente en la segunda foto.

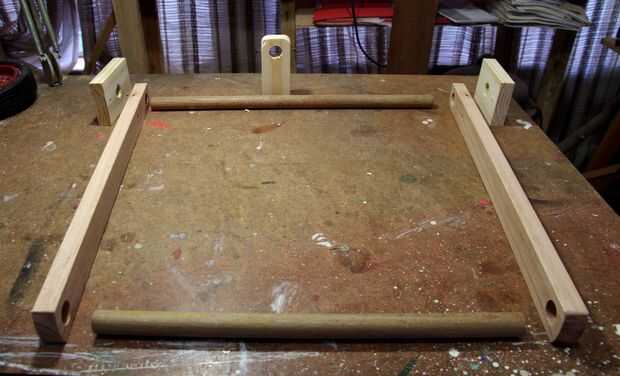

La última imagen muestra las partes de mango antes de Asamblea. Tenga en cuenta las tomas de espigas de la manija en. El mango se fijan permanentemente el pasador superior del mecanismo de frenado.
Usa prueba y error para obtener la posición de la manivela, la biela y el pasador de frenado bastante adecuado para el sistema funcione a la perfección. Esto por supuesto debe hacerse antes de fijar permanentemente a los tacos. Fija la manija y la varilla de conexión y sus pedazos que conectan temporalmente con tornillos tot los tacos mientras que experimentar con la colocación.
Espero las instrucciones y fotos proporcionan una imagen bastante clara de la construcción. Preguntas son bienvenidas.
Edificio feliz!
