Paso 2: Cortar el soporte
![]()
![]()
![]()

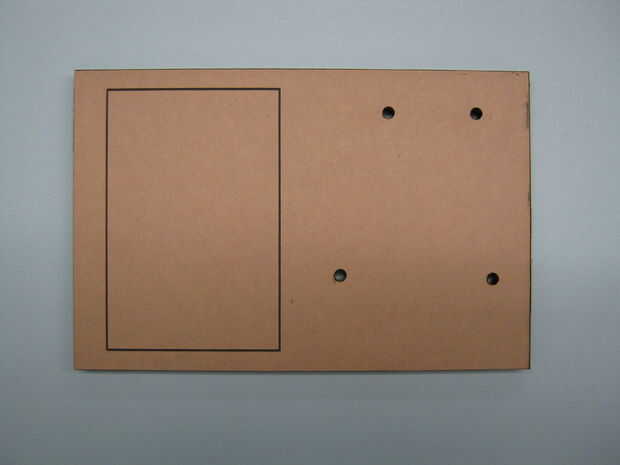

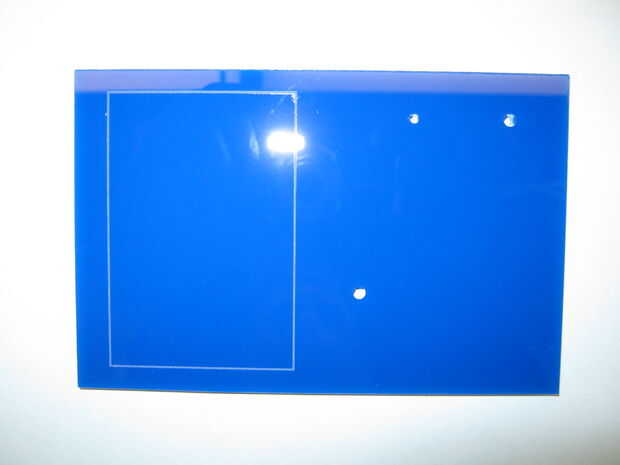

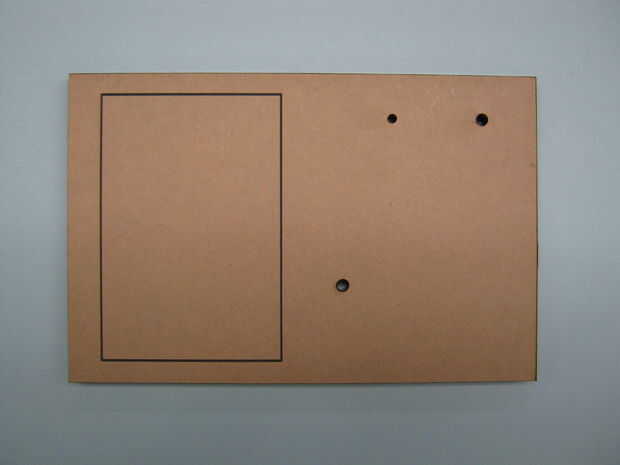

Si está usando un láser de corte, puede utilizar los archivos adjuntos de CorelDraw para cortar el acrílico con las dimensiones precisas, cortar los agujeros para los tornillos de máquina y grabar las líneas guía para el montaje de la placa. Las piezas cortadas con el papel protector a la izquierda en se ven las fotos primeras y segunda. La tercera foto muestra el documento retirado. La primera es un Arduino Uno y el segundo y tercer lugar son para un Arduino Diecimila o Duemilanove.
Utilicé un cortador de láser de Epilog Helix de 45 vatios y utiliza los siguientes valores para el láser. Puede que necesite utilizar diferentes configuraciones dependiendo de qué modelo láser de corte utilizas.
- 1/4" acrílico:
- Trama: Velocidad 50, potencia 80
- Vector: Velocidad 6, Power 90, frecuencia 5000
Si no tienes un cortador láser, puede imprimir los archivos de CorelDraw y usarlos como plantilla para cortar y perforar el acrílico.
