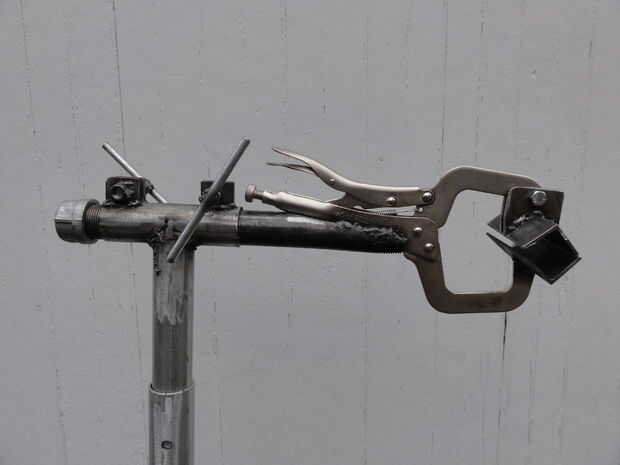

Paso 3: Rotación mecanismo soporte

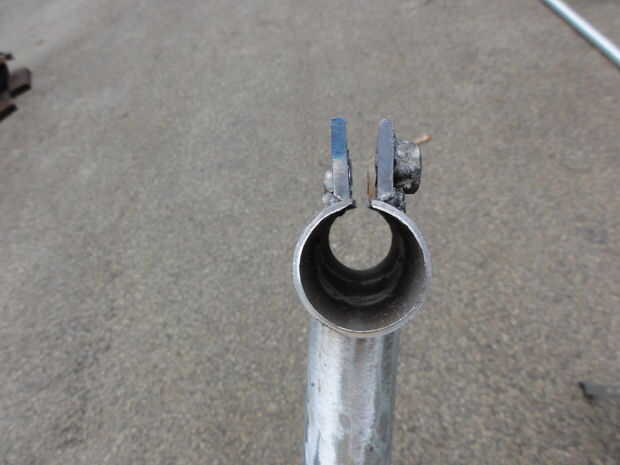

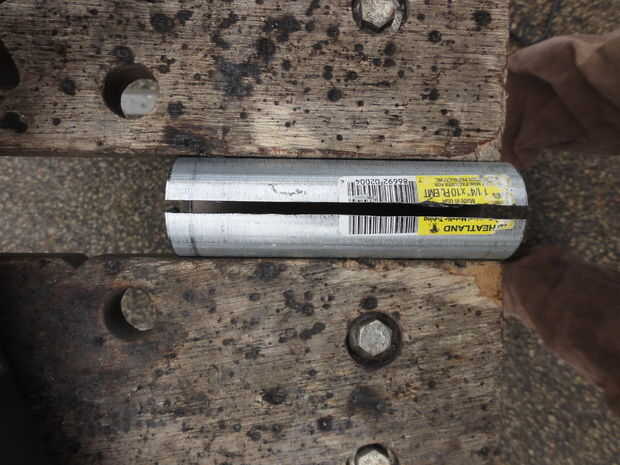

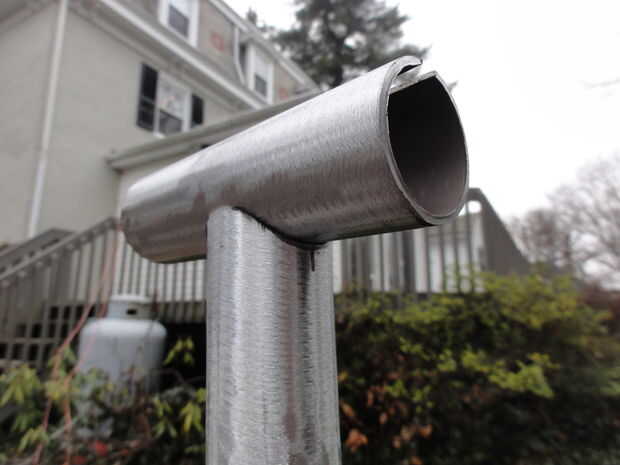

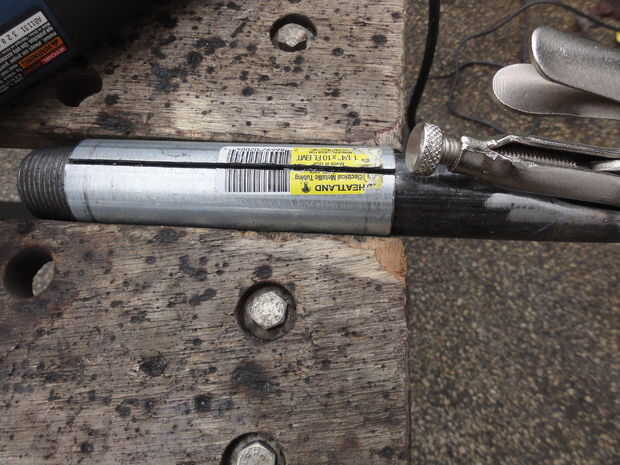

La tubería de acero abrazadera de 1" cabe holgadamente en el EMT de 1 1/4". Yo corte una longitud de 4" de 1 1/4" EMT para sujetar la abrazadera de la tubería. Yo corte una ranura a lo largo de la EMT de 4" de largo con una cuchilla de corte en la amoladora angular y entonces la ranura un poco más amplia. Esta 4" longitud de EMT entonces fue soldada a la parte superior de un +-24" longitud de 1 1/4" EMT publicar. (Nota: la rutina de la galvanización de la EMT en la zona de las soldaduras, antes de la soldadura. No hacerlo puede enfermar!)
Se perforó un orificio de 3/8" a través de este post de soporte abrazadera de 8" de la parte inferior.

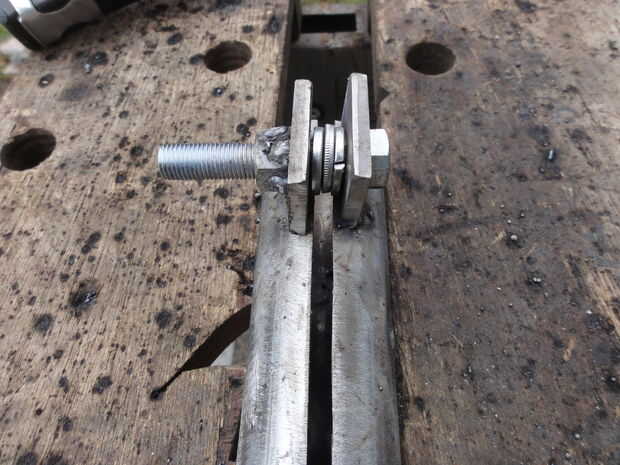

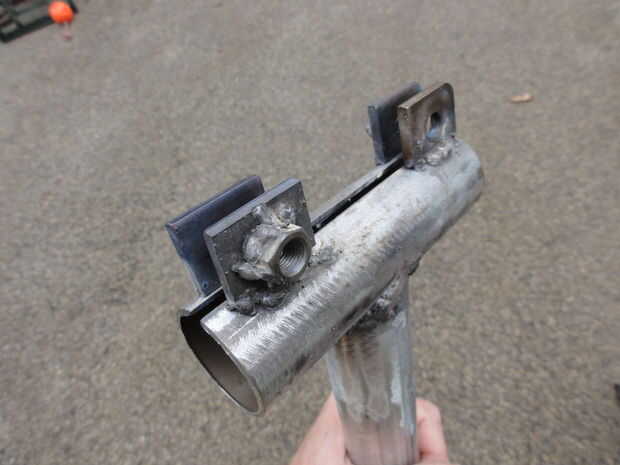

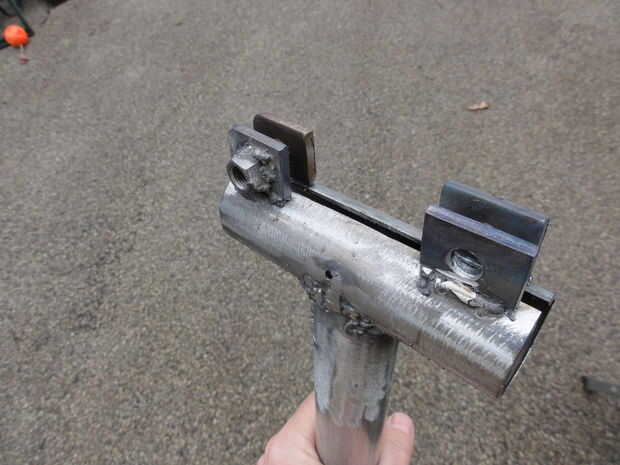

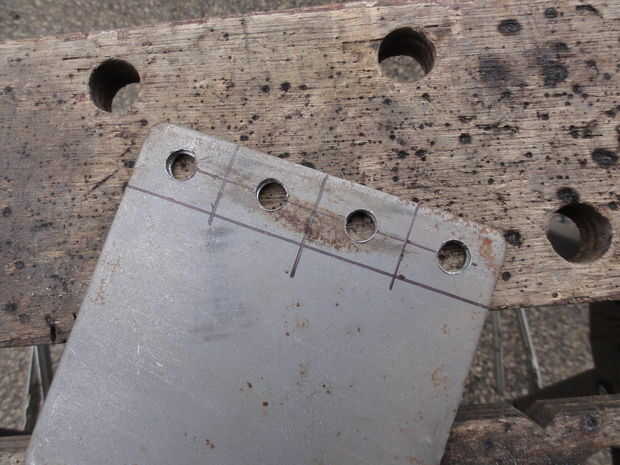

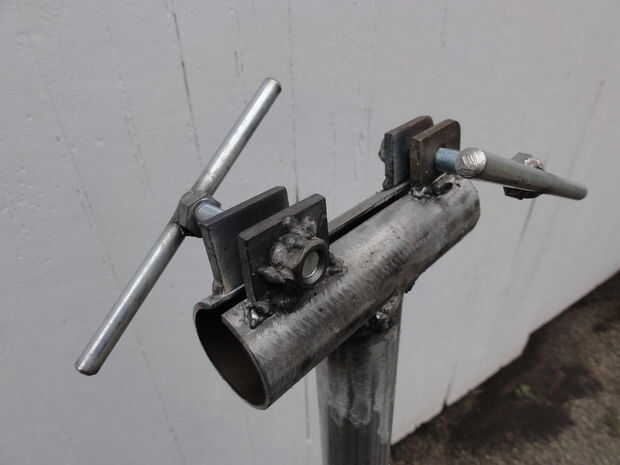

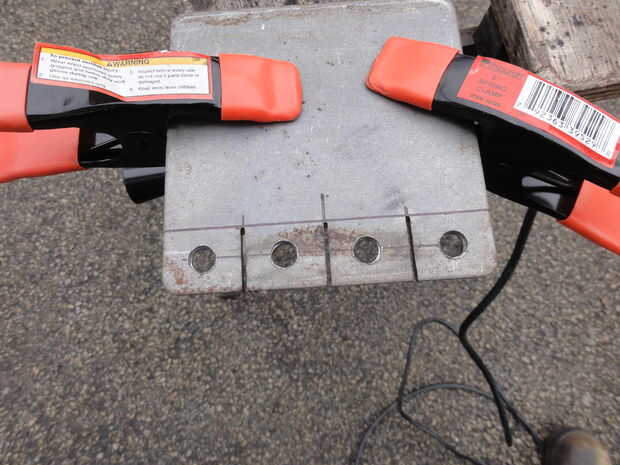

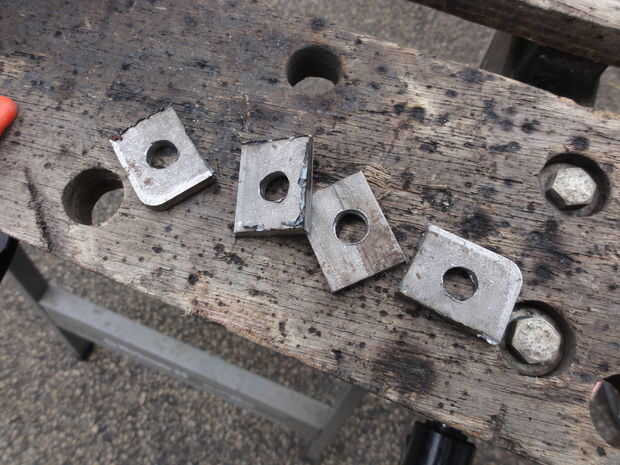

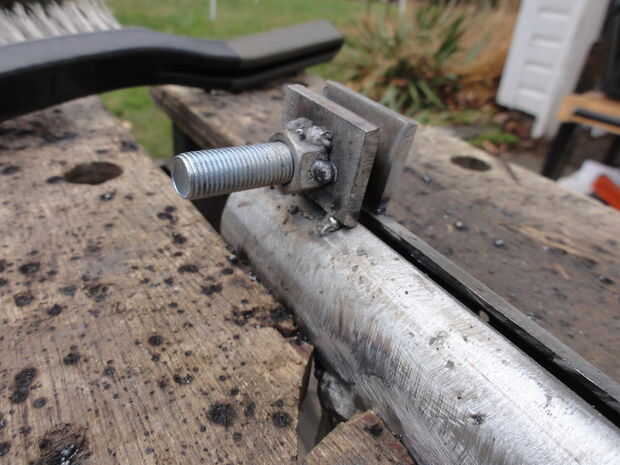

Establecidos (4) lengüetas pequeñas en un trozo de placa de acero y agujeros de perforado 3/8" en cada ficha, luego cortar las pestañas con la amoladora angular. Las fichas fueron después soldado con autógena en 4" EMT largo, (2) a cada lado. Para hacer esto un poco más fácil, atornillado dos lengüetas con arandelas como espaciador antes de soldar en su lugar, usando los pernos de 3/8"-24. Esto asegura que los agujeros para pernos alinearon. En este momento, yo también había soldado la tuerca en las pestañas. Pongo las tuercas en los lados opuestos de la ranura.

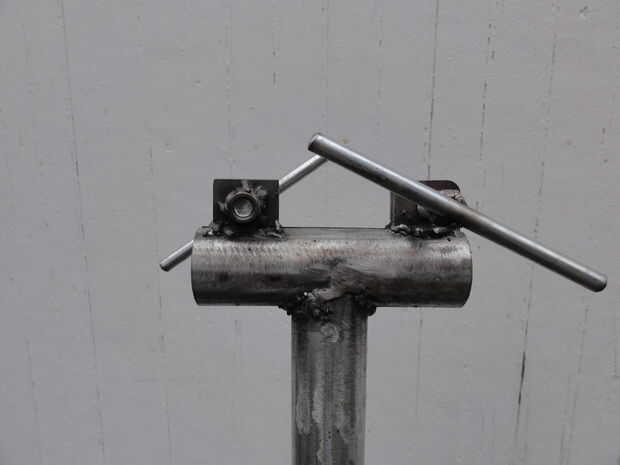

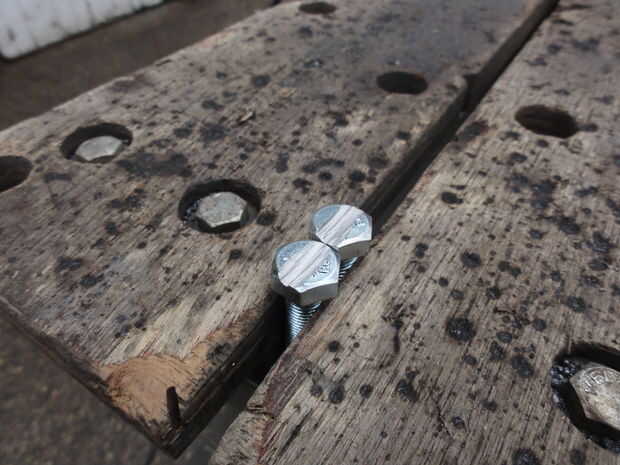

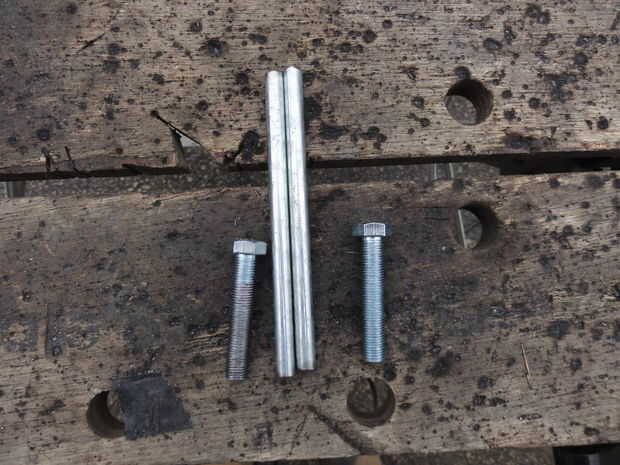

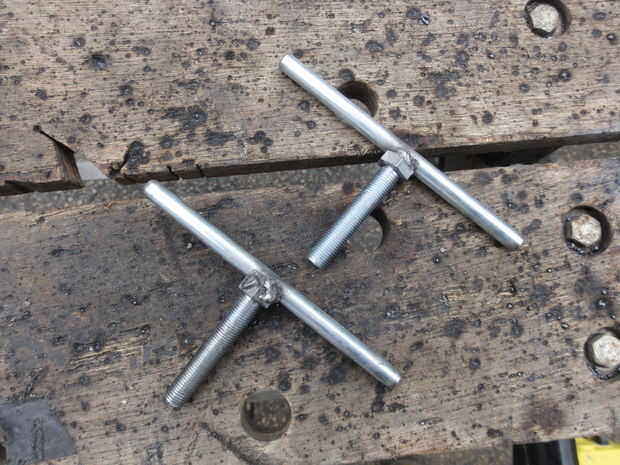

Yo suelo ranuras en la parte superior de dos pernos de grado 5 de 3/8"- 24 x 2", luego corte dos 4" largos de 5/16" varilla de acero y soldada en los pernos para tornillos de la abrazadera en forma de T. Estos tornillos se roscan en las tuercas que se sueldan con autógena en las lengüetas de la abrazadera. He comprado unos 3/8 "x 1" espaciadores largos de acero para que la T-manija se encuentra más allá del lado de la abrazadera del tubo de apoyo.
