Paso 5: Sección de sujeción
Unidad de sujeción. Esto se hace a la tubería de 1 1/2 "x 7" que era el tubo de la izquierda en la primera sección.

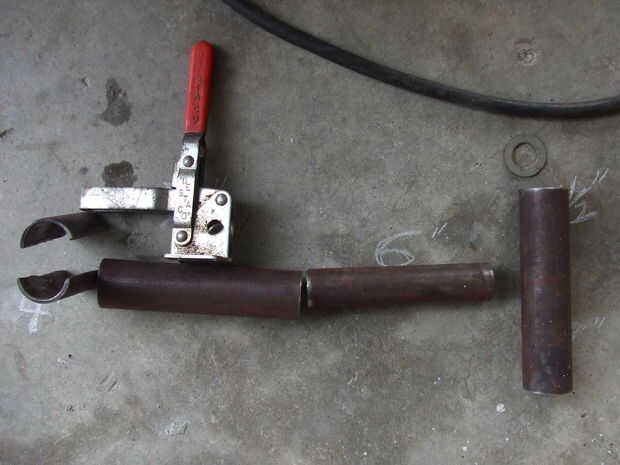

Fueron los soportes de abrazadera que usted tendrá que cortar un trozo de metal plano al tamaño de la base de la abrazadera y soldarlo a la parte superior de esta tubería, puede ver la situación en esta pic. Utilizar la placa en vez de soldar la abrazadera en su lugar lo hará posible cambiar abrazadera si encuentro algo que funcione mejor. Configurar la pinza con 4 tornillos para abrazadera a la placa.

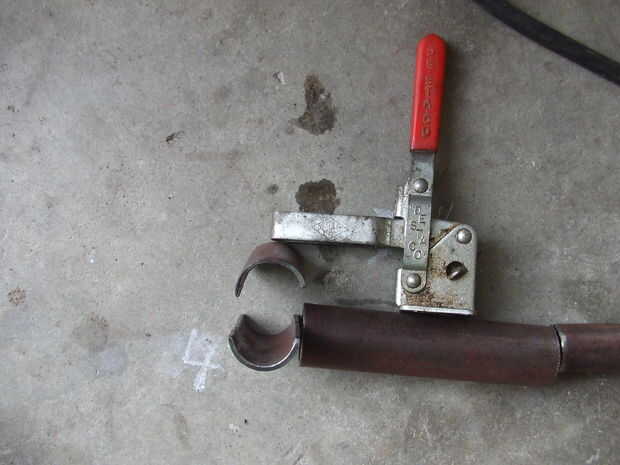

Frente a la abrazadera en el pic. usted tendrá una pieza de 1 1/4 "x 4" largo dividido en 2 partes que conforman la barra de sujeción para la bicicleta. La sección inferior está soldada a la tubería con un trozo de metal soldado por debajo a la media vuelta para mayor apoyo

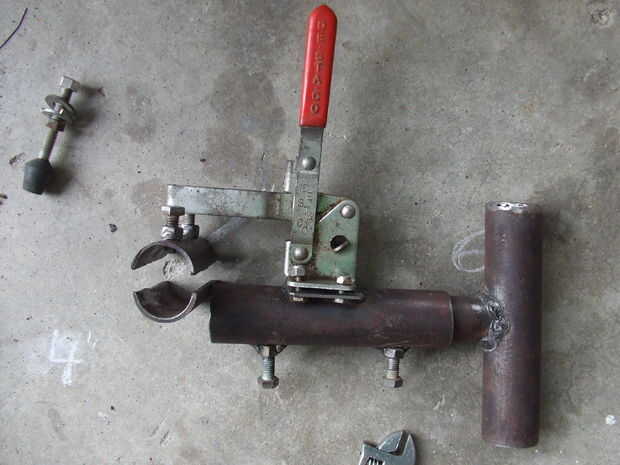

en la foto 4 de esta sección verás dos tornillos en la parte inferior de esta unidad. Estas son para ajustar el ángulo que desea la moto cuando te haciendo trabajar. Usé 2 3/8 x 1 "tornillo y tuerca. Perforado 2 agujeros de 3/8 a través de mi sección de tubo y soldar las tuercas de la pipa. Esta haciendo una gran manera de garantizar esta sección de la curva después de ajustar el ángulo de mi trabajo (un perno probablemente trabajaría pero solo me gusta 2 más respaldo
En pic 4 verás 2 tornillos utilizados en la misma forma en el lado de la abrazadera de la parte superior de la barra de montaje. Aquí estoy usando a ellos para Ajustadores para marcos de la bici de diverso tamaño.

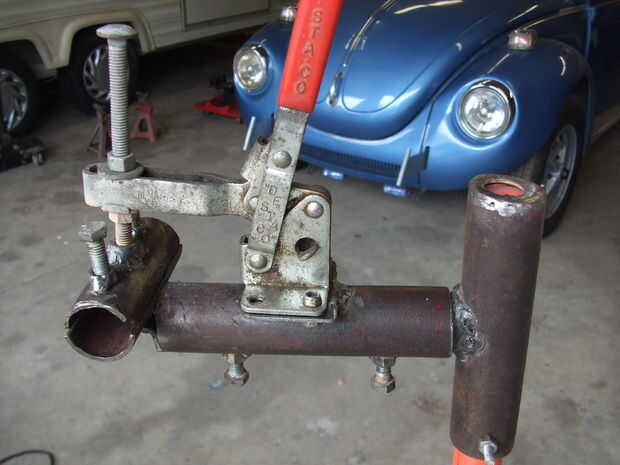

Enlace ajustable PIC 5 de la pinza a la pieza redonda de 1/2, que se usa para ajustar la tensión de la abrazadera para bicicleta. El perno escuchar parece un poco largo para el trabajo, pero encontré trabajó parrilla como un punto de espera al aplicar la pinza (como un punto de apretón de mi mano)
Yo debo pedir disculpas por mi soldaduras. son malos mirando. Me metía prisa para terminar a la parrilla en uso. Una vez el proyecto de bicicleta yo se volver y este lío de fijación. pero por ahora sólo tienen que hacer.
