Soporte de taladro iluminada de LED (1 / 4 paso)

Paso 1: Poner el circuito

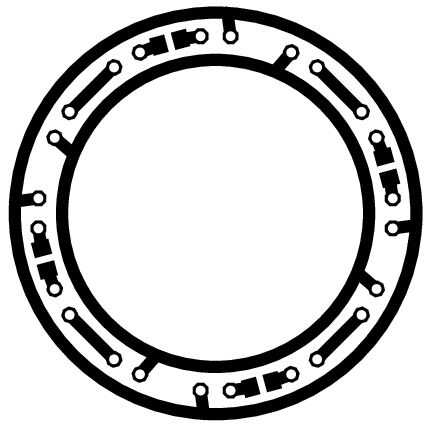

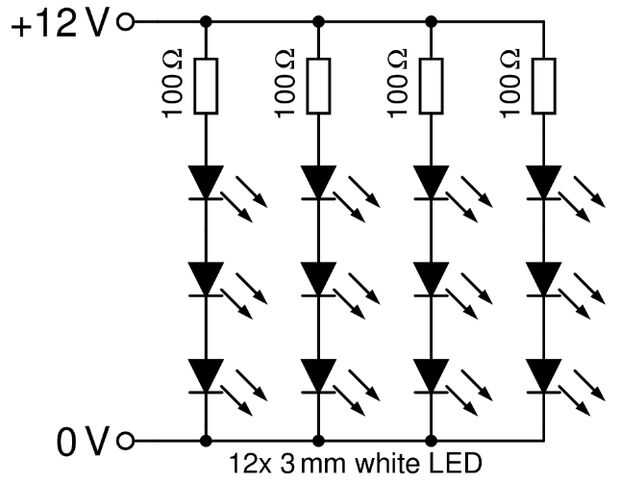

Basado en el diseño común de cintas de LED de 12V decidí utilizar segmentos de 3 LEDs blancos en serie con un resistor limitador actual y luego utilizar cuatro de estas secciones para cubrir un círculo completo. Diseñé la placa circular en la versión gratuita de Eagle de Cadsoft. En el archivo PDF encontrará una versión de la escala 1:1 de la disposición.

Usando 3mm blanco LEDs funcionando a alrededor de 20mA con una tensión de aproximadamente 3, 2V por LED da te deje el valor de la resistencia limitadora actual como R =(12V-3*3.2V)/20mA o aproximadamente de 100 ohm. Tuve que usar resistencias SMD debido al espacio limitado en el circuito, mientras que eligieron estándar 3 mm LEDs de taladro pasante porque llego a tener un gran stock de estos.
