Paso 4: Transferencia de tóner

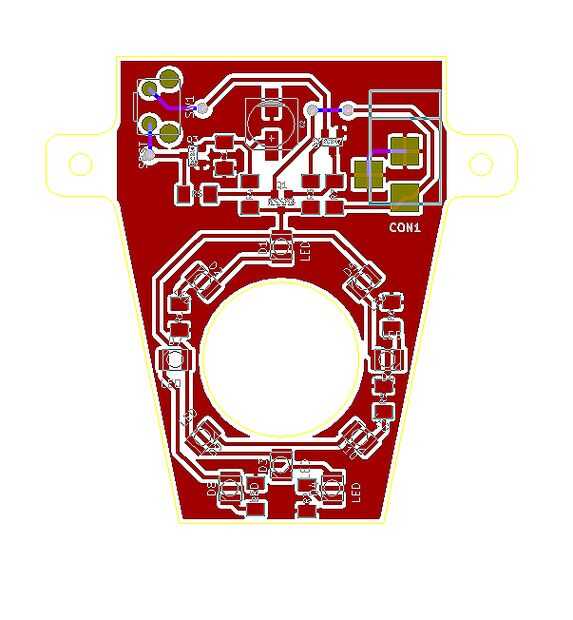

Una vez que tengas el esquema dibujado correctamente colocar componentes en el PCB. Archivo de GERBER de exportación y está listos para impresión.
Desarrollo mi tabla utilizando el método de transferencia de toner y Press-n-peel Blue PCB transferencia papel Film compró a dipmicro tienda en eBay:

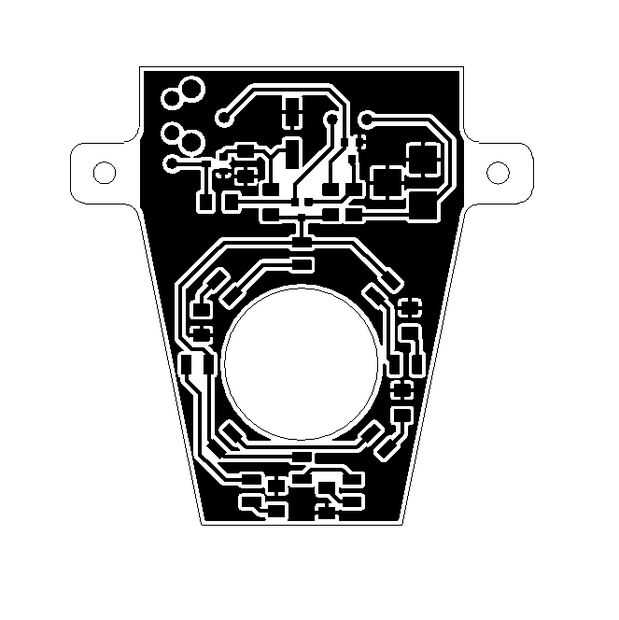

Primero imprimir el tablero en un papel normal y verificar dimensiones. Impresoras láser generalmente Inicio escala la impresión correctamente. Tuve que usar 1.05 para X y escala 1.04 para el eje Y para obtener las dimensiones del derecho impreso.
Una vez que las dimensiones son OK Press-n-peel papel en la impresora. Utilicé la capa superior de cobre. Si utiliza esta capa para el desarrollo de PCB que necesita al espejo antes de imprimir. KiCad tiene una opción para esto en el cuadro de diálogo Imprimir. Una vez que tengo mi patrón impreso corte el PCB a dimensiones de aproximadamente 1 cm más grande la Junta final. Limpie con lija de grano 600 y después frotar con acetona. No necesitas pasar mucho tiempo de limpieza. Yo generalmente arena y tablero limpio de este tamaño en pocos minutos.

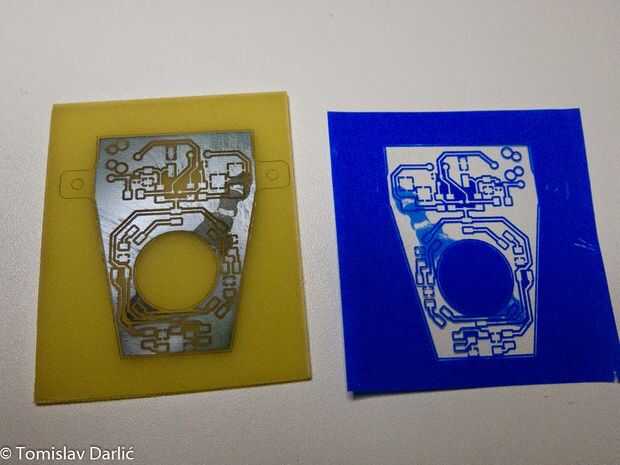

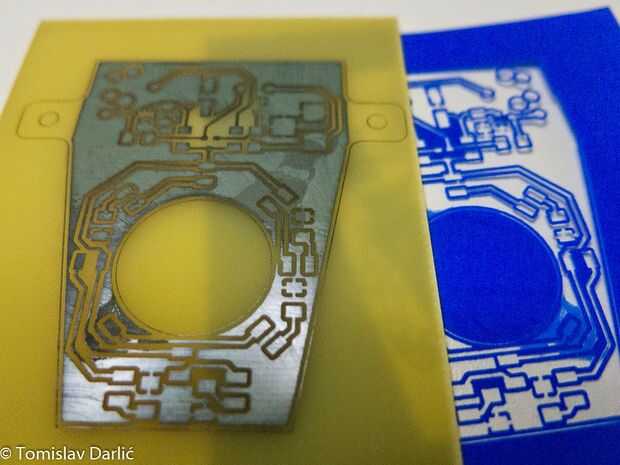

Una vez que la placa esté limpia y seca que no la toquen. Lugar sobre alfombrilla resistente al calor, colocar el papel impreso de Press-n-peel en él con patrón impreso tocar el cobre. Cubrir con una hoja de papel o toalla de papel y hierro en acrílico ajuste durante unos 3 minutos. Temperatura del hierro debe ser alrededor de 150 grados centígrados. En cualquier caso, verifique las instrucciones para su papel de transferencia de tóner. Si utiliza papel fotográfico necesita experimentar hasta obtener buenos resultados. Esta expedición sea demasiado complicado. Utilicé varios papeles de brillante de la foto y todos trabajaron bien.
