Paso 6: Preparación de patrón para la soldadura resiste

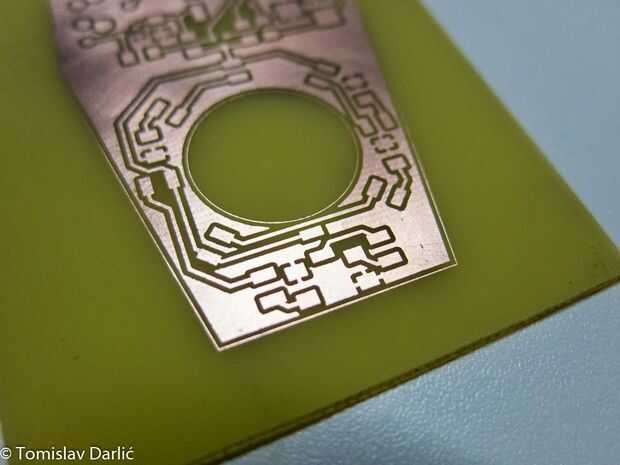

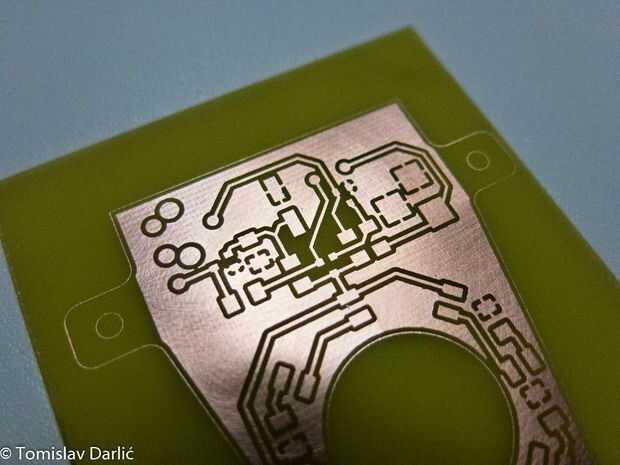

Cuando su tablero está limpio y si se graba correctamente puede resistir comienzo ahora preparándose para la soldadura.
Exportar archivo de GERBER de KiCad. Abierto GERBER ver programa KiCad e impresión soldadura resiste capa. He notado que el KiCad no exportar la resistencia de la soldadura para las pocas vias que he puesto en cobre de la parte inferior. No quería molestar con esto ahora. La próxima vez voy a intentar cambiar las propiedades de vias utilizada para que se vean en ambas capas.

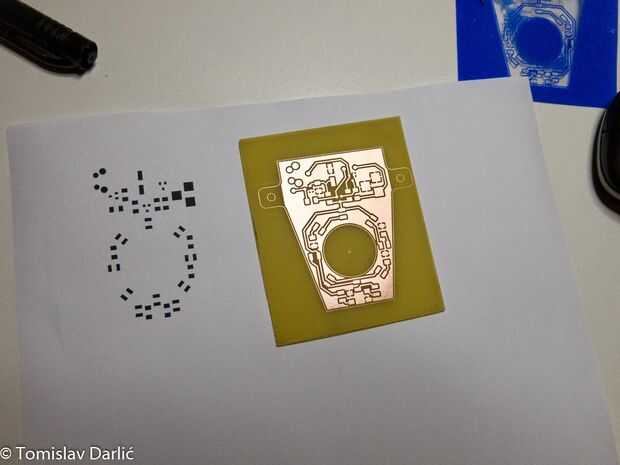

Imprimir su soldadura resistir patrón sobre un papel plano para comprobar es una perfecta coincidencia con tu PCB. Probablemente usted tendrá que aplicar escala de diálogo de impresión. Aquí he aplicado factores mismos que utilicé para la primera impresión sobre papel prensa-n-peel. En casa tengo la impresora Samsung Xpress M2022W y para A4 papel factores son X:1.05 y Y:1.04. Deberás encontrar factores correcto para su impresora. Por eso primero imprimir en un papel normal.

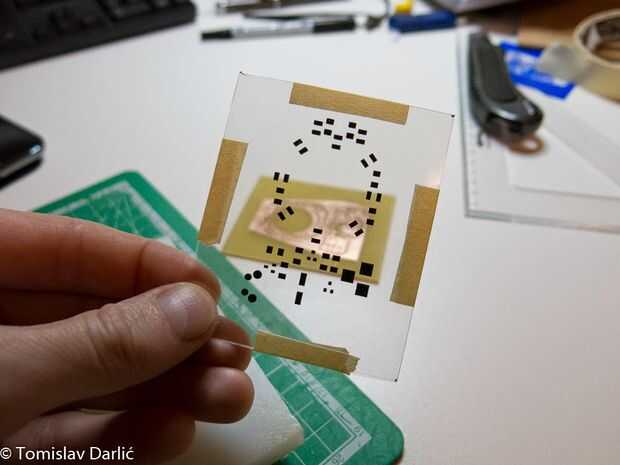

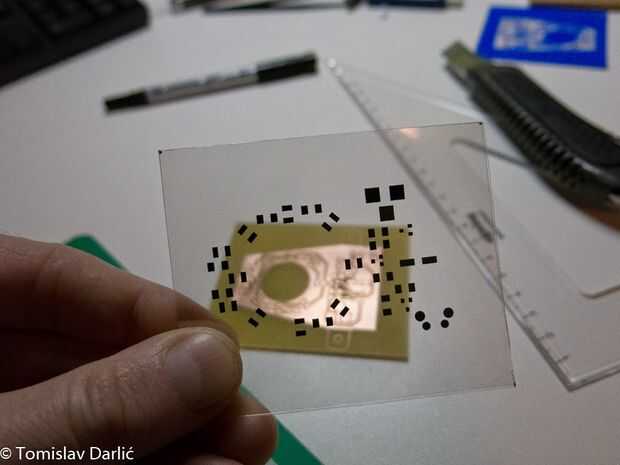

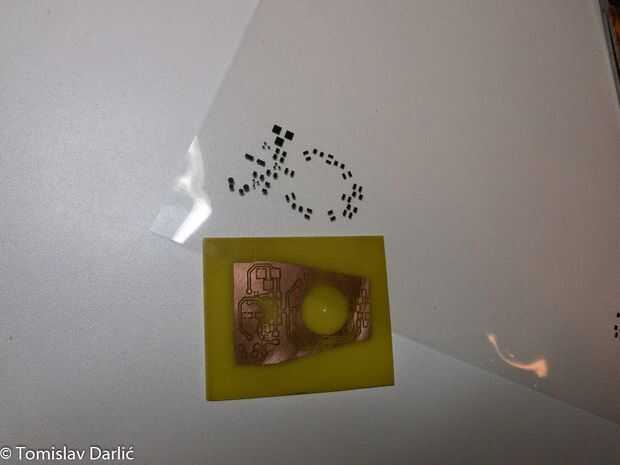

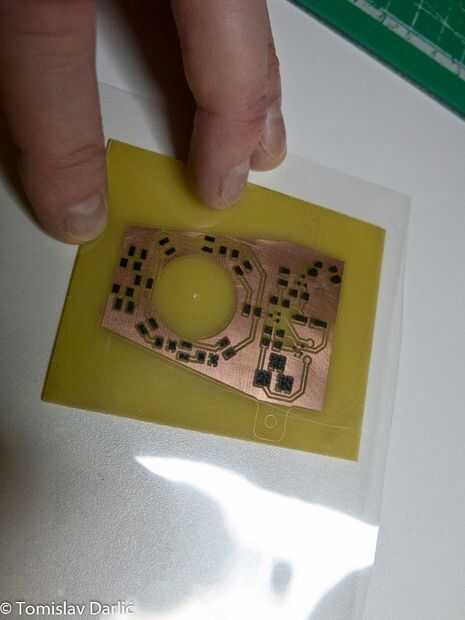

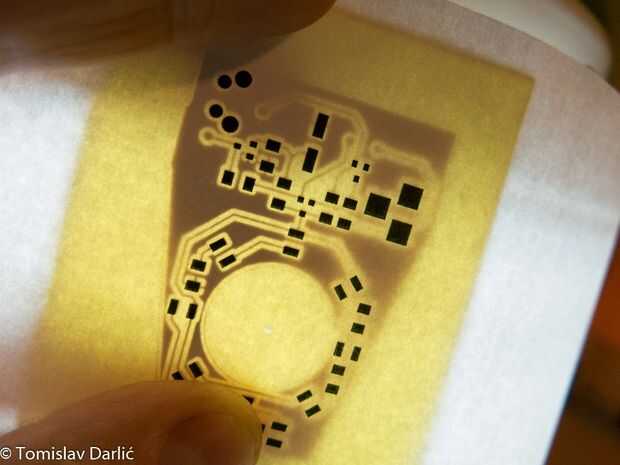

Una vez que los factores están bien poner la hoja de transparencia en la impresora e imprimir 2 copias de la soldadura resiste. Es otra vez la escala correcta. Si es cortar 2 patrones y pegarlos sobre la otra para mejor contraste.
