Paso 1: Diseño de la chimenea
Al iniciar este proyecto tenía una buena idea de qué quería esta chimenea y soporte para parecerse a. Basé mi diseño en una chimenea que personas usan para fuegos de leña en sus patios traseros. He utilizado programa de modelado en Rhinoceros 3D para diseñar y modelar las dos piezas; la chimenea y el titular.
* lápices de colores tienen un diámetro de un pelo menos de 3/8" y una altura de 3-5/8"

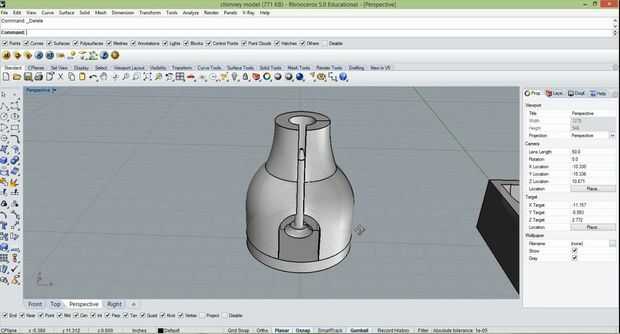

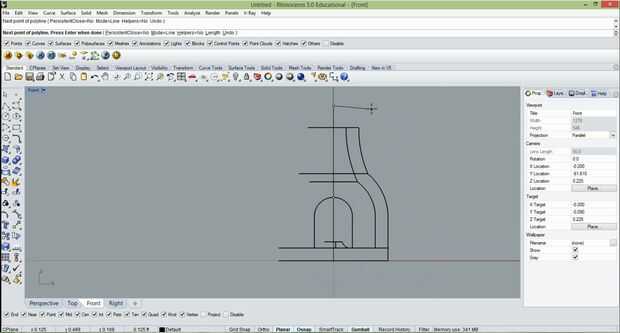

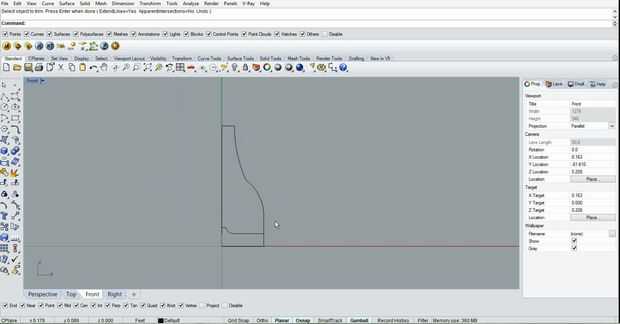

1.) la mitad del perfil de la titular y la chimenea de diseño. Dibujé el soporte con un orificio mitad del diámetro de la tiza, por lo que será el diámetro completo de la tiza cuando giraba. El agujero tenía paredes 1/4" alto para sostener la tiza como se ve en la segunda foto. Dio todo un espesor de 1/2". Es el espesor más pequeño que recomendaría para este elenco.

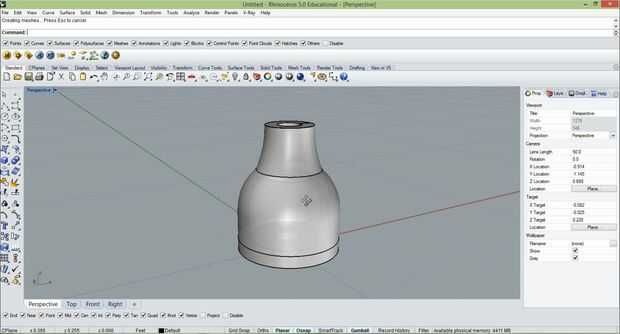

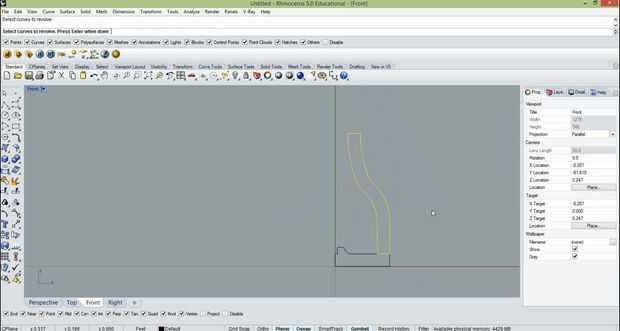

2.) A simple giran 360 grados alrededor del eje de centro le dará la forma básica de su chimenea y forma definitiva de su titular.

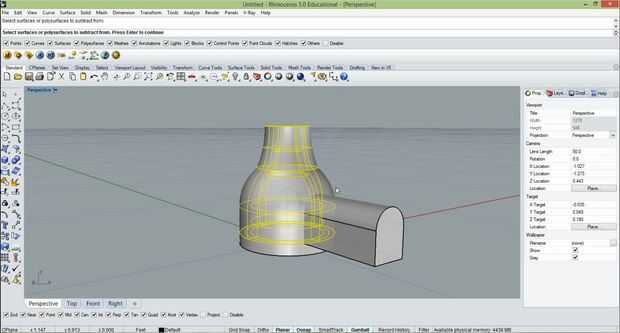

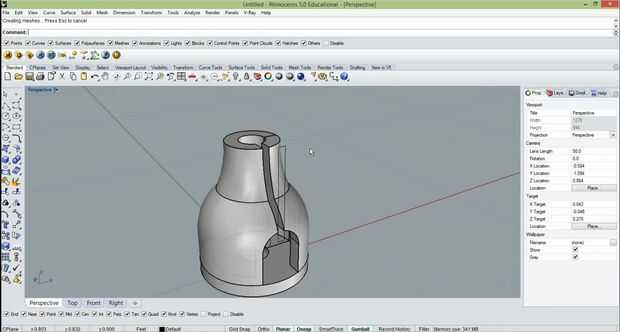

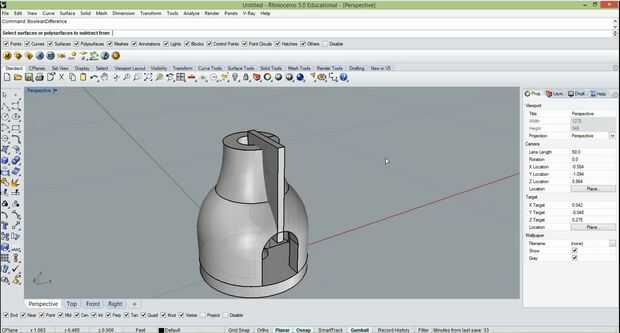

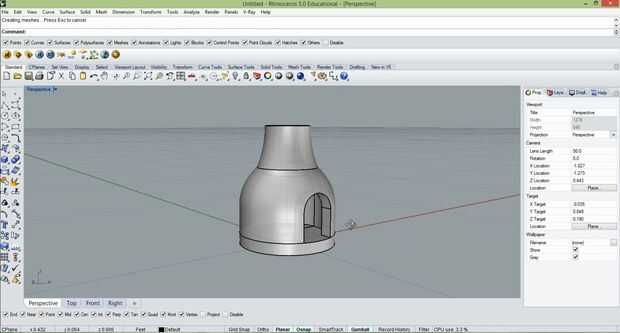

3.) quería hacer dos formas de ver la quema del creyón. Le di una abertura tradicional en la base como una chimenea exterior de madera y una ranura que es ligeramente más ancha que la tiza que el resto de la forma de la parte superior de la chimenea. Ambos se realizan con simples extrusiones operaciones Sustracción booleana . Esta parte del paso puede verse en los cuadros 4 a 8.
