Paso 2: Hacer que el archivo de la CNC
A continuación, he diseñado el molde restando el objeto diseñado de diferentes masas para obtener la inversa. Tenga en cuenta al diseñar el molde que la máquina CNC puede cortar entalladuras y el molde tendrá que hacerse en varias piezas. También tenga en cuenta que la espuma de aislamiento rígido es el material que va a estar molido y normalmente tiene un espesor de dos pulgadas. Esto significa que el molde no tiene piezas que cortan más de dos pulgadas.

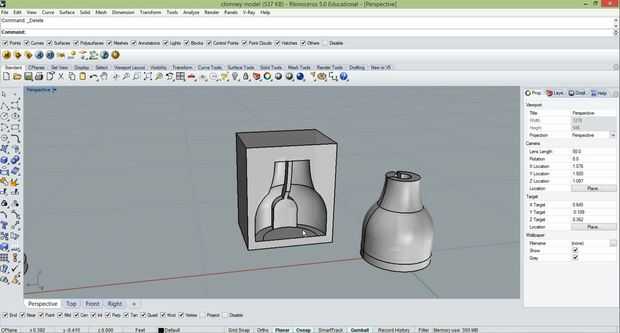

1.) la parte exterior del molde para la chimenea se diseñará en dos piezas para evitar cortes y para el molde fácil montaje y desmontaje. Me aseguré que tenía de un lado del molde inverso de los orificios de centrado en él como se ve en la segunda foto.

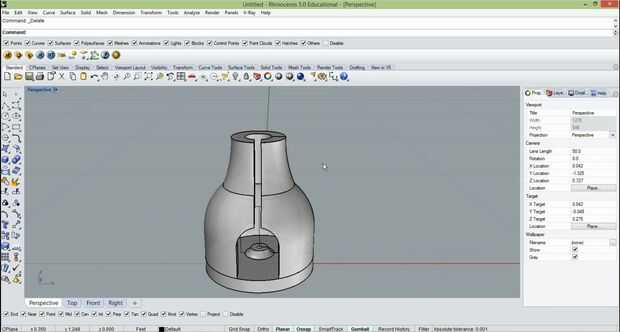

2.) para asegurarse de que el objeto es hueco al lanzarlo, hacer que un objeto que llena el interior de la chimenea girando dentro contorno. Dividir este objeto en la mitad por lo que se puede cortar en la CNC y luego se pegan más adelante antes de fundición
3.) el soporte se echa como una pieza separada. El molde se hace restando sólo el objeto de una masa para obtener la inversa

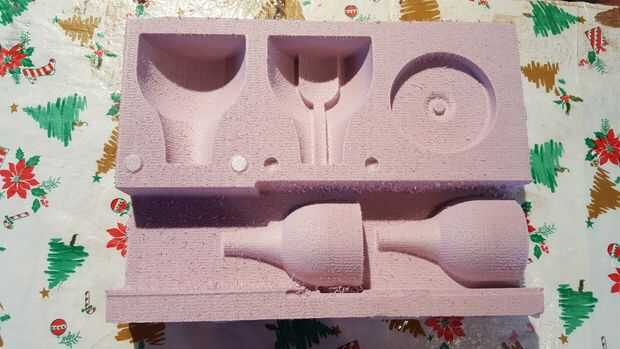

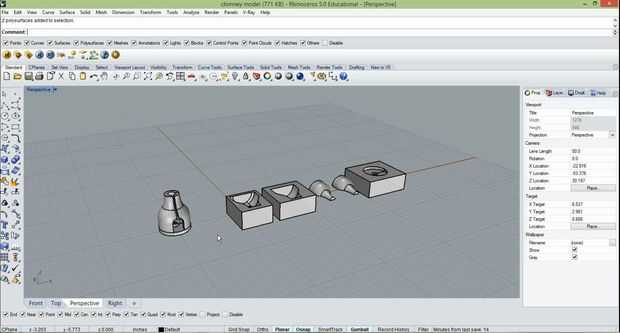

La tercera imagen muestra todas las piezas del molde 3D modelado y listo para ser molido en la máquina CNC. Hay 5 piezas en total. 4 piezas para la chimenea y de una sola pieza para el titular. La imagen final muestra la espuma molida que se utilizarán en el proceso de fundición.
