Paso 6: Diseño crayón fresa

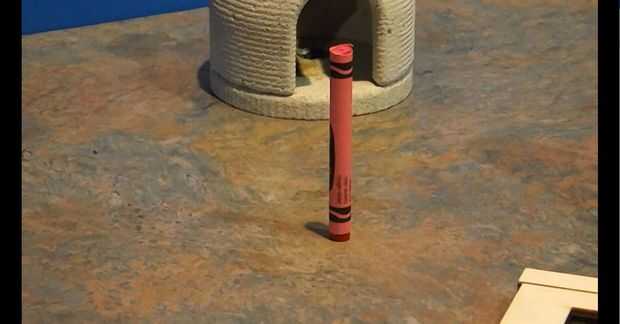

La manera que las luces de Crayola es como una vela al revés. La cera está en el interior y el exterior trabajos de papel como la mecha. Así que para que funcione, el pedazo grande de cera en la parte superior de la que se suele dibuja con tiza debe cortarse para encender fácilmente el papel. Puede utilizar un cuchillo de algún tipo para cortarlo pero me decidí a inventar un artilugio que fácilmente le corte la parte superior de la tiza. Especie de se asemeja a un cortador de puros.

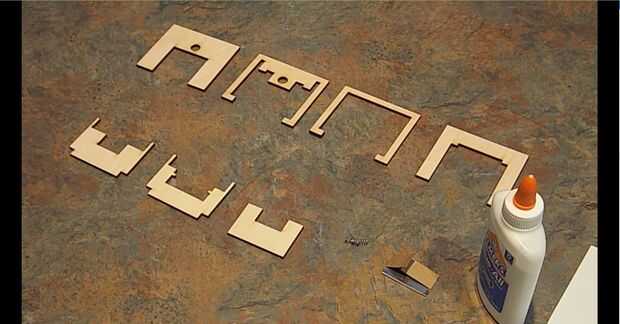

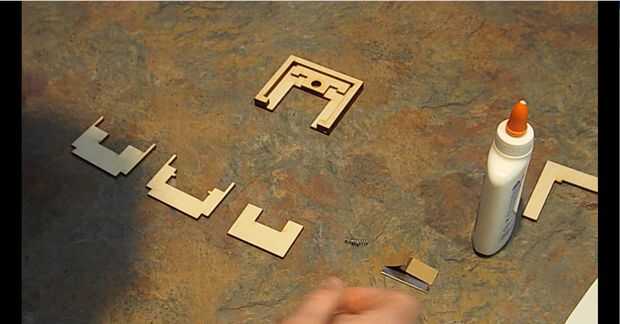

1.) basado mi diseño en una hoja de afeitar y 1/8 madera contrachapada piezas rectas que se podrían apilar para crear las dos secciones de la herramienta de corte.

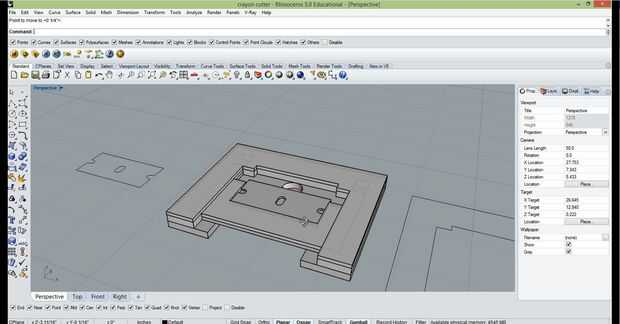

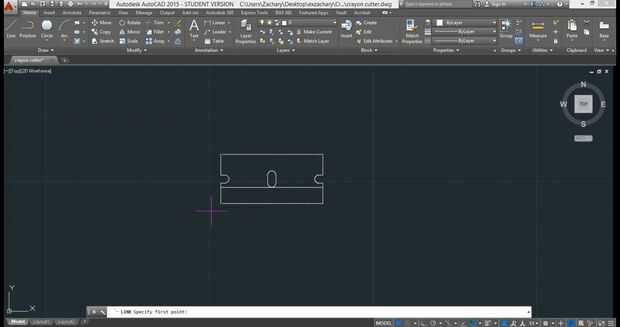

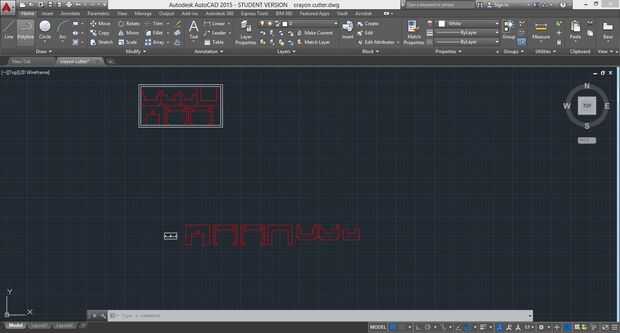

2.) primer diseño elaborar tus piezas en Autocad para hacer un laser corte archivo. Entonces para asegurarse de que su diseño funciona en 3 dimensiones, tomar el archivo de Autocad y abrir en Rhinoceros y rápidamente del modelo para ver que no hay ningún problema. La segunda imagen es el lase completa corte de archivo que se utiliza para cortar madera contrachapada de 1/8".

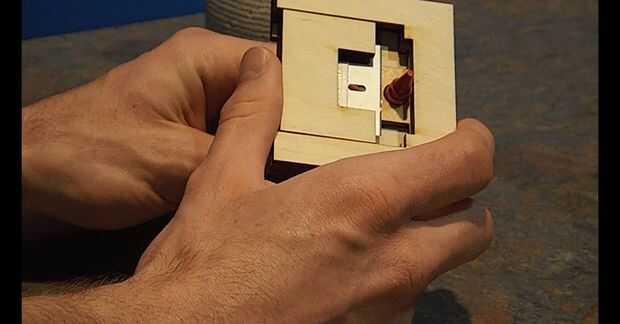

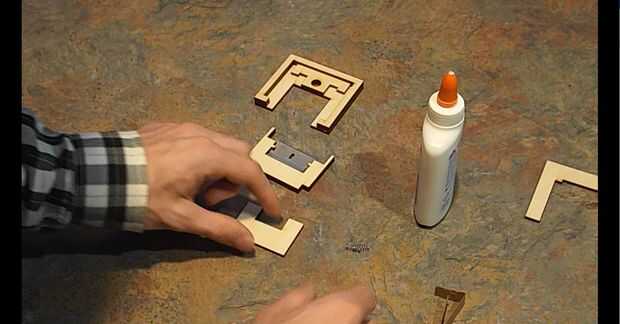

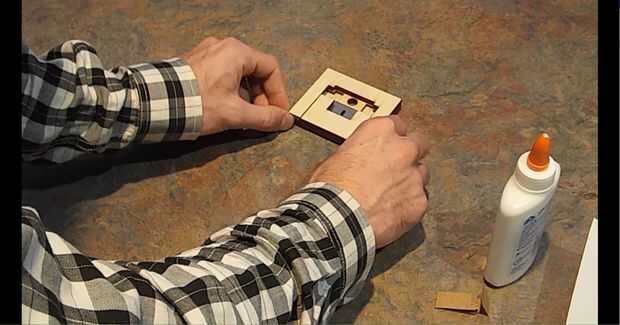

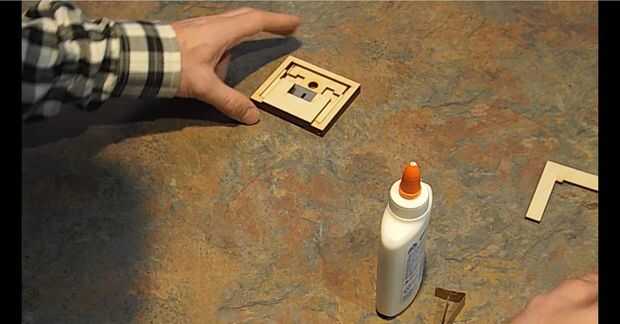

3.) el corte se hace en 2 secciones; un lado sostiene la tiza con un agujero sólo lo suficientemente grande como para caber la tiza, como se ve en la imagen 5, y el otro lado tiene la hoja de afeitar que se mueve a través del orificio, como se ve en la imagen 6. Entre estas dos piezas interior le puse resortes que tomé de lápices mecánicos para empujar contra las piezas que sujeta la maquinilla de afeitar, como se ve en la imagen 7. La imagen 8 muestra cómo todo está cubierto por lo que permanece como un objeto. Montar las piezas con cuidado para que las piezas se deslicen fácilmente. Utilice pegamento blanco un poco para permitir a la fácil manipulación al poner juntos en lugar de pegamento que mantendrá al instante.

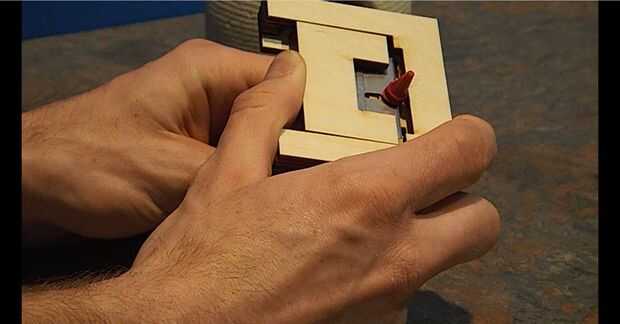

Se puede ver cómo todo esto funciona en las imágenes 9, 10 y 11.
