Soporte engranaje planetario vino (3 / 6 paso)

Paso 3: Engranajes del planeta

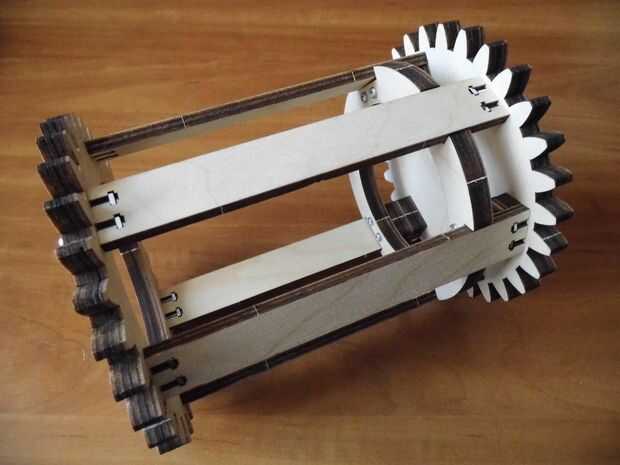

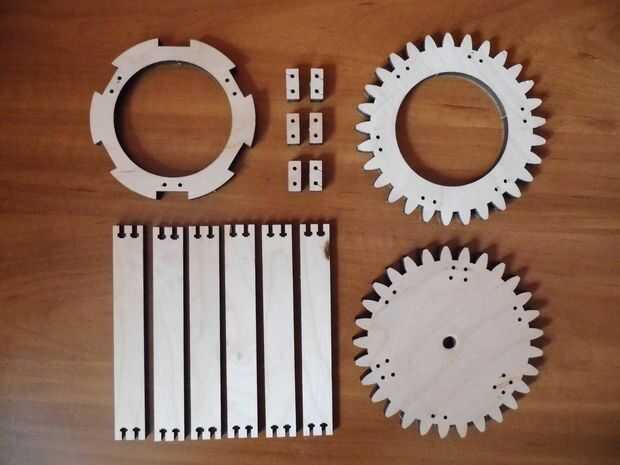

De referencia: los tres engranajes grandes que vinos se llaman "planetas" y engranaje central se llama "sol". Planetas giran alrededor del sol. Pluto - lo sentimos, usted no es un planeta más, no se incluyen aquí ;-)

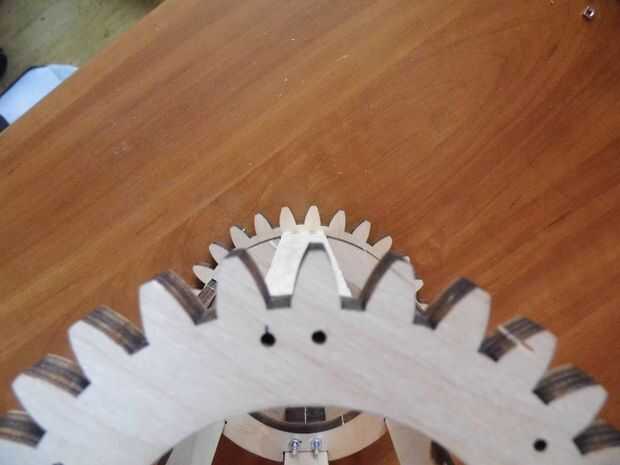

¡ Importante! Asegúrese de que la delanteros y traseros engranajes estén alineados entre sí. Hay 5 maneras de conectarlos mal y sólo uno para hacerlo correcto. Para que sea derecho pone frontal y trasera engranajes lugar uno encima del otro para que estén alineados los dientes y orificios de 3 mm. En cada equipo hay un orificio que tiene una pequeña marca, mientras que el montaje sólo tiene que colocarlos marcados los agujeros en la misma posición.

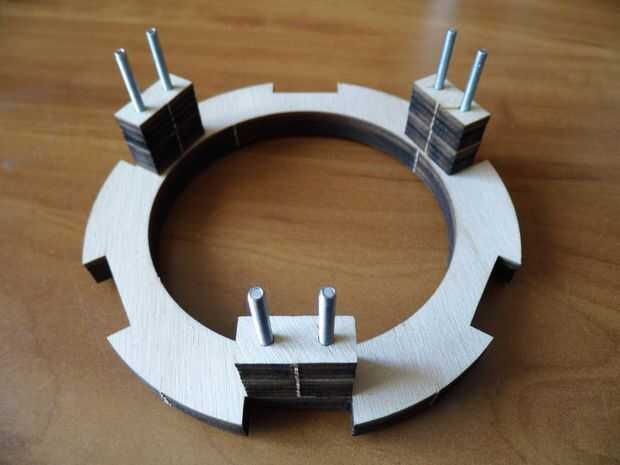

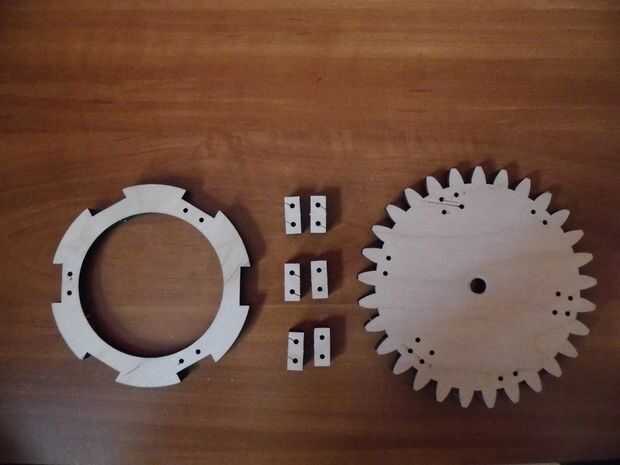

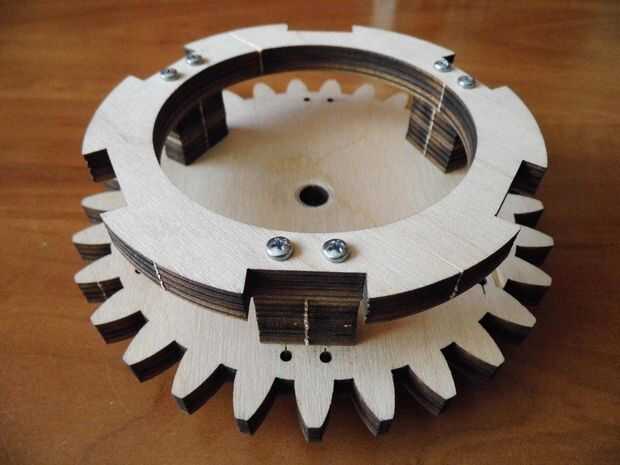

Fije el anillo más pequeño en el engranaje trasero primero agregar el engranaje delantero.

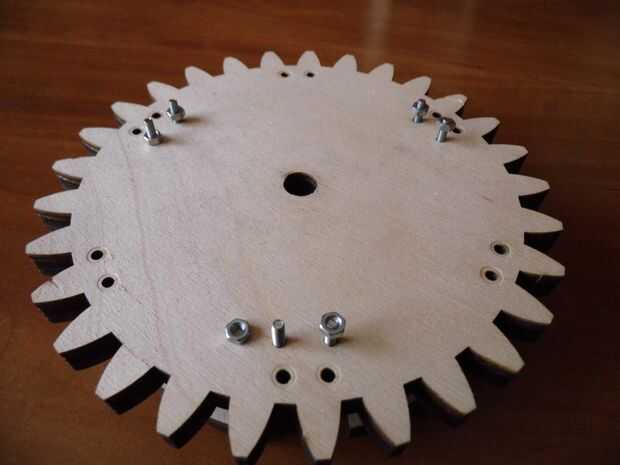

Para unirse a engranajes juntos utilizan tornillos de 20mm M3. Para el anillo más pequeño utilice tornillos de 50mm M3.

3 todos los planetas son idénticos así que repetir este paso 3 veces.
