Paso 1: El circuito
La configuración de la ESP8266 usando el IDE de Arduino está bien documentada, por lo que no

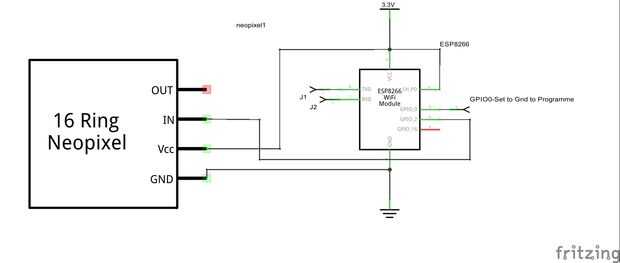

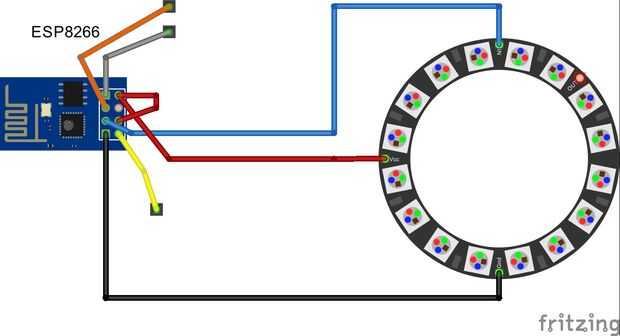

entrar en ello aquí. Inicialmente se utilizó una placa de desarrollo ESP8266, pero cambió rápidamente a la menor costo ESP-01' que expone ocho pines. Arriba se muestra el diagrama de cableado.
Para asegurarse de que existe un buen ajuste de la ESP en el soporte 3d, desoldar las patillas y por el EP8266 basado en el diagrama de cableado.
Durante la programación de la ESP, el pin de GPIO0 necesita temporalmente estar conectado a tierra, por lo que uno de los pasadores en la parte delantera de la placa de circuito para hacer este fácil acceso resoldered.
En la fotografía final se pueden ver dos pares de cables, un par es para alimentación externa y el segundo par es temporal para conectar el programador serial.
