Estaba principalmente motivado a hacerlo porque quería diseñar algo muy sencillo para mi primer proyecto en el ranurador del CNC de ShopBot. (¡ Hice en TechShop! techshop.ws) quería centrarse en aprender a usar la máquina en lugar de conseguir empantanado un proyecto complicado.

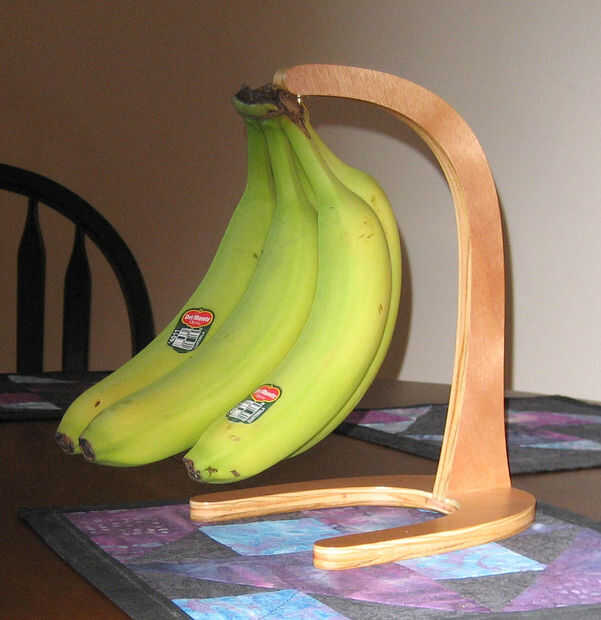

Este soporte de plátano consta de sólo dos piezas de madera contrachapada de corte CNC. Además, necesita una #5 tornillo para madera cabeza plana 1" de largo, gancho de una latón taza, pegamento para madera y madera opcional acabado de su elección.
Corte las dos piezas de madera de media pulgada (0.45" nominal) madera contrachapada u otros valores de la hoja. He utilizado planchas de madera caoba que tenía en mano, pero podría funcionar casi cualquier tipo de madera. Se incluyen los vectores en .eps y formatos de Corel Draw. Si usted usa madera que no es del mismo grosor que la mía, usted necesitará ajustar la anchura de la cavidad donde encaja el brazo en la base, que es el rectángulo en base.eps o base.cdr. Hacer el corte con el fin de molino 1/8" o menores, con el fin de poder cortar el agujero de diámetro 1/8". Todos los vectores se cortan todo el camino a través de la madera, excepto el bolsillo rectangular, que se corta a una profundidad de 0.125" debajo de la superficie.
Lije las piezas para eliminar cualquier fichas que agregó durante el proceso de CAM. Encajar la parte inferior del brazo en el bolsillo en la base y sujete firmemente, asegurándose de que el brazo quede perpendicular a la base. Entonces, usando la base como una guía, perfore un 3/32" orificio piloto para arriba a través del orificio en la base y en el brazo. Avellanar la parte inferior del orificio de la base de una cabeza de tornillo de 1/4". También Perfore un orificio piloto de 1/16" en el final del brazo, para el gancho de la taza.
Aplicar pegamento de madera en el interior del bolsillo de... Inserte el brazo e instale un tornillo #5, apretar para sujetar firmemente las piezas. Desplegar parcialmente un medio gancho de taza grande, que tiene una forma agradable y tendrá en cuenta los plátanos. Atornille el gancho de taza en el brazo.
Después de que el pegamento esté seco, dar el soporte de plátano entero un lijado fino y acabado según sus gustos y decoración. Pensé que parecía aceptar con madera básica. Sin embargo, puesto que iba a ser en la cocina donde pueda entrar en contacto con humedad, decidí hacerla impermeable dándole un par de capas de acabado poliuretano.
