Este soporte de bobinas del filamento de impresión 3D está diseñado para ser totalmente 3D impreso sin necesidad de pegamento o sujetadores adicionales. Todas las piezas pueden ser impresos en 3D en la mayoría de las impresoras 3D con volumen de acumulación de 150 x 150 x 113 mm o mayor.

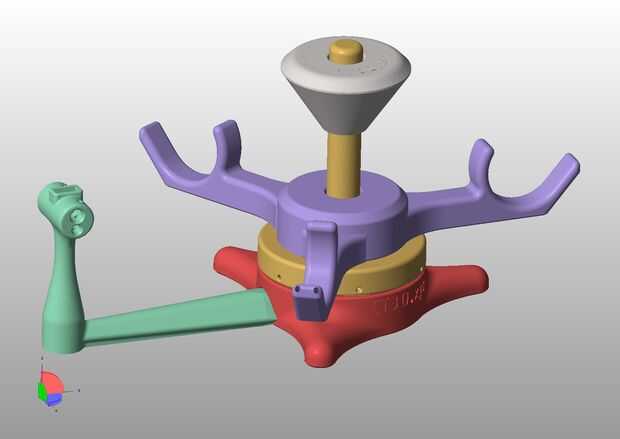

El eje gira sobre sus propias ruedas rodillo pequeño que caben en una pista circular en la parte superior del soporte de la base. Un brazo para sostener un tubo de guía filamento puede insertarse en la base. En el punto donde el filamento entra en el tubo hay un bolsillo en el cual puede insertarse un pequeño trozo de esponja. Su propósito es limpiar cualquier polvo del filamento y también lubricar la superficie para minimizar la fricción y así la tensión en el motor de la extrusora.
Los largueros del diámetro del eje es fina suficiente (16 mm) para los tamaños más pequeños comunes de carrete. Bobinas más grandes con un diámetro de hasta 62 mm de axel pueden utilizarse en este soporte de carrete. Los carretes se guardan en lugar y centrados a través de un cono de bloqueo.
Un accesorio para sostener el filamento de la bobina de menos bobinas con tres extensiones de garra hace este portacarretes compatible con flojos longitudes del filamento como Laywood, Laybrick, etc..
Adjunto en este instructable son todos individuales STL los archivos necesarios para construir este soporte de carrete. También se suministran dos placas de construcción completa. Uno adapta a las impresoras 3D MakerBot Replicator y el otro adapta a la mayoría impresoras 3D RepRap con un tamaño de construcción de 200 x 200 mm o más grandes.
Características
- Completamente 3D imprimibles (artículos extra ni sujetadores necesitan)
- Se adapta a los carretes con un diámetro interior entre 16 y 62 mm
- Base siempre se apoya constantemente en sus tres pies
- Eje gira suavemente sobre sus ruedas de rodillos
- Base puede sostener un brazo firme para sostener el tubo de guía de filamento
- Tubo guía puede insertarse desde ambas direcciones (rotación en sentido antihorario)
- Filtro integrado limpia y lubrica el filamento
- Cono de bloqueo automáticamente centra y fija carretes
