Soporte para Monitor Triple varifocal (1 / 10 paso)

Paso 1: materiales

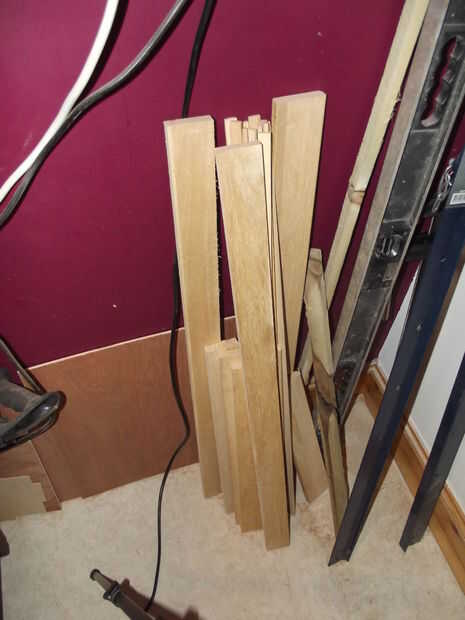

El soporte de monitor fue construido, como muchos proyecto debe ser, con materiales que tenía a mintiendo acerca de. La madera que utilicé era listones de la cama de pino de una cama vieja. Son aproximadamente 15 mm de espesor y 60 mm de ancho con diferentes metros de longitud aproximadamente 6 en total. Esta es, probablemente, las dimensiones mínimas que se puede utilizar sin comprometer la resistencia y la sag.

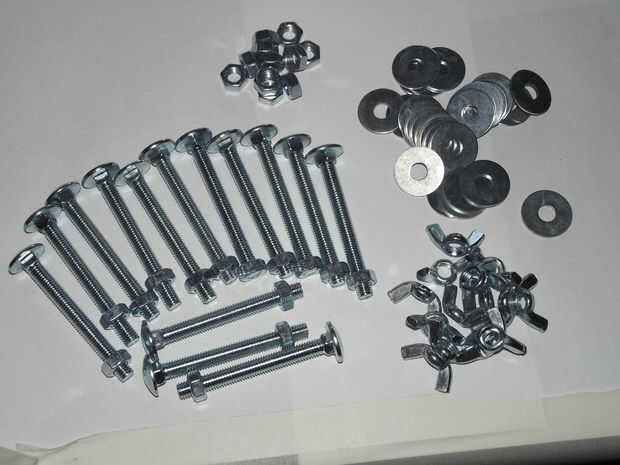

He usado 14 M8 x 80mm pernos de coche, aproximadamente 40 arandelas M8, 14 tuercas de mariposa y varias tuercas de M8. Esto costaría aproximadamente £6,00 en su ferretería local.

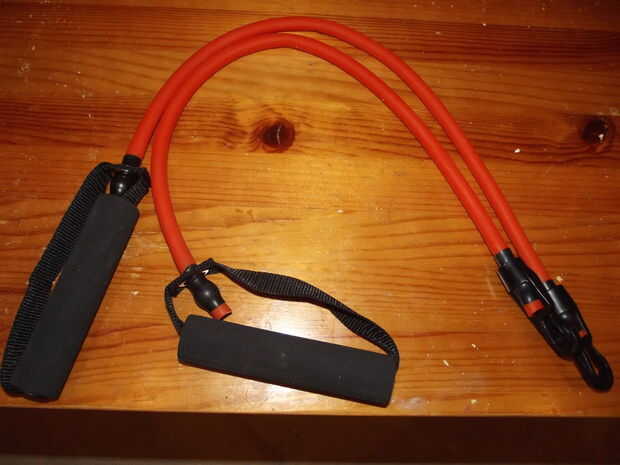

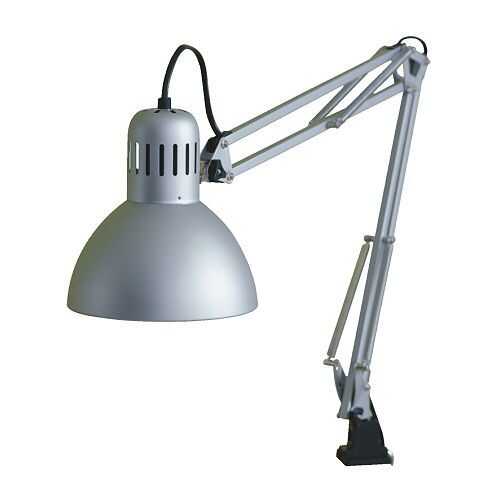

El vino de naranja de cintas elásticas de un tirón para arriba la barra comprado pero estoy seguro de que usted puede encontrar un material equivalente para actuar como un resorte como una cuerda del amortiguador auxiliar. La idea surgió de mi lámpara de trabajo. Tiene 4 tramos de metal en 4 pivotes para hacer un paralelogramo, hay un manantial diagonalmente a través de la estructura. Como la luz se tira en su lugar que se aumentó la fuerza hacia abajo, se ve compensado por el resorte resiste la deformación del paralelogramo. He incorporado esta característica en mi diseño.

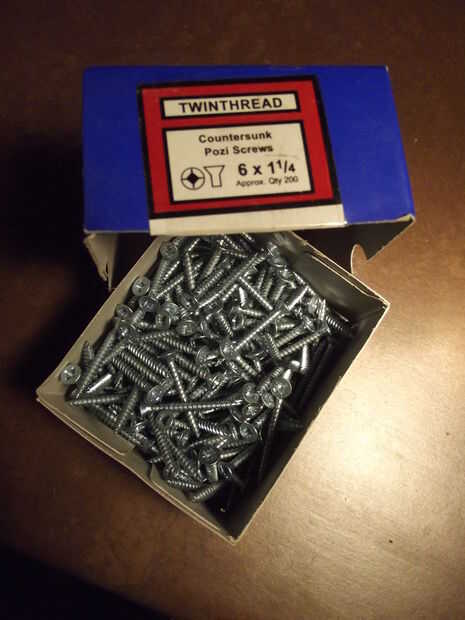

Los componentes principales se ponen junto con los tornillos M8 de entrenador pero la base y la suspensión se atornillan con tornillos para madera cabeza fresada de 30 mm.

He utilizado diversas herramientas a lo largo de la construcción y destaco lo y cómo utiliza en cada paso.
