Soporte para Monitor Triple varifocal (3 / 10 paso)

Paso 3: Adaptación de montaje de monitor

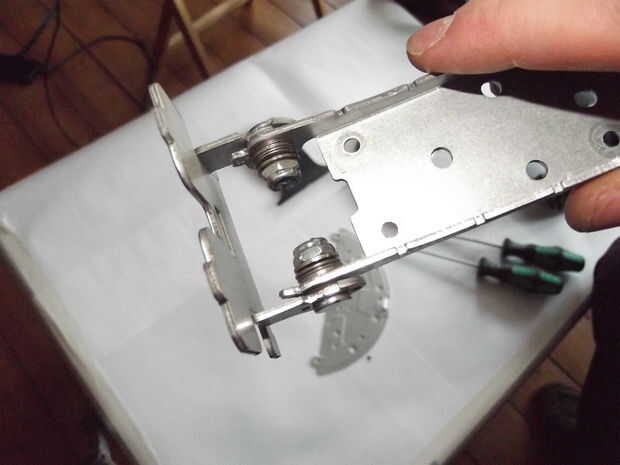

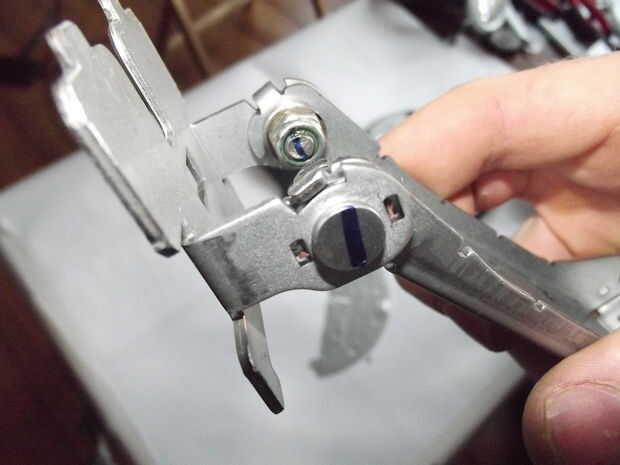

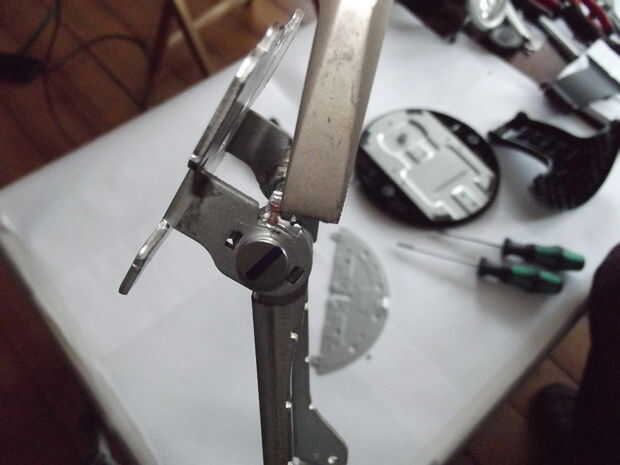

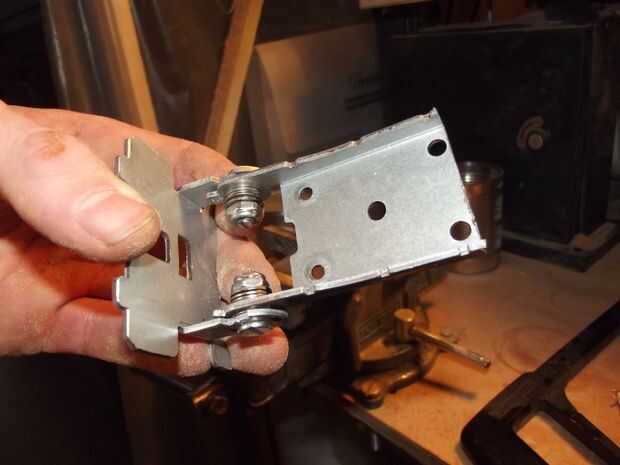

La montura de metal monitor tiene las lengüetas en las ranuras para restringir su movimiento hacia atrás y hacia adelante. Para montar las fichas tienen que doblar de la carretera. Para ello solía un juego de alicates de palanca de la forma, se muestra en la segunda foto. Cuando las pestañas han sido dobladas de la montura puede tensos hacia fuera.

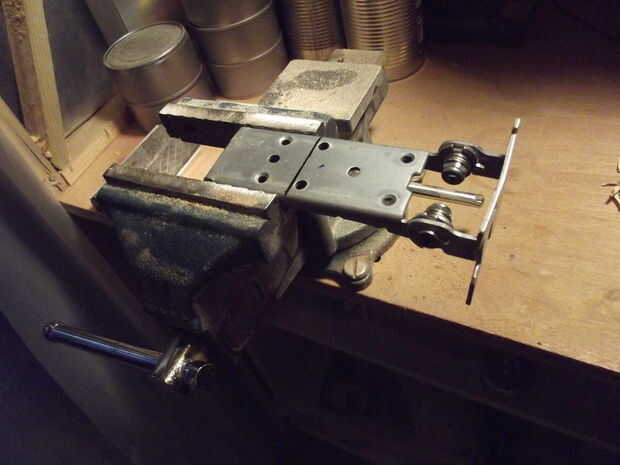

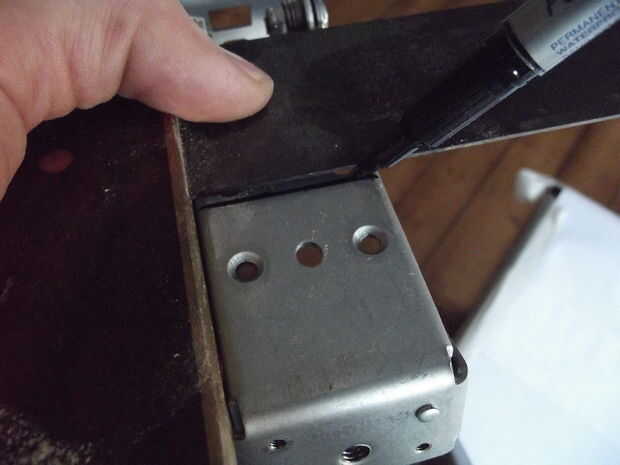

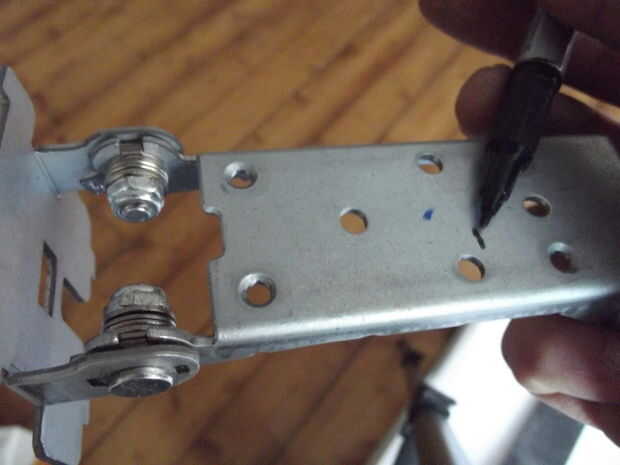

Luego mide 60 mm (el ancho de la madera) desde el punto de pivote y hace una marca con un marcador. Luego dibujó una línea de corte utilizando un cuadrado de precisión y sujeta en el tornillo de banco para cortar. Nota en la foto he hecho que la línea a cortar es tan cerca del vicio de la quijada como sea posible para reducir la vibración al cortar.

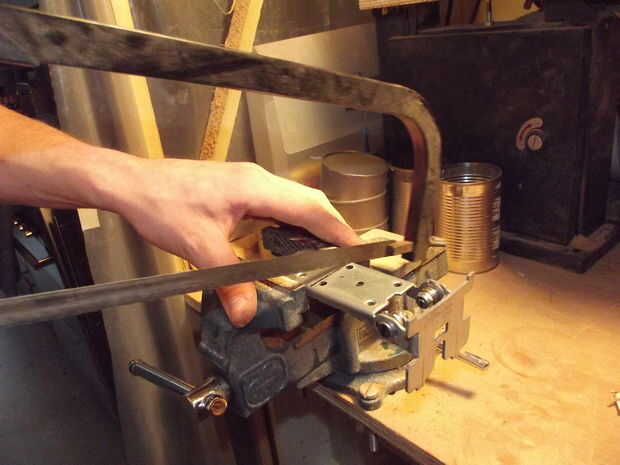

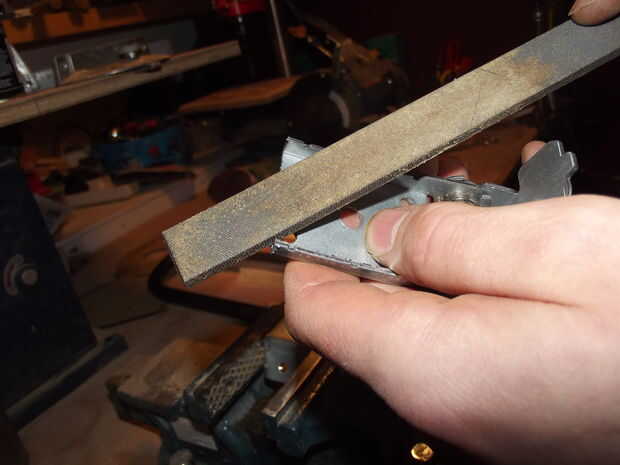

Usé una sierra para metales para cortar el exceso de material, pero si tienes una amoladora será mucho más rápido. Una vez cortadas es una buena idea utilizar un archivo y quite cualquier borde filoso a la izquierda después del corte.

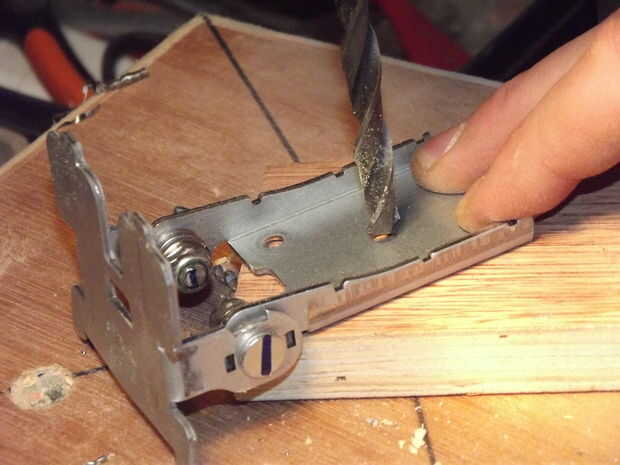

Debe perforarse permitir que un agujero de 8 mm de los pernos de montaje de los soportes a la estructura de madera con la M8. En los soportes aquí ya había un agujero que podría ampliarse. Si no hay que tendrás que medir y marcar el centro antes de usar un taladro más pequeño para hacer un agujero piloto. Una vez que tenga un agujero piloto se puede entonces perforar hacia fuera a 8 mm. Tengo un taladro de prensa pequeña pero sería un taladro de mano para el trabajo fino.
