Soporte para Monitor Triple varifocal (4 / 10 paso)

Paso 4: Construcción de bisagras de soporte

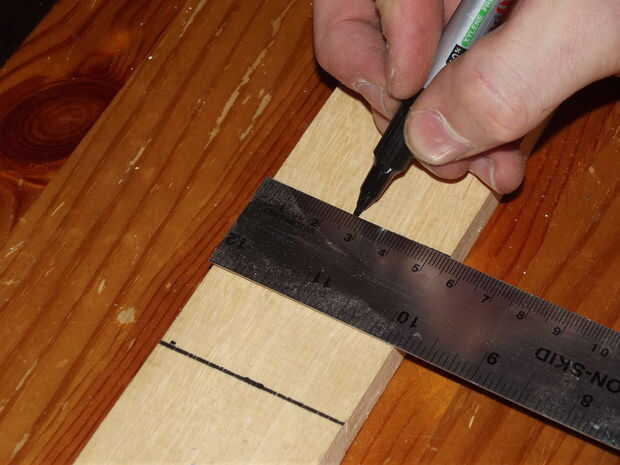

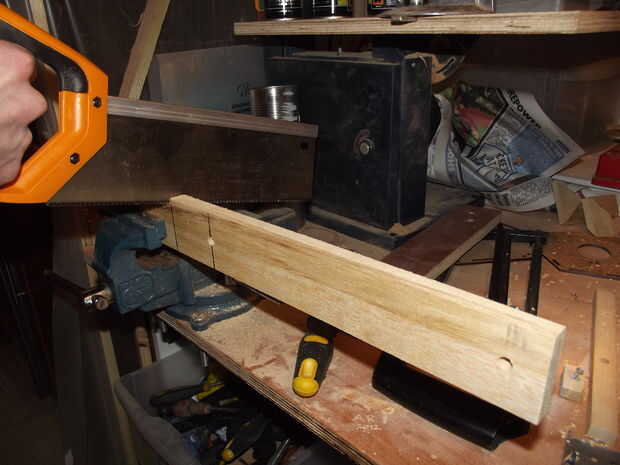

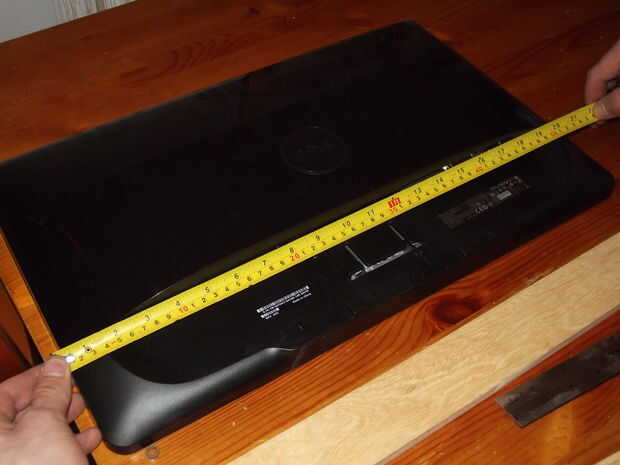

Cuando hacer las bisagras de madera los tamaños no eran predeterminados pero como yo estaba construyendo. Cada monitor fue 520 mm de ancho. Para las piezas de la bisagra de lado les hice 260 mm más dos veces el ancho de la madera (380 mm). He medido y había marcada la línea con un cuadrado antes de la pieza de sujeción en el vicio. Usando una espiga Sierra que corté la pieza a la medida. Este diseño requiere 4 piezas como esta.

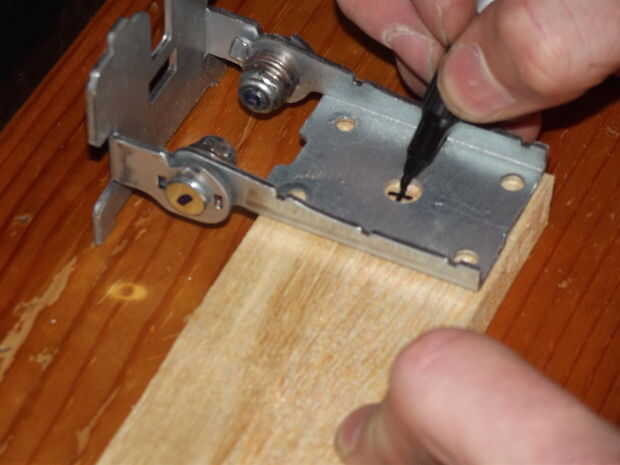

Cuando las piezas eran cortadas al tamaño solía del soporte metálico adaptado del soporte para monitor marca donde agujeros tienen que ser cortado para los pernos. Usé el taladro con una broca de 8 mm en él otra vez.

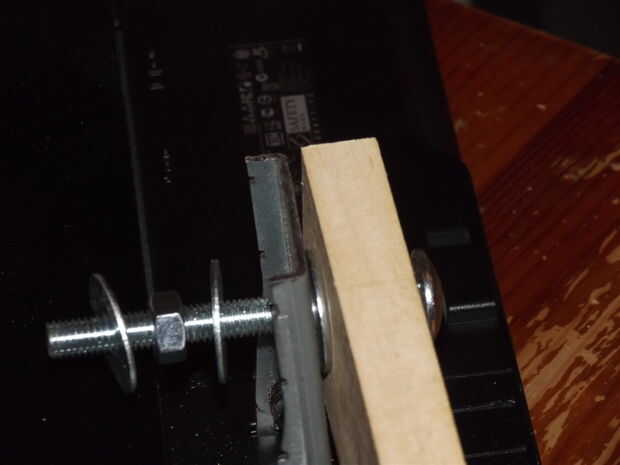

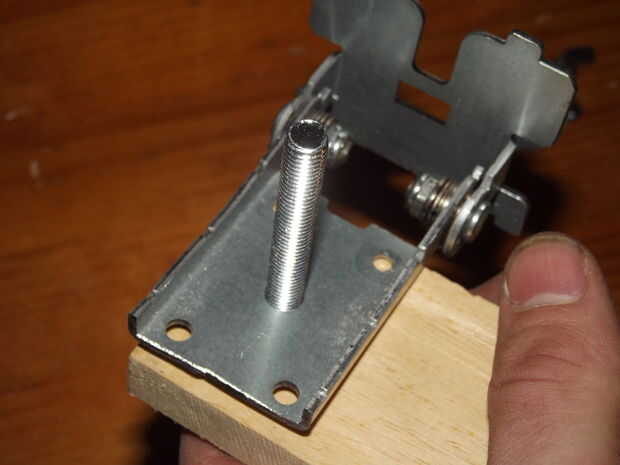

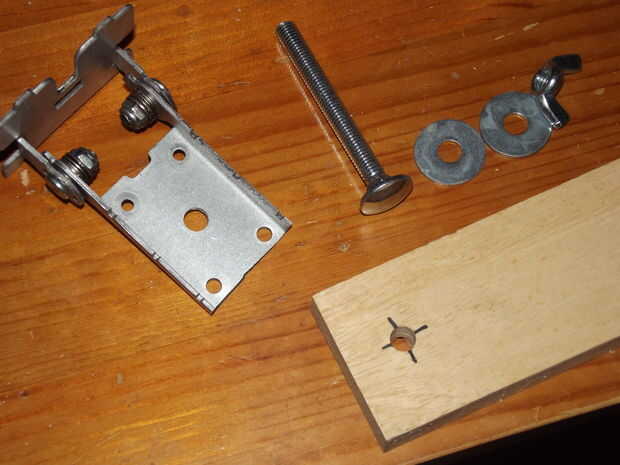

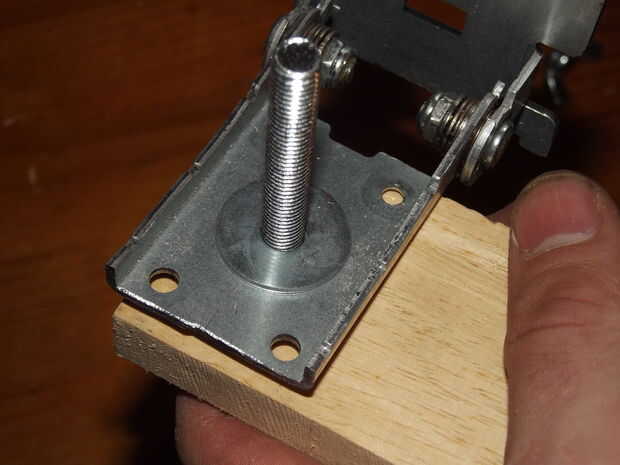

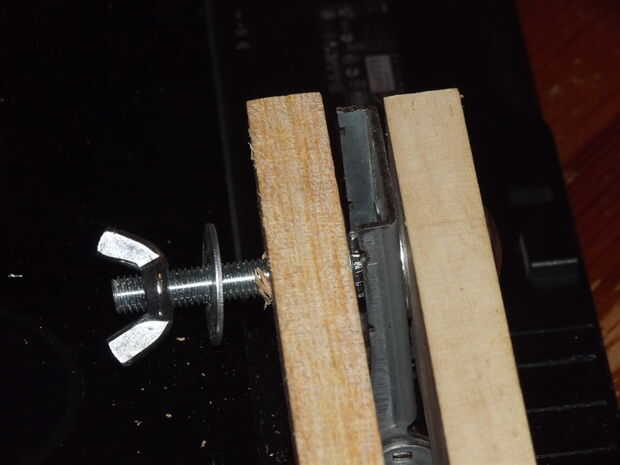

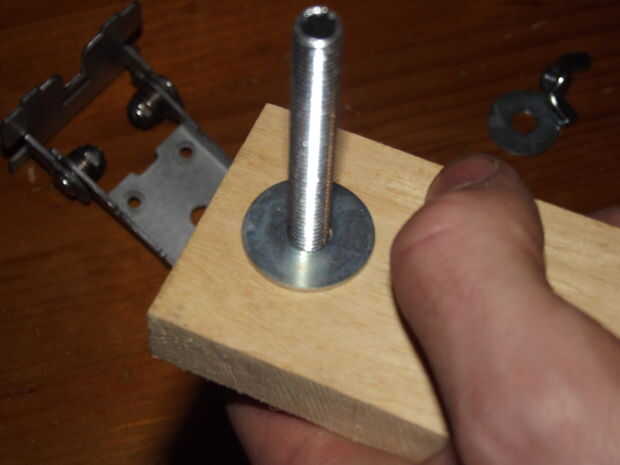

Colocar las piezas de la bisagra de madera para el soporte adaptado se hace en un cierto orden. El perno va en la madera con una arandela en la parte superior y soporte de metal se coloca sobre la lavadora con una tuerca para mantenerlo en su lugar. Apretando la tuerca puede presionar y apriete el tornillo en la madera de entrenador. Encima de la tuerca puse otra arandela y otra pieza de la bisagra con una arandela y finalmente una tuerca de mariposa para fijarla.

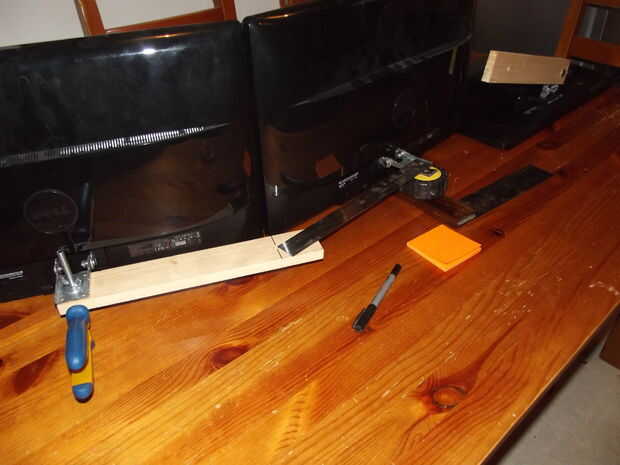

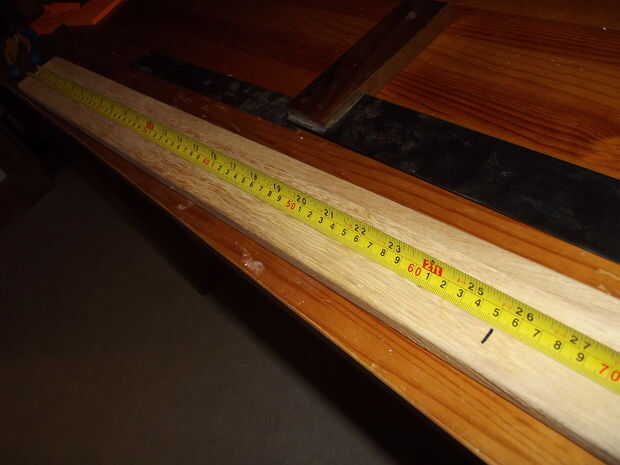

Con la sección de la bisagra segura configurar los tres monitores para medir un ángulo y la longitud requerida del montaje del centro de las piezas de la bisagra. Como se puede ver en la última foto que determina el tamaño de este colocando una regla en lugar de la madera. De pivote de centro el punto de pivote de la bisagra exterior fue 295 mm. I duplicado esto y agregó la con de la madera (650 mm) para el tamaño. 2 piezas de este tamaño se requieren.
