Soporte para Monitor Triple varifocal (7 / 10 paso)

Paso 7: Base

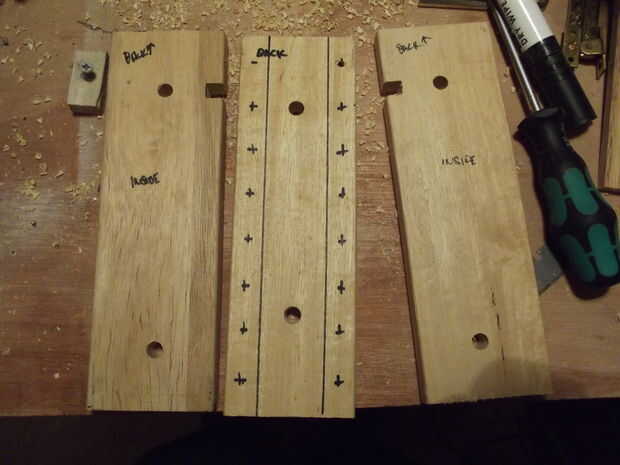

Las tres piezas de 200 mm como mención en el paso anterior se muestran en el cuadro principal. Como los listones verticales principales 500 mm medido en 30 mm y 30 mm en cada extremo de las piezas exteriores que marque y perfore orificios de 8 mm adecuados para los pernos de pivote. El pedazo de centro tiene agujeros de 2 x 8 mm colocados a la espalda que se utilizarán para empernar a la mesa. ** Por favor, ignore las ranuras de corte en el 2 fuera de piezas fue una iteración **

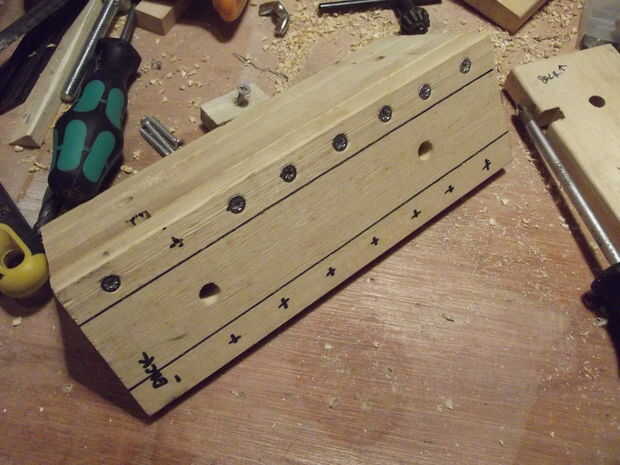

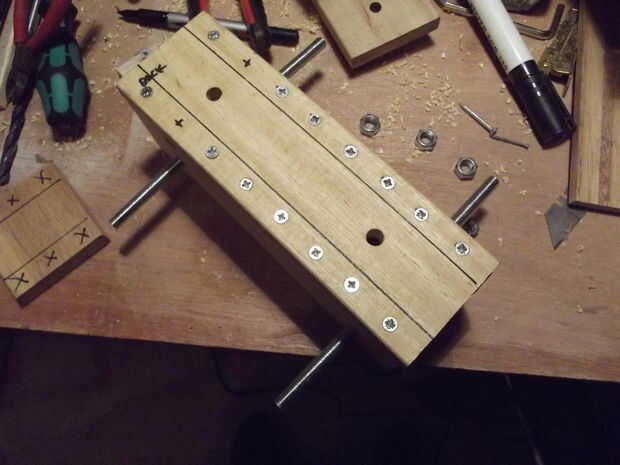

Esta parte fue fijada junto con los tornillos de madera. Tuve una de las piezas exteriores a lo largo del borde para marcar donde eran necesarios los tornillos. Usando esto como una guía marqué posiciones del tornillo aproximadamente 25 mm aparte. He intentado enroscar los tornillos como muchos en como sea posible sin sacrificar la resistencia. Cada agujero era avellanado con una broca de 3 mm antes de ser atornilladas.

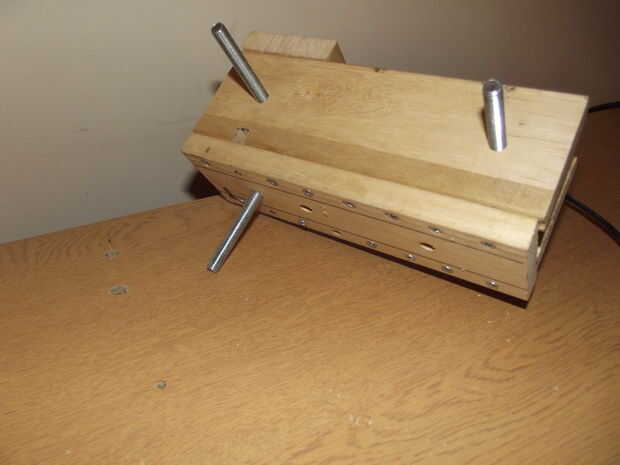

Nota: En la imagen que he insertado el entrenador los pernos para el marco vertical antes de atornillar juntos como no hay manera para insertarlos cuando se construye.

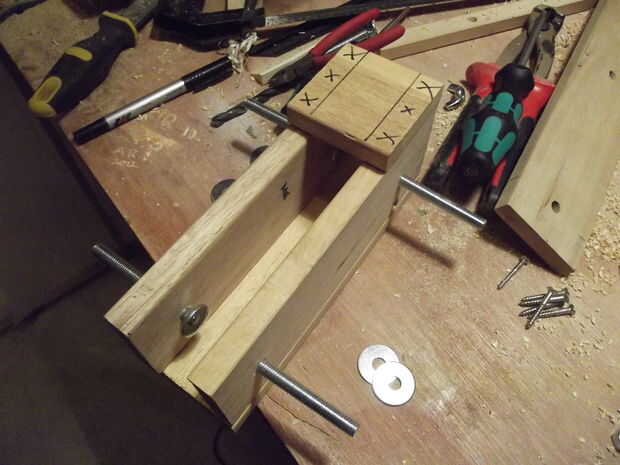

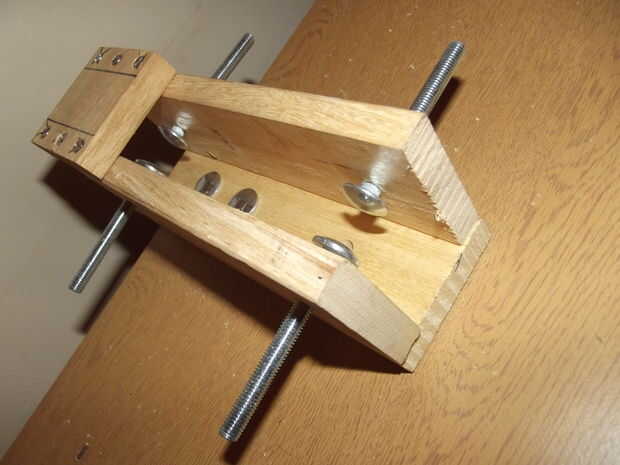

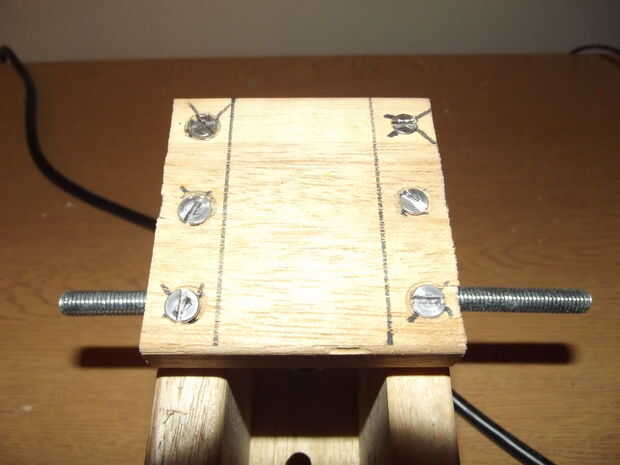

La parte final de la base es un cuadrado de corte de madera 60 mm 60 mm para atornillar con 6 tornillos marcados hacia fuera en la misma forma que anteriormente. Esto es para que el tubo elástico envolver.

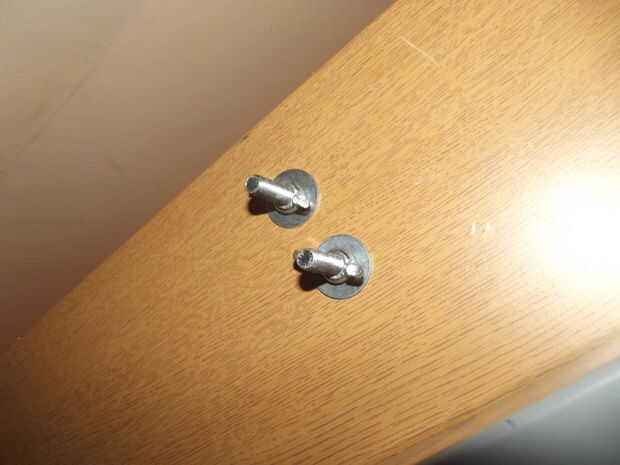

La base ahora se puede colocar en el escritorio, los agujeros marcados y perforados. Se fija con 2 x M 8 entrenador pernos arandelas como antes. Asegúrese de que en esta etapa usted caballo las tuercas o tornillos a la derecha para arriba como todo el peso de la plataforma y los monitores está en manos de estos pernos.
