Paso 1: El principio básico

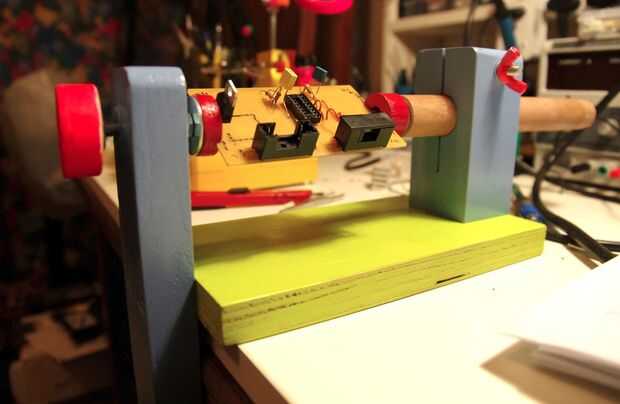

En las fotos de arriba pueden ver el diseño que se me ocurrió.
La placa de circuito se lleva a cabo entre dos mordazas con una ranura en cada uno a los extremos del tablero.
La mandíbula en el lado derecho puede ajustarse al tamaño de la Junta, deslizando la varilla de madera en que se encuentra. La mandíbula en el lado izquierdo se puede aflojar o apretar con el botón naranja.
Ambas mandíbulas pueden girar libremente para permitir que la Junta a la vuelta, pero el "embrague" (una arandela de goma suave) detrás de la mandíbula en el lado derecho movimiento dependiendo de cuánto la perilla a la izquierda se aprieta los frenos.

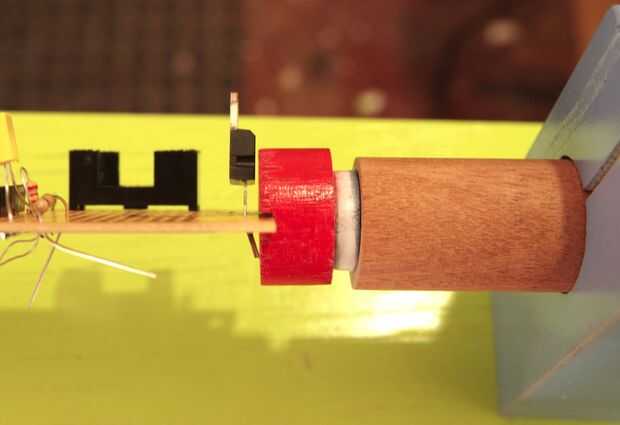

Para usar el artilugio, primero mueves la mandíbula izquierda cuanto irá a la izquierda usando el botón de ajuste. Luego se deslice la varilla de madera en la que la mandíbula de derecha se sienta hasta que las ranuras de las mordazas del enganche los extremos del tablero del circuito. La tercera foto muestra cerrar cómo al final de la Junta encaje en la ranura de la mandíbula derecha.
Por último aprieta el botón de ajuste naranja de la izquierda para sujetar la junta firmemente en su lugar en el ángulo requerido. Para voltear el tablero, afloje la perilla de ajuste un poco, voltee la placa y apriete la perilla nuevamente.

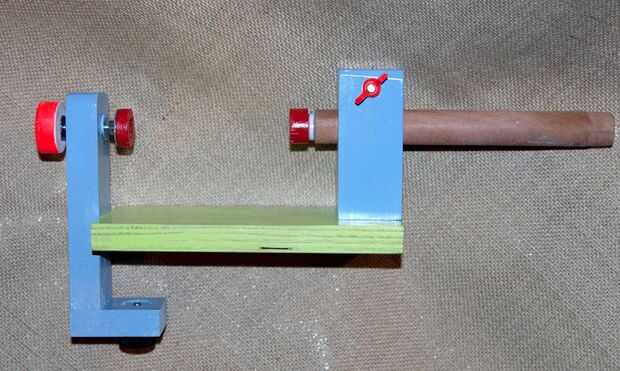

El titular de la tarjeta de circuitos se une a la mesa de trabajo con la pinza incorporada en la parte inferior, con el botón naranja hacia usted. De esa manera usted tiene fácil acceso a ambos lados de la Junta. El titular de la tarjeta de circuitos por supuesto se puede construir para acomodar cualquier tamaño de placa de circuito. Me decidí por un máximo de 12 cm entre las mordazas, ya que sólo funcionan con placas relativamente pequeñas.
