Paso 3: Construcción: varilla de ajuste y su montaje
Usé un pedazo de escoba gruesa de 24 mm que tenía por ahí para la varilla de ajuste, porque hace fácil construcción.

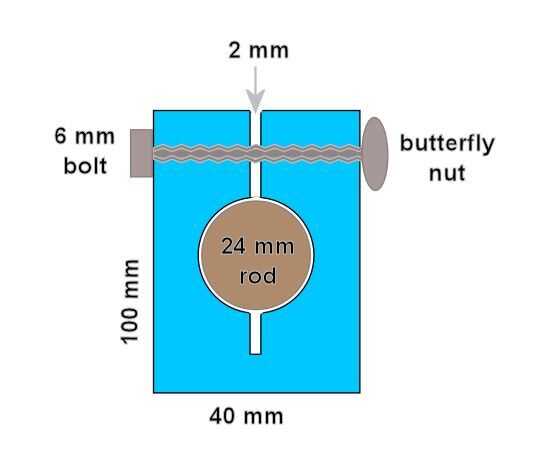

Para el montaje pegan dos piezas de pino de 20 mm y cortar a su tamaño final de 40 x 40 x 100 mm de altura. Luego utilicé una broca de pala 24 mm para perforar un agujero a través del montaje para acomodar la varilla de reglaje.

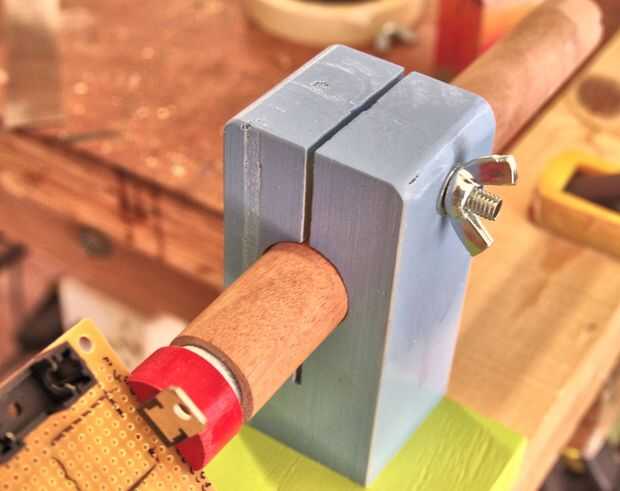

Una ranura ancho 2 mm aserrada desde la parte superior del montaje hacia abajo a través de cerca de tres cuartos del cuerpo proporciona una simple abrazadera para la caña, que puede ajustarse con un tornillo que pasa por las dos mitades del montaje.
Jodido el montaje en la base con dos tornillos para madera, no con pegamento para prever posibles ajustes o alteraciones.
(Por supuesto la mandíbula del lado derecho puede montarse directamente a un montaje que se desliza sobre un carril para proporcionar capacidad de ajuste. Esto eliminaría la varilla que sobresale de la titular de la tarjeta de circuitos y brindar apoyo constante por debajo de la mandíbula, eliminando también cualquier flacidez que es posible con mi sistema de la barra. Sin embargo sería más difícil de construir, y en la práctica el sistema resultó para ser muy robusto, sin cualquier flacidez.)
