Paso 4: Construcción: soporte de montaje en lado izquierdo

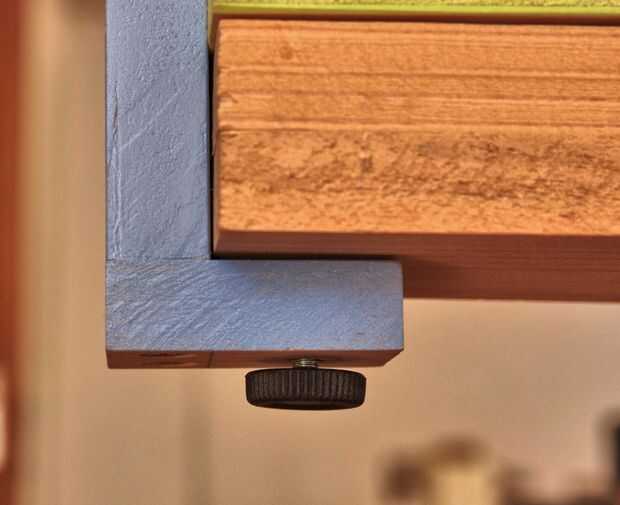

El grueso de la parte superior de su mesa de trabajo va a determinar la distancia entre la base del soporte y el tornillo de ajuste para fijar la unidad al Banco de trabajo con (primera foto).
En mi caso la parte superior de la mesa de trabajo era 37 mm de espesor, por lo que proporcionó un espacio de 42 mm.
La parte superior del soporte de las casas el perno de ajuste de la mandíbula izquierda. Primero probé una sola tuerca en T solo presionada en la madera con puntas manteniendo para acomodar el perno, pero es mucho que débil.

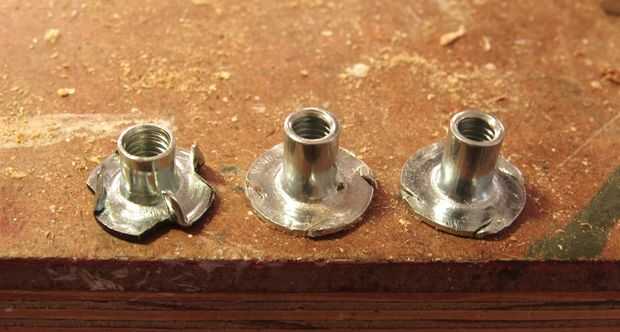

Entonces decidí pegar un tornillo de cada lado en el agujero de 8 mm para el tornillo, primero aplanar los picos para hacer la instalación más fácil (segunda foto). Esto resultó para ser una conexión muy segura.

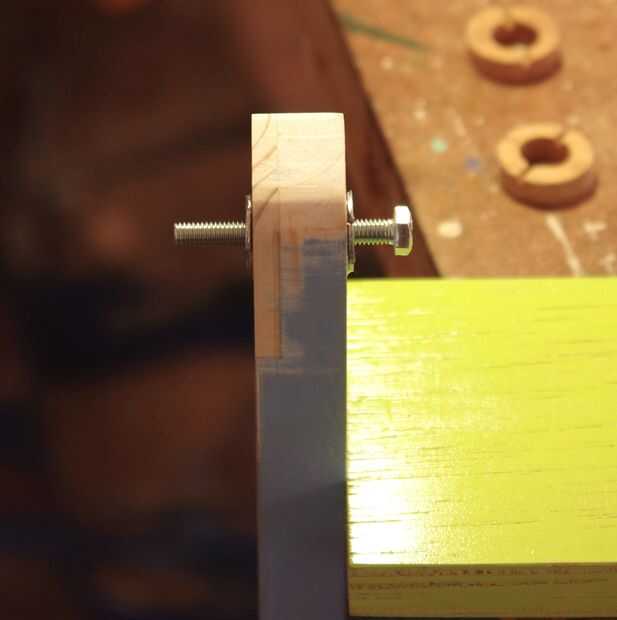

Utiliza un pegamento epóxico de dos partes y mantuvo un perno roscado a través de ambos las tuercas en T mientras el pegamento se ajuste para asegurar la alineación de las tuercas y particularmente los hilos (última foto).
El soporte fue atornillado a la parte de la base con dos tornillos de madera de 45 mm y se pegan para asegurar rigidez. El centro del perno de ajuste es 60 mm por encima de la base, como es el centro de la varilla de ajuste en el lado derecho.
