Paso 10: Una Stand - esquema electrónico
La lista de componentes para el circuito electrónico:
-Placa Arduino 1
-Motor servo 1
-2 potenciómetros
-1 LED (rojo)
-1 módulo Bluetooth Mate oro

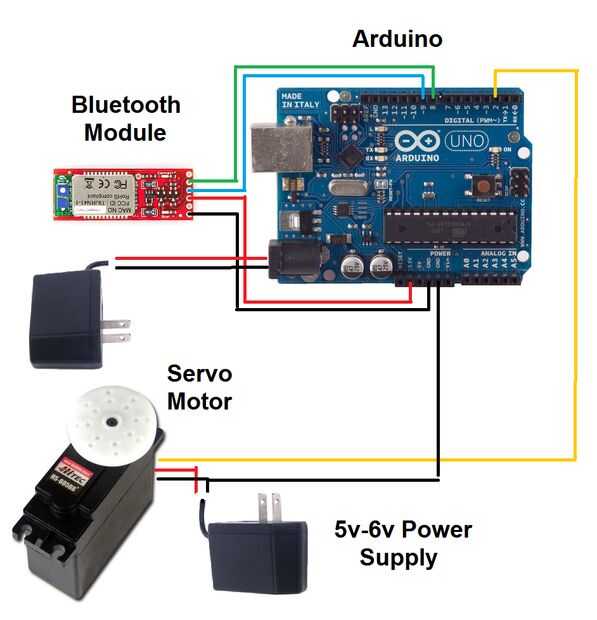

Cableado:

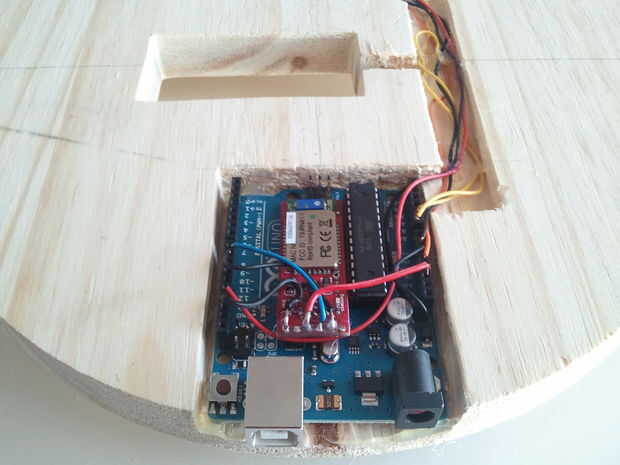

-Conecte el módulo de Bluetooth a la placa de Arduino usando las siguientes conexiones:
-Tierra a tierra
-Bluetooth 3.3V pin a pin del Arduino 3.3V
-Pin de Bluetooth RX al pin digital de Arduino 9
-Pin digital de Arduino 8 pin TX Bluetooth

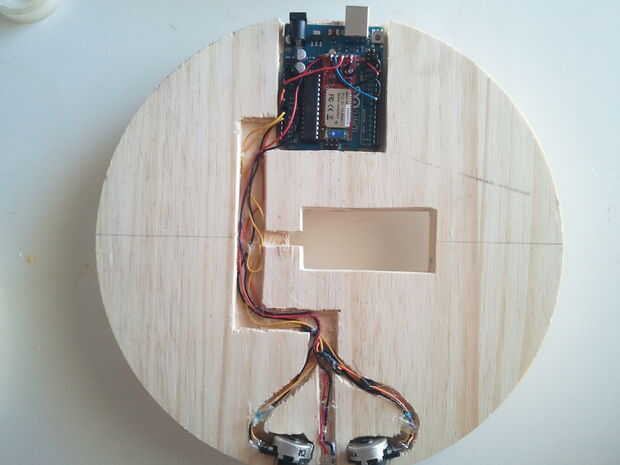

-Fijar la posición de los potenciómetros en la placa de Arduino usando las siguientes conexiones:
-Último pin potenciómetro a tierra
-Primer pin potenciómetro para fuente de alimentación 5V
-Pin media del potenciómetro al pin analógico Arduino A1
-Fijar la velocidad del potenciómetro en la placa de Arduino usando las siguientes conexiones:
-Último pin potenciómetro a tierra
-Primer pin potenciómetro para fuente de alimentación 5V
-Pin media del potenciómetro al pin analógico A0 de Arduino

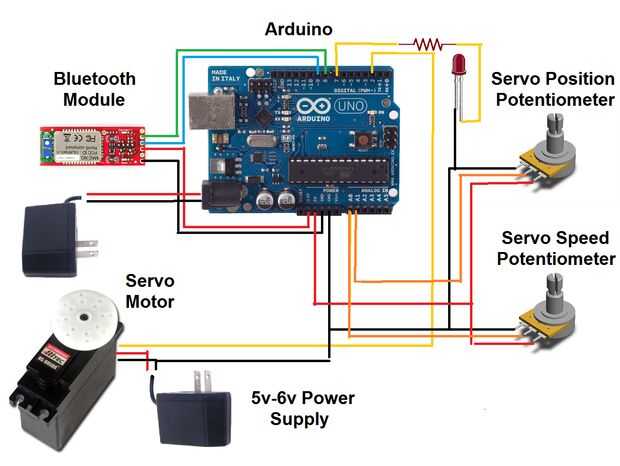

-Conectar el LED a common ground y el pin digital 7 (ver esquemas)
-Fuente de alimentación (recuerda a una tierra común)
-Energía del Motor Servo con una fuente de alimentación externa de 5V
-Alimentación de la placa de Arduino usando una fuente de alimentación externa de 6V-9V
