Paso 11: hasta 5 Stands - esquema electrónico

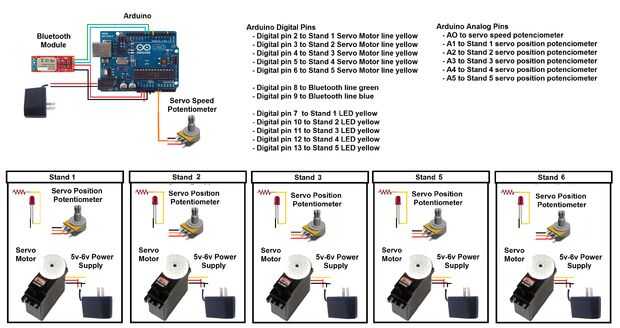

La lista de componentes para el circuito electrónico:
-Placa Arduino 1
-2 a 5 Motor Servo
-3 a 6 potenciómetros
-2 y 6 LED
-1 módulo Bluetooth Mate oro
-De cableado:
-Conecte el módulo de Bluetooth a la placa de Arduino usando las siguientes conexiones:
-Tierra a tierra
-Bluetooth 3.3V pin a pin del Arduino 3.3V
-Pin de Bluetooth RX al pin digital de Arduino 9
-Pin digital de Arduino 8 pin TX Bluetooth
-Fijar la velocidad del servo potenciómetros en la placa de Arduino usando las siguientes conexiones:
-Último pin potenciómetro a masa de Arduino
-Primer pin potenciómetro para fuente de alimentación 5V
-Pin media del potenciómetro al pin analógico A0 de Arduino
-Fijar la posición de los potenciómetros desde las gradas en la placa de Arduino usando las siguientes conexiones:
-Última pin potenciómetro del soporte 1 a masa de Arduino
-Primer pin potenciómetro de soporte 1 de poder de 5V de la fuente
-Servo media posición potenciómetro perno de soporte 1 de la clavija analógica Arduino A1
-Último pin potenciómetro de soporte 2 de suelo de Arduino
-Primer pin potenciómetro de soporte 2 de poder de 5V de la fuente
-Servo media posición potenciómetro perno de soporte 2 de la clavija analógica Arduino A2
-Último pin potenciómetro de soporte 3 de suelo de Arduino
-Primer pin potenciómetro de soporte 3 de poder de 5V de la fuente
-Pin de potenciómetro posición servo medio de soporte 3 al pin analógico Arduino A3
-Último pin potenciómetro de soporte 4 de Arduino suelo
-Primer pin potenciómetro de soporte 4 de poder 5V de la fuente
-Pin de potenciómetro posición servo medio de soporte 4 con el conector analógico Arduino A4
-Último pin potenciómetro de soporte 5 a masa de Arduino
-Primer pin potenciómetro de soporte 5 a 5 v de la fuente
-Servo media posición potenciómetro perno de soporte 5 el pin analógico Arduino A5
-Coloque el LED del soporte a common ground y con pernos digitales de Arduino
-Pin digital 7 para soporte de 1 LED
-Pin digital 10 2 soporte LED
-Pin digital 11 Stand 3 LED
-Pin digital 12 Stand 4 LED
-Pin digital 13 5 soporte LED
-Fuente de alimentación (recuerda a una forma común todos los stands)
-Alimentación de los servos usando una fuente de alimentación externa de 5V
-Alimentación de la placa de Arduino usando una fuente de alimentación externa de 6V-9V
