Paso 3: Soporte diseño, corte, construcción de
Voy a usar el tamaño de soporte que decidí en mi explicación, pero voy a explicar cómo llegué a ciertas medidas... Decidí hacer un 24" ancho x 24" largo soporte de brazos con una llave de 45 grados. También decidí que necesitaba 17 soportes.

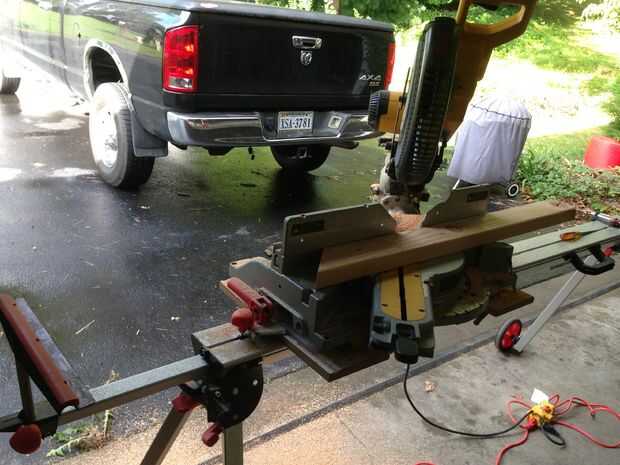

Me gusta usar bloques de tope para cortar mis piezas. Si no está familiarizado con un bloque de tope. Es que simplemente un punto de parada en el inglete compuesto vio que ajustar a la longitud de corte. Usted sólo golpee la madera hasta, corta ese trozo, ponerlo en una pila a continuación, corta el siguiente. Aumenta considerablemente su velocidad y precisión de los cortes. Si todavía no entiendes este solo YouTube tope de inglete Sierra.
LISTA DE CORTE
(esto va a cambiar si usted está haciendo los soportes de diferentes tamaños. Pero te informará de mi proceso de pensamiento. Así que usted puede averiguar su propia lista de corte)
Así que para el 1-24 "x 24" soporte deberá
1. 1-24"
2. 1-22.5"(esto es Cómo llegué a esta medida.) 24" (longitud del soporte) menos 1.5"(2 x 4 espesor)
3. esto se cortará con 45 a través de la anchura de la Junta. Se refieren a fotos. 1-32" largo a largo \45 45 /. (Se trata de Cómo llegué a esta medida la forma más fácil. Ir a paso de a b)

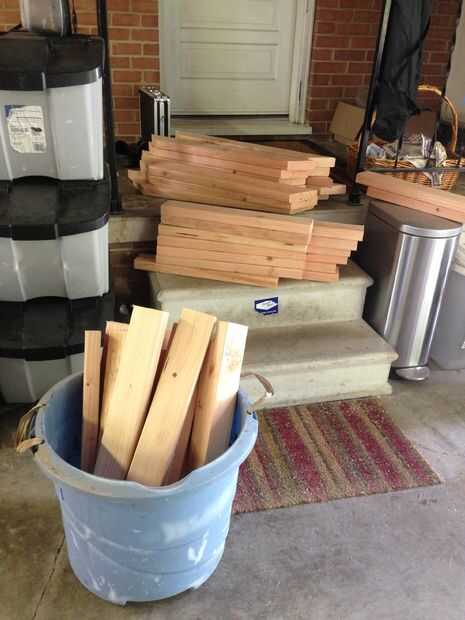

4. 2-1" bloques de espacio (3.5" - 1,5" es igual a 2" dividido por 2 es igual a 1") estos bloques se utilizan para su apoyo hasta la altura correcta del espacio mientras que el tirante a los brazos de soporte de montaje.
CONSTRUIR Y CALCULAR
(Puede omitir paso B si es un soporte de 24 "x 24". Sólo uso mis medidas. Si usted está haciendo un tamaño diferente en que el paso b cuenta cómo surgió la longitud de apoyo).

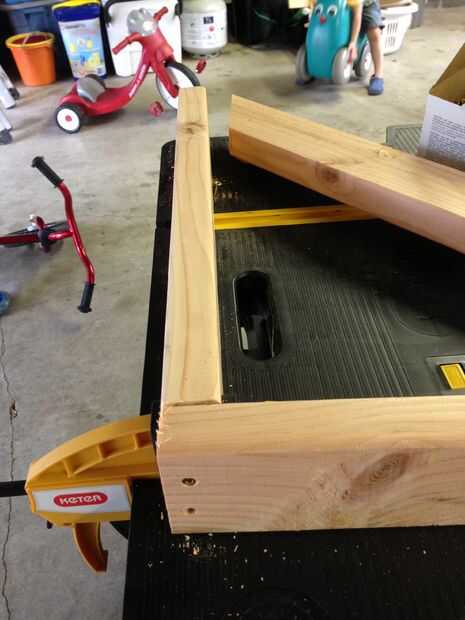

A. Tome los brazos de dos soporte 1 a 24" y 1 a 22.5". Abrazadera 22.5" hasta su mesa de trabajo. Tomar el 24" y poner perpendicular a 22.5". 24" se tapa la veta de 22.5". Tomar sus 3 1/2" tornillos y atornillar las dos piezas. La pinza sostenga 22.5" en su lugar para que pueda todo muy bien. Usé dos tornillos.

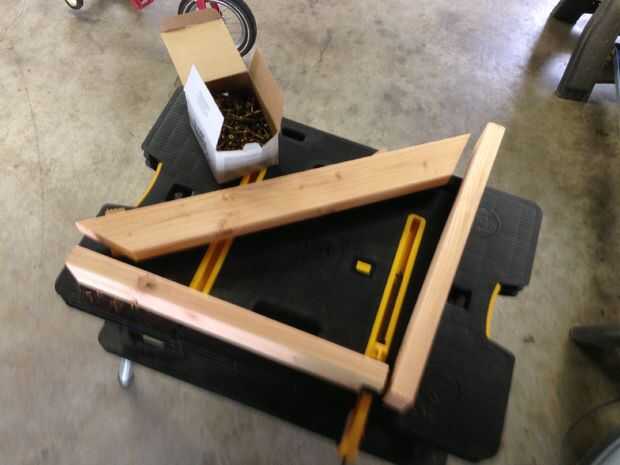

B. ahora establecer su plaza en la entrepierna de los dos tableros. Asegúrese de que todo es cuadrado. Luego se mide desde el punto A punto b. Se trata de los puntos largos en el 45.

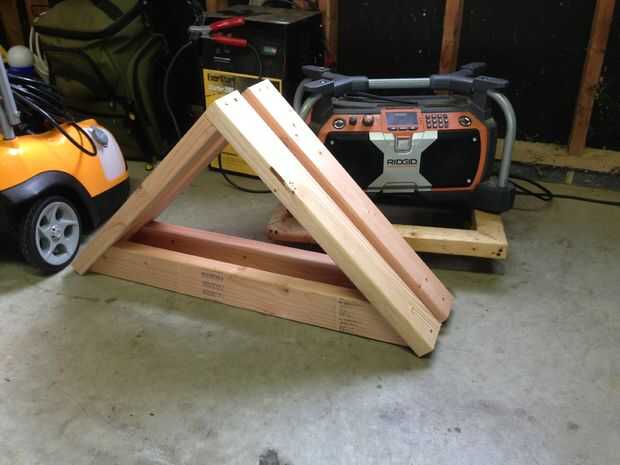

C. ahora que tienes todo cortado. Tras el paso a seguir este paso. Establecer sus bloques espaciadores 45' encuentro de los brazos de soporte. Coloque la rodillera en la parte superior de los separadores. Atornille con tornillos de 2 1/2". Usé dos por fin de soporte.

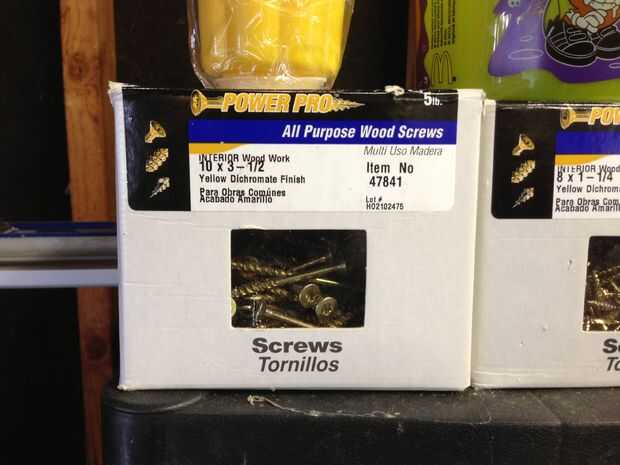

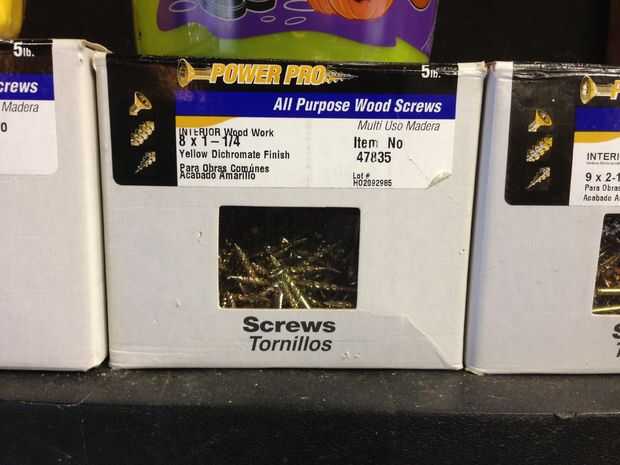

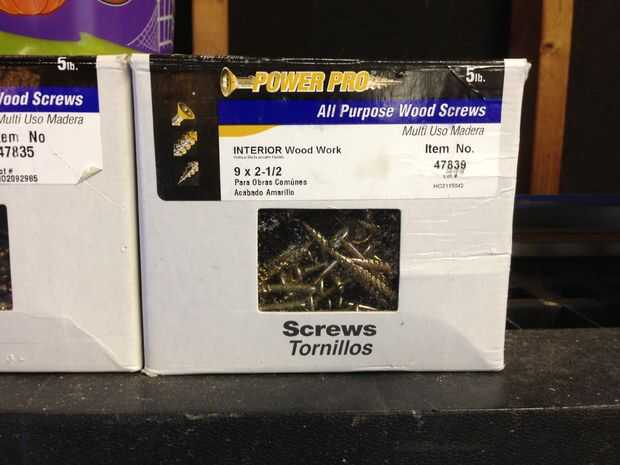

Su apoyo se hace ahora. Utilicé tornillos de #10 3 1/2" para montar los soportes, #9 2 1/2 para el montaje de los brazos de soporte para las llaves; y 1 1/4" tornillos de #8 a mi madera contrachapada en los soportes de montaje.
Nota: los tornillos que elegí son perforación del uno mismo para no tener problemas con partir. Sugeriría utilizar estos tornillos tipo a menos que usted haga sus piezas primero. Si hay fracturas, se compromete la integridad de la ortesis.
IMPORTANTE Por favor, asegúrese de que Oriente los soportes como en las fotos para la instalación. Para obtener todo el potencial del soporte necesita instalar para que el brazo corto del soporte se atornilla a la pared y el brazo de soporte más largo se atornilla encima de uno más corto. Si instalas estos otros lo harán muy bien pero la nueva orientación cambiará los ángulos de las articulaciones y puntos de presión. Por lo que la articulación superior más débil debido al efecto arrastre que puede porque por la presión sobre el outter punto más de la plataforma. Aprovechará la fuerza hacia abajo sobre el soporte de 45 grados hacia fuera en el brazo de soporte superior. Si ha instalado correctamente hará esfuerzo cortante en los sujetadores. Los sujetadores que elegí no tendrá problema teniendo cuidado de esto. Si le da la vuelta el soporte hará fuerza de extrusión en los sujetadores. Los sujetadores que elegí no tendrá problema teniendo cuidado de esto, pero otros no pueden llevar la carga tan bien. Empalme son considerados débiles por algunas personas debido a la influencia que puede crearse si una llave no está presente. En mi diseño no hay preocuparse por ello si bien instalada.
