Sostenedor de acrílico 3D impresora filamento carrete del - corte láser con mandril de aluminio (2 / 7 paso)

Paso 2: Corte la base del Laser...

Los archivos de

Los archivos necesarios para cortar la base de acrílico se unen a este paso. Vienen en unos sabores diferentes:

  • FilamentSpoolHolderBottom.pwj5 - un archivo de LaserCAD para la pieza del fondo
  • FilamentSpoolHolderSide.pwj5 - un LaserCAD archivo para las piezas laterales, cortadas 2 de estas
  • SpoolHolder.dxf - un archivo .dxf con todas las piezas. Abrir esta con Inkscape u otra herramienta de CAD para ajustar según sea necesario para su cortador láser si no está utilizando un controlador DSP de lightobject.com para su corte.
  • SpoolHolderBottom.dxf - lo mismo, sólo la pieza de fondo de. Formato DXF (R14).
  • SpoolHolder1Side.dxf - lo mismo, sólo la pieza lateral en. Formato DXF (R14). Necesitas 2 de estos.
  • SpoolHolder.dc - un archivo de DeltaCAD con todas las piezas

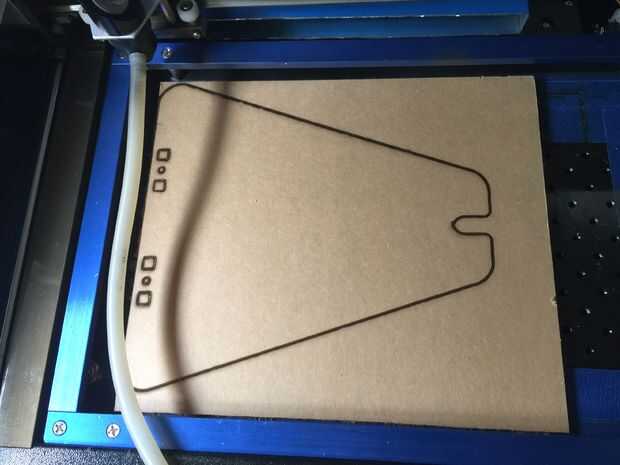

El dibujo fue originalmente compuesto usando DeltaCAD, importados en Inkscape y guardados como archivos que pueden ser importados en LaserCAD. Corte Para cortar el acrílico con mi pequeño cortador de 40 vatios, que tenía que hacer 3 pasos:
  • 1 º paso: 4mm/segundo a potencia de 72% (68% mínimo)
  • 2 º paso: 4mm/segundo a potencia de 72% (68% mínimo)
  • 3er paso: 6mm/segundo a potencia de 72% (68% mínimo)

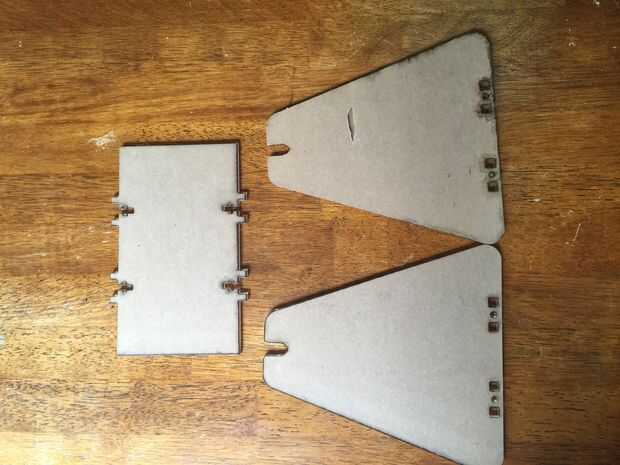

Después del corte de las piezas deben buscar como se muestra en las fotos.
