Paso 1: Cómo

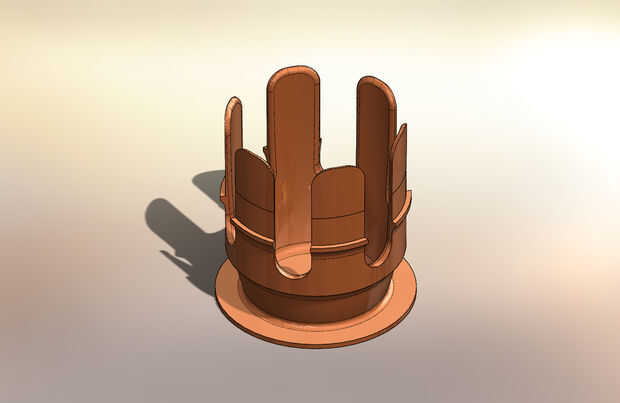

El programa de CAD que utilicé fue además del estudiante de SolidWorks, ya estaba familiarizado con él. Comencé desarrollando tres planos capas en paralelo de abajo a arriba. Dibujó un bosquejo de un círculo en cada plano. Utiliza entidades offset para obtener el espesor de cada sección. Luego usé la función de loft para conectar los tres círculos en cada plano. Luego yo sacar de jefe y extruir corte forma entonces utiliza la función de patrón de círculo para obtener todos los dedos. El resto fue filetes para suavizar las cosas.
Encontré que estaba tratando de conseguir el flex para los dedos, sin que sea demasiado frágil. Mi primer intento lo hice demasiado finas y resultó ser demasiado frágil.
Cómo obtener el soporte de CAD a CAM fue cambiar el archivo de un archivo a un archivo STL. El archivo STL se utiliza para el dibujo en capas de impresión para la impresora 3-d de la capa. Usé el MakerBot para producir esta parte.
