Sostenedores de vela de corte por láser (1 / 4 paso)

Paso 1: modelado 3D

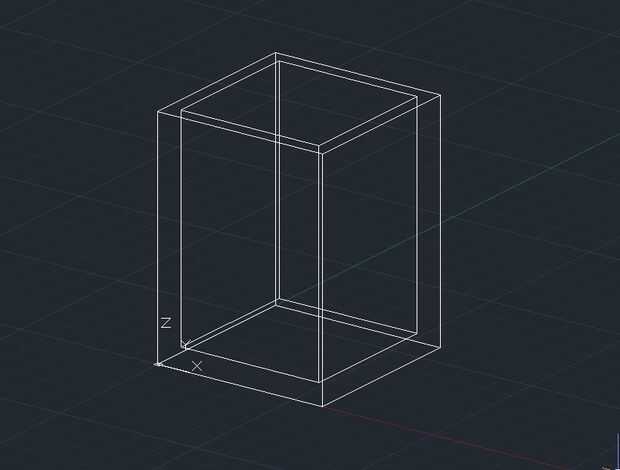

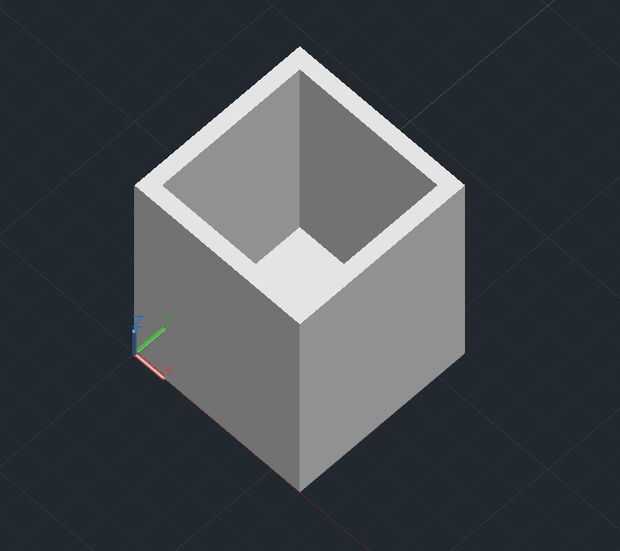

Modeló el Portavelas en AutoCAD dibujando dos cajas y restando el volumen interno de la caja externa.  Exportar esta forma de AutoCAD como un archivo de stl solo.  He unido los archivos dwg y stl abajo, la vela titular medidas 3 "x 3" y 4" de altura.

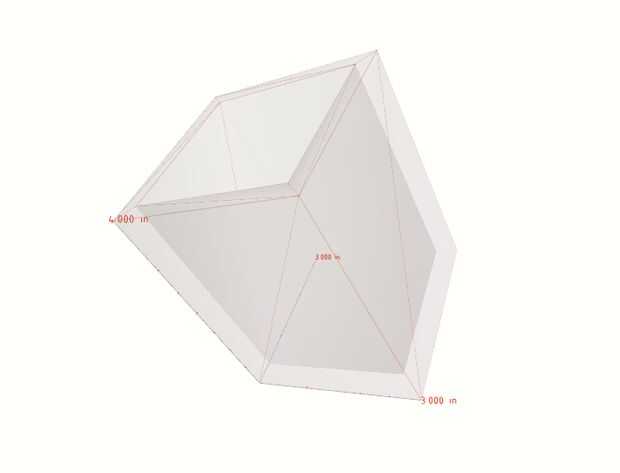

Importado el archivo stl en Make 123D, una aplicación gratuita que te permite preparar tus archivos 3d para corte por láser.  Estoy usando una nueva versión de vista previa de 123D hacen que no está disponible al público todavía, tenía mucho control sobre el tipo de juntas para mi los sostenedores de vela.  La versión pública de 123D Make recibirán actualizaciones periódicas en los meses próximos, así que espero que usted será capaz de usar estas características pronto también!

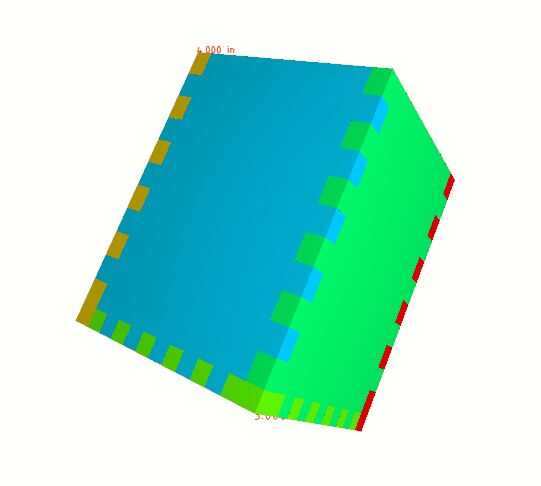

En Make 123D, configurar el tipo de junta a dedo conjunta con 11 dedos para cada articulación.  Especifica las dimensiones de mi material y 123D Make había creado archivos vectoriales 2D con el tamaño correcto del dedo y que encajen en las hojas de corte por láser.
