Sostenible apagado automático de tomas de suministro y energía (4 / 12 paso)

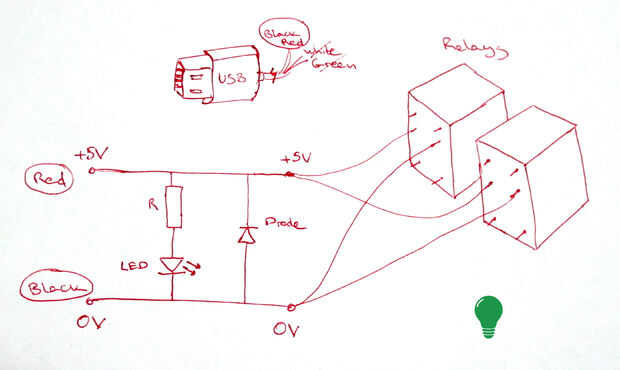

Paso 4: esquema

yo he dibujado el esquema para usted.

El cable USB suministra 5V que encienda los relés. El LED es unform que realmente son 5V en el cable USB y lo tienes conectado en el PC. Tenga en cuenta que el diodo en los + 5V y 0V deben estar allí! Esto tiene que ver con energía "liberada" de los relés cuando la fuente de alimentación está apagada. Este exceso de energía se hará a través del diodo, no a través de su PC.

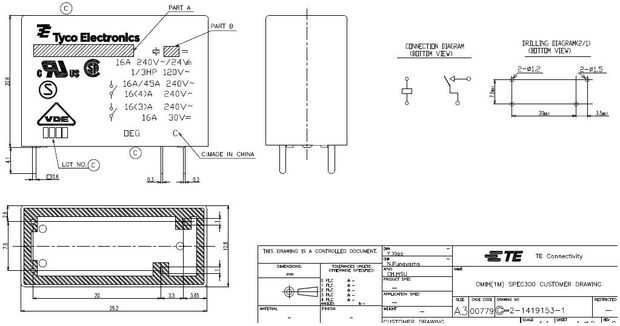

Revise la hoja de datos de los relés que desea utilizar.

Deben haber dos terminales potencia la bobina, dos terminales que están cortocircuitadas y llegan a circuito abierto cuando el relé se energiza y dos terminales que van a circuito abierto y corto cuando se aplica energía. Estamos interesados en los últimos - los altos voltajes conectan a las tomas cuando encienden los relés.
